Тема: Разработка решений по повышению герметичности и надежности стыков наружных стеновых панелей
Характеристики работы
Тип работы
Магистерская диссертация
Предмет
Строительство
Объем:
177 листов
Год:
2021
Просмотров:
46
5900
руб.
🛒 Купить работу
Не подходит эта работа?
Закажите новую по вашим требованиям
Узнать цену на написание
Закажите новую по вашим требованиям
Представленный материал является образцом учебного исследования, примером структуры и содержания учебного исследования по заявленной теме. Размещён исключительно в информационных и ознакомительных целях.
Workspay.ru оказывает информационные услуги по сбору, обработке и структурированию материалов в соответствии с требованиями заказчика.
Размещение материала не означает публикацию произведения впервые и не предполагает передачу исключительных авторских прав третьим лицам.
Материал не предназначен для дословной сдачи в образовательные организации и требует самостоятельной переработки с соблюдением законодательства Российской Федерации об авторском праве и принципов академической добросовестности.
Авторские права на исходные материалы принадлежат их законным правообладателям. В случае возникновения вопросов, связанных с размещённым материалом, просим направить обращение через форму обратной связи.
Настоящий учебно-методический информационный материал размещён в ознакомительных и исследовательских целях и представляет собой пример учебного исследования. Не является готовым научным трудом и требует самостоятельной переработки.

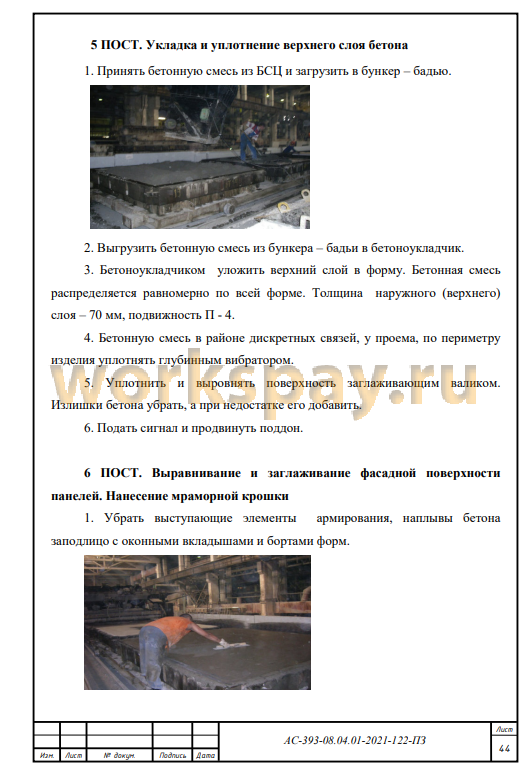

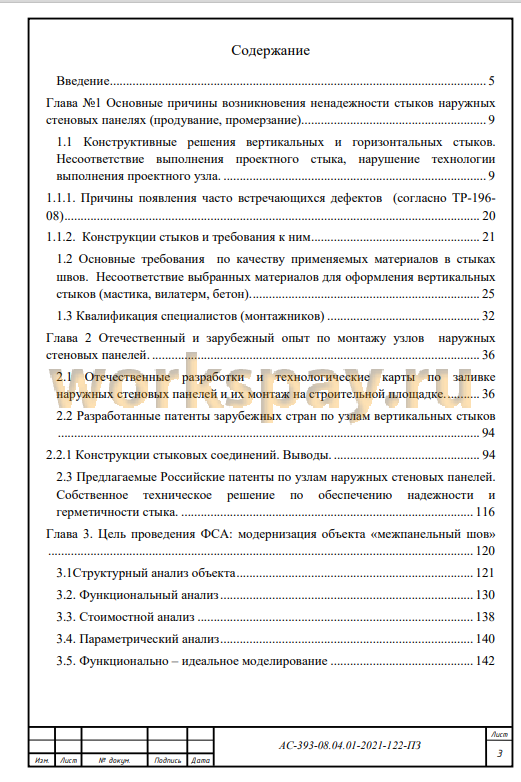

📋 Содержание
Аннотация 2
Введение 5
Глава №1 Основные причины возникновения ненадежности стыков наружных стеновых панелях (продувание, промерзание) 9
1.1 Конструктивные решения вертикальных и горизонтальных стыков.
Несоответствие выполнения проектного стыка, нарушение технологии
выполнения проектного узла 9
1.1.1. Причины появления часто встречающихся дефектов (согласно ТР-196-
08) 20
1.1.2. Конструкции стыков и требования к ним 21
1.2 Основные требования по качеству применяемых материалов в стыках
швов. Несоответствие выбранных материалов для оформления вертикальных стыков (мастика, вилатерм, бетон) 25
1.3 Квалификация специалистов (монтажников) 32
Глава 2 Отечественный и зарубежный опыт по монтажу узлов наружных стеновых панелей 36
2.1 Отечественные разработки и технологические карты по заливке
наружных стеновых панелей и их монтаж на строительной площадке 36
2.2 Разработанные патенты зарубежных стран по узлам вертикальных стыков 94
2.2.1 Конструкции стыковых соединений. Выводы 94
2.3 Предлагаемые Российские патенты по узлам наружных стеновых панелей.
Собственное техническое решение по обеспечению надежности и герметичности стыка 116
Глава 3. Цель проведения ФСА: модернизация объекта «межпанельный шов»
120
3.1Структурный анализ объекта 121
3.2. Функциональный анализ 130
3.3. Стоимостной анализ 138
3.4. Параметрический анализ 140
3.5. Функционально - идеальное моделирование 142
Глава 4. Разработка новых решений, совершенствование существующих.
Результат 159
Заключение 171
Библиографический список 172
Введение 5
Глава №1 Основные причины возникновения ненадежности стыков наружных стеновых панелях (продувание, промерзание) 9
1.1 Конструктивные решения вертикальных и горизонтальных стыков.
Несоответствие выполнения проектного стыка, нарушение технологии
выполнения проектного узла 9
1.1.1. Причины появления часто встречающихся дефектов (согласно ТР-196-
08) 20
1.1.2. Конструкции стыков и требования к ним 21
1.2 Основные требования по качеству применяемых материалов в стыках
швов. Несоответствие выбранных материалов для оформления вертикальных стыков (мастика, вилатерм, бетон) 25
1.3 Квалификация специалистов (монтажников) 32
Глава 2 Отечественный и зарубежный опыт по монтажу узлов наружных стеновых панелей 36
2.1 Отечественные разработки и технологические карты по заливке
наружных стеновых панелей и их монтаж на строительной площадке 36
2.2 Разработанные патенты зарубежных стран по узлам вертикальных стыков 94
2.2.1 Конструкции стыковых соединений. Выводы 94
2.3 Предлагаемые Российские патенты по узлам наружных стеновых панелей.
Собственное техническое решение по обеспечению надежности и герметичности стыка 116
Глава 3. Цель проведения ФСА: модернизация объекта «межпанельный шов»
120
3.1Структурный анализ объекта 121
3.2. Функциональный анализ 130
3.3. Стоимостной анализ 138
3.4. Параметрический анализ 140
3.5. Функционально - идеальное моделирование 142
Глава 4. Разработка новых решений, совершенствование существующих.
Результат 159
Заключение 171
Библиографический список 172
📖 Аннотация
В данной магистерской диссертации разрабатываются инженерно-технические решения, направленные на повышение герметичности и долговечности вертикальных межпанельных стыков в ограждающих конструкциях крупнопанельных зданий. Актуальность исследования обусловлена широко распространенными эксплуатационными дефектами, такими как продувание, промерзание и образование трещин в швах, что приводит к значительным теплопотерям, снижению комфортности и долговечности жилого фонда. В результате проведенного анализа патентных решений и выполнения функционально-стоимостного анализа было предложено оптимальное конструктивное решение узла вертикального стыка, а также разработана детальная методика его выполнения, обеспечивающая повышенную трещиностойкость и непродуваемость. Научная значимость работы заключается в систематизации факторов, влияющих на надежность стыков, включая конструктивные особенности, свойства материалов и человеческий фактор, а практическая — в предоставлении конкретных инженерных рекомендаций, позволяющих минимизировать риски дефектообразования и повысить энергоэффективность зданий. Теоретической основой исследования послужили труды Асимбекова Х.А. по долговечности сборных конструкций, Беккера В.А., классифицировавшего типичные дефекты панельных зданий, а также нормативные документы, такие как СП 48.13330.2019 и методические указания ЦНИИОМТП, регламентирующие организацию строительного производства и разработку технологической документации.
📖 Введение
Разработка решений по повышению герметичности и надежности стыков наружных стеновых панелей.
Цель работы: разработать оптимальное решение по герметизации узла вертикального стыка межпанельного шва. Предложить методику выполнения
вертикального шва.
Задачи работы:
сравнить существующие решения и патенты, проанализировать положительные и
отрицательные стороны патентов по повышению герметичности, выполнить функционально-стоимостной анализ, определить
экономический эффект выбранного технического решения.
Актуальность работы: низкие теплоизоляционные качества вертикальных межпанельных швов, продувание и промерзание их в период эксплуатации, возникновение усадочных трещин в вертикальных стыках дает нам возможность поиска новых практических решений по герметизации и надежности выполнения стыков (рисунок 1, рисунок 2, рисунок 3).
От конструктивного исполнения стыков между панелями с другими элементами здания будут зависеть и эксплуатационные качества швов крупнопанельных жилых домов.
Герметичность, трещиностойкость, прочность, теплостойкость, непродуваемость, отсутствие в шве конденсата - основные характеристики надежности межпанельного шва дают возможность исключить образование трещин и нежелательных дефектов.
Учитывая особенности проектирования узлов крупнопанельных зданий необходимо обязательно принимать во внимание особенности работы стен. Так как в крупнопанельных домах нагрузки сосредотачиваются в местах стыкования панелей, а например, в кирпичных стенах нагрузки распределены равномерно. Помимо этого, линейные (геометрические) размеры железобетонных изделий (панели) деформируются, претерпевают изменения под воздействием положительных и отрицательных температур. Особенно когда положительная температура внутри помещения, а отрицательная с наружной стороны фасада. Таким образом, к образованию трещин приводят возникающие в панелях усилия. Недостаточное уплотнение бетона в колодце узла является одной из причин промерзания стыка, недостаточное уплотнение бетона в стыке может привести к нарушению несущей способности узла. Образование плесени и грибка в стыках швов часто возникает от высокой влажности при нарушении воздухообмена в помещениях, то есть при плохой работе систем вытяжки и вентиляции (влажная уборка, стирка, не соблюдение температурновлажностного режима) чему так же способствует недоуплотненнй в стыках бетон.
Слабые стороны применяемых в строительстве крупнопанельных зданий узлов наблюдаются в каждой серии и типе узлов, нехарактерные для домов другого исполнения (например, монолитно-каркасные). Так же встречаются общие недостатки: ненадежность швов в наружных стенах, отсутствие звукоизоляции, промерзания и протекания, это так же относится к тонкостенным конструкциям (толщиной 350 мм) как показывает статистика.
В элементах наружного ограждения свойствами непрерывного, независимого деформирования обладают элементы, связанные между собой узлами крепления в крупнопанельном здании. Особенно ярко деформация проявляется на наружных стеновых панелях (визуально определить изменение
размеров стеновых панелей не представляется возможным), где под влиянием колебания наружных и внутренних температур, при намокании,
Рисунок 3 высыхании (рисунок 3)
изменяются геометрические размеры. И из-за возможных неравномерных осадках фундаментов, в соединениях сборных элементов в стыках и швах возникают сложные напряженные состояния и связанные с ними деформации. В течение 2-3 месяцев после завершения монтажных работ очень часть происходит интенсивная усадка бетона в узлах наружных стеновых панелей, что приводит к
необратимому процессу раскрытия вертикальных швов, а иногда и появляются горизонтальные волосяные трещины. Эти деформации различны по своей направленности, величине, и по цикличности. Эксплуатации зданий продолжает воздействие на межпанельный шов; усадка здания практически закончена, но при отопительном сезоне зимой или жарким летом, под воздействием высоких температур стеновые панели увеличивают свои размеры (линейное расширение) и сжимают шов, как бы расшатывая его и сдвигая. Одновременно на шов действуют и другие факторы (изменение длины сходящейся в этом шве поперечной стены): нагрузка собственниками помещений мебелью, воздухообмен в комнатах, влажность, движение лифта. Такие переменные усилия приводят к быстрому образованию трещин в швах. Наибольшее раскрытие трещин в вертикальных швах наблюдаются особенно на верхних этажах жилых домов, на цоколе они почти незаметны. Величина раскрытия швов увеличивается к торцам здания. Раскрытие швов достигает иногда 5-7 мм. В образовавшуюся трещину проникает влага, происходит продувание и промерзание стыка, развивается коррозия на закладных марках.
Цель работы: разработать оптимальное решение по герметизации узла вертикального стыка межпанельного шва. Предложить методику выполнения
вертикального шва.
Задачи работы:
сравнить существующие решения и патенты, проанализировать положительные и
отрицательные стороны патентов по повышению герметичности, выполнить функционально-стоимостной анализ, определить
экономический эффект выбранного технического решения.
Актуальность работы: низкие теплоизоляционные качества вертикальных межпанельных швов, продувание и промерзание их в период эксплуатации, возникновение усадочных трещин в вертикальных стыках дает нам возможность поиска новых практических решений по герметизации и надежности выполнения стыков (рисунок 1, рисунок 2, рисунок 3).
От конструктивного исполнения стыков между панелями с другими элементами здания будут зависеть и эксплуатационные качества швов крупнопанельных жилых домов.
Герметичность, трещиностойкость, прочность, теплостойкость, непродуваемость, отсутствие в шве конденсата - основные характеристики надежности межпанельного шва дают возможность исключить образование трещин и нежелательных дефектов.
Учитывая особенности проектирования узлов крупнопанельных зданий необходимо обязательно принимать во внимание особенности работы стен. Так как в крупнопанельных домах нагрузки сосредотачиваются в местах стыкования панелей, а например, в кирпичных стенах нагрузки распределены равномерно. Помимо этого, линейные (геометрические) размеры железобетонных изделий (панели) деформируются, претерпевают изменения под воздействием положительных и отрицательных температур. Особенно когда положительная температура внутри помещения, а отрицательная с наружной стороны фасада. Таким образом, к образованию трещин приводят возникающие в панелях усилия. Недостаточное уплотнение бетона в колодце узла является одной из причин промерзания стыка, недостаточное уплотнение бетона в стыке может привести к нарушению несущей способности узла. Образование плесени и грибка в стыках швов часто возникает от высокой влажности при нарушении воздухообмена в помещениях, то есть при плохой работе систем вытяжки и вентиляции (влажная уборка, стирка, не соблюдение температурновлажностного режима) чему так же способствует недоуплотненнй в стыках бетон.
Слабые стороны применяемых в строительстве крупнопанельных зданий узлов наблюдаются в каждой серии и типе узлов, нехарактерные для домов другого исполнения (например, монолитно-каркасные). Так же встречаются общие недостатки: ненадежность швов в наружных стенах, отсутствие звукоизоляции, промерзания и протекания, это так же относится к тонкостенным конструкциям (толщиной 350 мм) как показывает статистика.
В элементах наружного ограждения свойствами непрерывного, независимого деформирования обладают элементы, связанные между собой узлами крепления в крупнопанельном здании. Особенно ярко деформация проявляется на наружных стеновых панелях (визуально определить изменение
размеров стеновых панелей не представляется возможным), где под влиянием колебания наружных и внутренних температур, при намокании,
Рисунок 3 высыхании (рисунок 3)
изменяются геометрические размеры. И из-за возможных неравномерных осадках фундаментов, в соединениях сборных элементов в стыках и швах возникают сложные напряженные состояния и связанные с ними деформации. В течение 2-3 месяцев после завершения монтажных работ очень часть происходит интенсивная усадка бетона в узлах наружных стеновых панелей, что приводит к
необратимому процессу раскрытия вертикальных швов, а иногда и появляются горизонтальные волосяные трещины. Эти деформации различны по своей направленности, величине, и по цикличности. Эксплуатации зданий продолжает воздействие на межпанельный шов; усадка здания практически закончена, но при отопительном сезоне зимой или жарким летом, под воздействием высоких температур стеновые панели увеличивают свои размеры (линейное расширение) и сжимают шов, как бы расшатывая его и сдвигая. Одновременно на шов действуют и другие факторы (изменение длины сходящейся в этом шве поперечной стены): нагрузка собственниками помещений мебелью, воздухообмен в комнатах, влажность, движение лифта. Такие переменные усилия приводят к быстрому образованию трещин в швах. Наибольшее раскрытие трещин в вертикальных швах наблюдаются особенно на верхних этажах жилых домов, на цоколе они почти незаметны. Величина раскрытия швов увеличивается к торцам здания. Раскрытие швов достигает иногда 5-7 мм. В образовавшуюся трещину проникает влага, происходит продувание и промерзание стыка, развивается коррозия на закладных марках.
