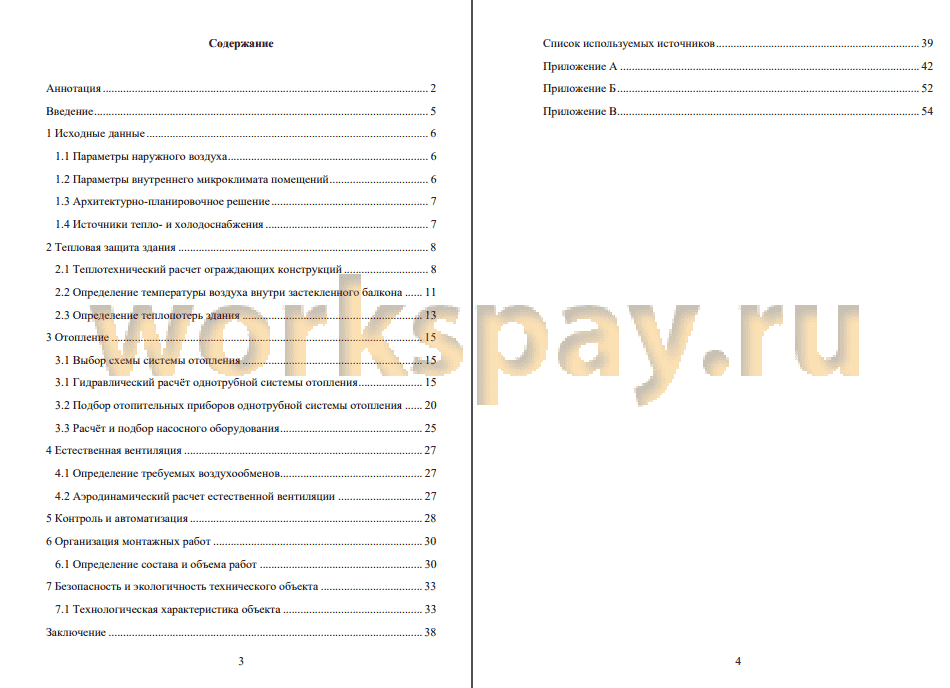

Аннотация 2
Введение 5
1 Исходные данные 6
1.1 Параметры наружного воздуха 6
1.2 Параметры внутреннего микроклимата помещений 6
1.3 Архитектурно-планировочное решение 7
1.4 Источники тепло- и холодоснабжения 7
2 Тепловая защита здания 8
2.1 Теплотехнический расчет ограждающих конструкций 8
2.2 Определение температуры воздуха внутри застекленного балкона 11
2.3 Определение теплопотерь здания 13
3 Отопление 15
3.1 Выбор схемы системы отопления 15
3.1 Гидравлический расчёт однотрубной системы отопления 15
3.2 Подбор отопительных приборов однотрубной системы отопления 20
3.3 Расчёт и подбор насосного оборудования 25
4 Естественная вентиляция 27
4.1 Определение требуемых воздухообменов 27
4.2 Аэродинамический расчет естественной вентиляции 27
5 Контроль и автоматизация 28
6 Организация монтажных работ 30
6.1 Определение состава и объема работ 30
7 Безопасность и экологичность технического объекта 33
7.1 Технологическая характеристика объекта 33
Заключение 38
Список используемых источников 39
Приложение А 42
Приложение Б 52
Приложение В 54
В наше время огромное внимание уделяется строительству многоэтажных жилых домов, в связи с тем, что Правительство Российской Федерации заинтересовано в увеличении объема жилищного строительства в рамках реализации федерального проекта «Жилье». «Основной целью федерального проекта «Жилье» является увеличение объема жилищного строительства не менее чем до 120 млн кв. метров в год к 2024 году, достичь которую планируется за счет реализации мероприятий по стимулированию программ развития жилищного строительства субъектов Российской Федерации, модернизации строительной отрасли и повышения качества индустриального жилищного строительства, совершенствования механизмов государственной поддержки строительства стандартного жилья, снижения административной нагрузки на застройщиков, совершенствования нормативно-правовой базы и порядка регулирования в сфере жилищного строительства.» [12].
Все вышеперечисленное делает разработку проекта актуальным.
Цель: разработать проект отопления и вентиляции для жилого дома в г. Сызрань.
Задачи:
- Выполнить теплотехнический расчет ограждающих конструкций и определить теплопотери помещений;
- Запроектировать систему отопления, выполнить гидравлический расчет системы и подобрать оборудование;
- Запроектировать систему вентиляции, рассчитать воздухообмен, выполнить аэродинамический расчет системы;
- Разработать автоматизацию систем отопления;
- Рассмотреть вопросы организации монтажных работ;
- Обеспечение безопасности и экологичности проектируемого объекта.
В процессе выполнения данного проекта был описан объект, выписаны климатические данные района строительства и параметры внутреннего микроклимата помещений, а также определены источники тепло- и холодоснабжения. Удалось произвести теплотехнический расчет, рассчитать теплопотери здания. Для подбора диаметров и определения потерь давления систем распределителей (коллекторов) был произведен гидравлический расчет. Для увязки отопительных приборов, подбора диаметров поквартирных разводок был произведен гидравлический расчет, в следствии чего были определены потери давления системы отопления от распределителей до отопительных приборов. Также были подобраны отопительные приборы отопления и насосное оборудование.
Помимо всего прочего был произведен аэродинамический расчет системы естественной вентиляции.
В разделе «Контроль и автоматизация» была подробно изучена работа теплового счетчика, его комплектность, принцип работы во время эксплуатации.
Выполнены расчеты по трудозатратам производственных работ.
Изучены и определены риски и опасности во время производства работ по сварке, газосварке.
Определены методы и средства снижения вредных и опасных факторов.
Разработаны мероприятия по предотвращению возникновения опасных факторов пожара.
Подводя итог, можно сделать вывод, что поставленную цель, а именно: проектирование систем отопления и вентиляции для многоквартирного жилого дома, удалось достичь.
Итогом разработки выпускной квалификационной работы является проект г. Сызрань. Жилой дом. Блок А. Отопление и вентиляция, состоящий из пояснительной записки и графической части на шести листах.
