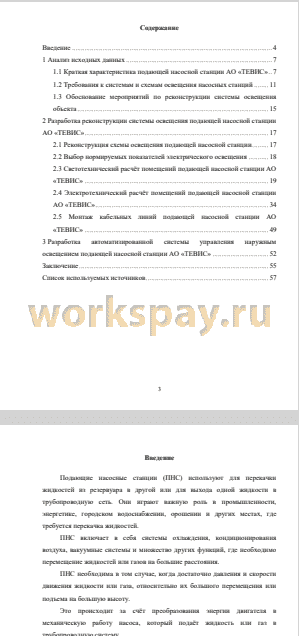

Аннотация 2
Введение 4
1 Анализ исходных данных 7
1.1 Краткая характеристика подающей насосной станции АО «ТЕВИС» .. 7
1.2 Требования к системам и схемам освещения насосных станций 11
1.3 Обоснование мероприятий по реконструкции системы освещения
объекта 15
2 Разработка реконструкции системы освещения подающей насосной станции
АО «ТЕВИС» 17
2.1 Реконструкция схемы освещения подающей насосной станции 17
2.2 Выбор нормируемых показателей электрического освещения 18
2.3 Светотехнический расчёт помещений подающей насосной станции АО
«ТЕВИС» 19
2.4 Электротехнический расчёт помещений подающей насосной станции
АО «ТЕВИС» 34
2.5 Монтаж кабельных линий подающей насосной станции АО
«ТЕВИС» 49
3 Разработка автоматизированной системы управления наружным освещением подающей насосной станции АО «ТЕВИС» 52
Заключение 55
Список используемых источников 57
Подающие насосные станции (ПНС) используют для перекачки жидкостей из резервуара в другой или для выхода одной жидкости в трубопроводную сеть. Они играют важную роль в промышленности, энергетике, городском водоснабжении, орошении и других местах, где требуется перекачка жидкостей.
ПНС включает в себя системы охлаждения, кондиционирования воздуха, вакуумные системы и множество других функций, где необходимо перемещение жидкостей или газов на большие расстояния.
ПНС необходима в том случае, когда достаточно давления и скорости движения жидкости или газа, относительно их большого перемещения или подъема на большую высоту.
Это происходит за счёт преобразования энергии двигателя в механическую работу насоса, который подаёт жидкость или газ в трубопроводную систему.
Конкретное назначение ПНС зависит от конкретной инженерной системы, в которой они используются.
Например, водоснабжение городов может иметь несколько ПНС, чтобы перемещать воду из источников водоснабжения в баках на высоких высотах и водонапорных башнях.
В нефтеперерабатывающей промышленности ПНС используют для перемещения нефти из скважин на терминалы, нефтепереработки и транспортные суда.
Таким образом, ПНС играет важную роль в оценке и безопасном транспортировании жидкостей в различных сферах деятельности.
Освещение подаваемой насосной станции (ПНС) играет важную роль в выявлении и значительной работе инженерной системы.
Во-первых, хорошее освещение на ПНС необходимо для обеспечения безопасности персонала, работающего на станции...
В результате выполнения работы, проведена разработка проекта реконструкции системы освещения подающей насосной станции АО «ТЕВИС», обусловленная несоответствием технических характеристик объекта проектирования нормативным показателям и требованиям.
Приведена исходная характеристика технологического процесса подающей насосной станции АО «ТЕВИС», а также характеристика основных помещений объекта проектирования, необходимая для дальнейшего проведения светотехнического расчёта.
Приведены основные требования к системам и схемам освещения насосных станций, к которым относится объект проектирования.
В результате проведения анализа установлено, что в исходной схеме осветительной сети подающей насосной станции АО «ТЕВИС» существуют следующие недоработки, которые необходимо устранить в результате проведения реконструкции:
- полностью отсутствует аварийная система освещения;
- система наружного освещения получает питание от общей системы внутреннего освещения, что не рекомендовано [13], также отсутствует автоматизация сетей наружного освещения;
- для системы освещения используется только один ввод от питающей подстанции ТП-6/0,4 кВ, что противоречит требованиям, предъявляемым к схемам потребителей II категории надёжности положениями и нормами [14];
- применены устаревшие лампы накаливания, а также автоматы питающей и распределительной сети освещения объекта проектирования;
- монтаж осветительных сетей внутренних помещений не рекомендован с применением способа монтажа скобами, который применён на данном объекте.
В соответствии с поставленной целью, для решения поставленных задач по реконструкции схемы освещения подающей насосной станции АО «ТЕВИС», в работе осуществлены следующие изменения исходной схемы осветительной сети:
- проектирование и ввод в эксплуатацию отдельных линий и щитков аварийного освещения (питание - от двух независимых источников) осветительной сети: ламп освещения, а также аппаратов защиты;
- разделение системы наружного и внутреннего освещения объекта на различные линии и щитки осветительной сети: ламп освещения, а также аппаратов защиты;
- внедрение второго ввода от питающей подстанции ТП-6/0,4 кВ осветительной сети: ламп освещения, а также аппаратов защиты;
- выбор нового оборудования осветительной сети: ламп освещения, а также аппаратов защиты;
- внедрение монтажа распределительной сети на лотках.
Проведён сравнительный анализ систем автоматического управления, современного типа.
Разработана и выбрана система автоматического управления наружным освещением подающей насосной станции АО «ТЕВИС», реализованная на основе САУ «Интеграл-Д», которая обеспечит надёжное и качественное управление наружным освещением объекта проектирования.
Все решения в работе проверены на основании рассчитанных электрических нагрузок, а также нормируемых показателей электрического освещения для помещений подающей насосной станции АО «ТЕВИС».
