📄Работа №198488
Тема: Проектирование и разработка регулируемого гидропривода насоса пожарной машины АЦ-100
Характеристики работы
Тип работы
Дипломные работы, ВКР
Предмет
Гидравлика
Объем:
52 листов
Год:
2023
Просмотров:
38
4650
руб.
🛒 Купить работу
Не подходит эта работа?
Закажите новую по вашим требованиям
Узнать цену на написание
Закажите новую по вашим требованиям
Представленный материал является образцом учебного исследования, примером структуры и содержания учебного исследования по заявленной теме. Размещён исключительно в информационных и ознакомительных целях.
Workspay.ru оказывает информационные услуги по сбору, обработке и структурированию материалов в соответствии с требованиями заказчика.
Размещение материала не означает публикацию произведения впервые и не предполагает передачу исключительных авторских прав третьим лицам.
Материал не предназначен для дословной сдачи в образовательные организации и требует самостоятельной переработки с соблюдением законодательства Российской Федерации об авторском праве и принципов академической добросовестности.
Авторские права на исходные материалы принадлежат их законным правообладателям. В случае возникновения вопросов, связанных с размещённым материалом, просим направить обращение через форму обратной связи.
Настоящий учебно-методический информационный материал размещён в ознакомительных и исследовательских целях и представляет собой пример учебного исследования. Не является готовым научным трудом и требует самостоятельной переработки.

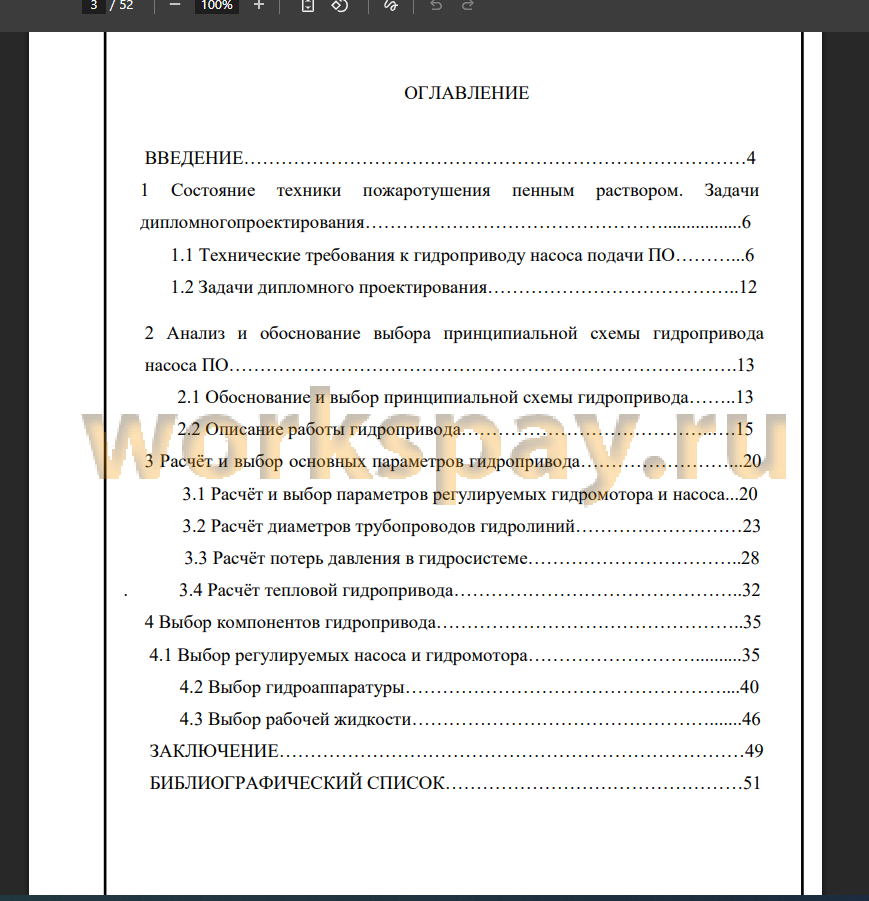

📋 Содержание
Аннотация
ВВЕДЕНИЕ 4
1 Состояние техники пожаротушения пенным раствором. Задачи
дипломногопроектирования 6
1.1 Технические требования к гидроприводу насоса подачи ПО 6
1.2 Задачи дипломного проектирования 12
2 Анализ и обоснование выбора принципиальной схемы гидропривода
насоса ПО 13
2.1 Обоснование и выбор принципиальной схемы гидропривода 13
2.2 Описание работы гидропривода 15
3 Расчёт и выбор основных параметров гидропривода 20
3.1 Расчёт и выбор параметров регулируемых гидромотора и насоса...20
3.2 Расчёт диаметров трубопроводов гидролиний 23
3.3 Расчёт потерь давления в гидросистеме 28
3.4 Расчёт тепловой гидропривода 32
4 Выбор компонентов гидропривода 35
4.1 Выбор регулируемых насоса и гидромотора 35
4.2 Выбор гидроаппаратуры 40
4.3 Выбор рабочей жидкости 46
ЗАКЛЮЧЕНИЕ 49
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 51
ВВЕДЕНИЕ 4
1 Состояние техники пожаротушения пенным раствором. Задачи
дипломногопроектирования 6
1.1 Технические требования к гидроприводу насоса подачи ПО 6
1.2 Задачи дипломного проектирования 12
2 Анализ и обоснование выбора принципиальной схемы гидропривода
насоса ПО 13
2.1 Обоснование и выбор принципиальной схемы гидропривода 13
2.2 Описание работы гидропривода 15
3 Расчёт и выбор основных параметров гидропривода 20
3.1 Расчёт и выбор параметров регулируемых гидромотора и насоса...20
3.2 Расчёт диаметров трубопроводов гидролиний 23
3.3 Расчёт потерь давления в гидросистеме 28
3.4 Расчёт тепловой гидропривода 32
4 Выбор компонентов гидропривода 35
4.1 Выбор регулируемых насоса и гидромотора 35
4.2 Выбор гидроаппаратуры 40
4.3 Выбор рабочей жидкости 46
ЗАКЛЮЧЕНИЕ 49
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 51
📖 Аннотация
В данной работе выполняется проектирование и разработка регулируемого гидропривода для центробежного насоса подачи пенообразователя пожарной машины АЦ-100. Актуальность исследования обусловлена необходимостью повышения эффективности пожаротушения за счёт обеспечения точной и непрерывно регулируемой подачи огнетушащих веществ, что критически важно для быстрого подавления быстроразвивающихся пожаров, характеризующихся высокой температурой и задымлённостью. Основным результатом проекта стала разработанная принципиальная схема гидропривода, обеспечивающего регулирование подачи пенообразователя путём изменения частоты вращения вала насоса от приводного гидромотора с продолжительностью непрерывной работы до 6 часов. В ходе работы проведены расчёты энергетических, силовых и тепловых характеристик, определены параметры системы (рабочее давление 20 МПа, подача 80 л/мин, КПД 0,78) и подобраны её компоненты, включая аксиально-поршневой насос МГ 80/32. Научная значимость заключается в систематизации методики расчёта и проектирования гидравлических систем специального назначения, а практическая – в возможности внедрения разработанного привода для модернизации пожарной техники, что повысит надёжность и точность дозирования пенообразователя. Теоретической основой работы послужили исследования в области пожарной техники (Безбородько М.Д.), фундаментальные труды по гидравлике и гидроприводам (Башта Т.М. и др.), справочные издания для конструкторов (Анурьев В.И.), а также нормативные документы по безопасности объёмных гидроприводов.
📖 Введение
Пожары возникают и развиваются всюду, где есть горючие материалы и источники их воспламенения. На пожарах главным процессом является горение, протекание которого характеризуется большой скоростью распространения, оно сопровождается выделением большого количества тепловой энергии и, следовательно, быстрым увеличением температуры вблизи очага горения. Кроме этого, в продуктах горения находится содержание дыма, окислов различных газов, ядовитые вещества и т.д. [3].
Таким образом, пожары характеризуются быстрым нарастанием опасных факторов пожара. Они и создают большую опасность для жизни людей и приводят к быстрому уничтожению материальных ценностей. Поэтому, необходимо как можно скорее ликвидировать возгорание и потушить пожар, т.е. создать условия, при которых процессы горения не могут развиваться.
На протяжении нескольких сотен лет постепенно накапливался опыт тушения пожаров. В течение этого времени создавались различные примитивные средства, облегчающие борьбу с возгораниями, создавалась необходимость коллективного противостояния огню. Все это привело к необходимости создания организации пожарной службы. Ей стали придавать государственное значение. Так, в России в 1649 г. издан документ «Наказ о городском благочинии». В то же время был издан и второй документ «Соборное уложение». Основным в этих документах было обеспечение готовности людей к тушению пожаров; предписывалось иметь различные средства тушения пожаров, устанавливались меры по предотвращению возгораний и ответственность за возникновение пожаров [3].
Постепенно осознавалось, что убытки от пожаров в самом общем виде определяются двумя общими факторами. Первую группу факторов составляют: горючесть строительных материалов, внутренней начинки, планировки объектов и сооружений. В соответствии с этим заменялись горючие строительные материалы на негорючие, создавались рациональные планировки зданий, ограничивающих распространение огня, использовались разные препятствия по его распространению. Эти факторы показывают условия развития пожаров. пожаре, технические характеристики средств пожаротушения, дорожные условия,
водоснабжение и другое. Эти факторы обеспечивают условия тушения пожаров.
Постепенно пожарная техника развивалась, создавалась и совершенствовалась на основе технического процесса [3]. По мере развития создавались новые огнетушащие средства, способы доставки личного состава и огнетушащих веществ на пожар.
Начиная с 1993 г. предприятиями страны начат выпуск нескольких десятков новых моделей пожарных автомобилей, созданных для решения боевых задач по пожаротушению. Созданы АЦ на базе шасси автомобилей ЗиЛ, ГАЗ, Урал, КамАЗ. Разработана серия пожарных насосов нового типа. Также некоторые АЦ комплектовались средствами освещения, лестницами и лебедками.
В настоящее время пожарная техника включает в себя первичные средства пожаротушения, пожарные насосы, средства пожарной связи и стационарные установки пожаротушения.
Таким образом, пожары характеризуются быстрым нарастанием опасных факторов пожара. Они и создают большую опасность для жизни людей и приводят к быстрому уничтожению материальных ценностей. Поэтому, необходимо как можно скорее ликвидировать возгорание и потушить пожар, т.е. создать условия, при которых процессы горения не могут развиваться.
На протяжении нескольких сотен лет постепенно накапливался опыт тушения пожаров. В течение этого времени создавались различные примитивные средства, облегчающие борьбу с возгораниями, создавалась необходимость коллективного противостояния огню. Все это привело к необходимости создания организации пожарной службы. Ей стали придавать государственное значение. Так, в России в 1649 г. издан документ «Наказ о городском благочинии». В то же время был издан и второй документ «Соборное уложение». Основным в этих документах было обеспечение готовности людей к тушению пожаров; предписывалось иметь различные средства тушения пожаров, устанавливались меры по предотвращению возгораний и ответственность за возникновение пожаров [3].
Постепенно осознавалось, что убытки от пожаров в самом общем виде определяются двумя общими факторами. Первую группу факторов составляют: горючесть строительных материалов, внутренней начинки, планировки объектов и сооружений. В соответствии с этим заменялись горючие строительные материалы на негорючие, создавались рациональные планировки зданий, ограничивающих распространение огня, использовались разные препятствия по его распространению. Эти факторы показывают условия развития пожаров. пожаре, технические характеристики средств пожаротушения, дорожные условия,
водоснабжение и другое. Эти факторы обеспечивают условия тушения пожаров.
Постепенно пожарная техника развивалась, создавалась и совершенствовалась на основе технического процесса [3]. По мере развития создавались новые огнетушащие средства, способы доставки личного состава и огнетушащих веществ на пожар.
Начиная с 1993 г. предприятиями страны начат выпуск нескольких десятков новых моделей пожарных автомобилей, созданных для решения боевых задач по пожаротушению. Созданы АЦ на базе шасси автомобилей ЗиЛ, ГАЗ, Урал, КамАЗ. Разработана серия пожарных насосов нового типа. Также некоторые АЦ комплектовались средствами освещения, лестницами и лебедками.
В настоящее время пожарная техника включает в себя первичные средства пожаротушения, пожарные насосы, средства пожарной связи и стационарные установки пожаротушения.
✅ Заключение
В дипломном проекте разработан регулируемый гидропривод центробежного насоса подачи пенообразователя пожарной машины. Гидропривод обеспечивает регулируемую непрерывную подачу пенообразователя. Регулирование подачи происходит за счёт изменения частоты вращения вала центробежного насоса, путём изменения частоты вращения вала приводного гидромотора. Время непрерывной работы гидропривода - до 6 часов.
В процессе дипломного проектирования выполнены следующие задачи:
а) Анализ конструкций и принцип работы гидропривода для подачи огнетушащих веществ, в результате чего, можно сделать вывод, что гидравлический привод является неотъемлемой частью в пожарной машине. Гидропривод обеспечивает эффективную регулируемую подачу водопенного раствора, с большой точностью концентрации пенообразователя.
б) Выбрана принципиальная схема гидропривода центробежного насоса подачи ПО.
в) Проведены расчёты основных характеристик гидропривода в соответствии с заданием на дипломный проект:
1) расчёт энергетических и силовых характеристик гидропривода (р = 20 МПа; Q = 80 л/мин; Ипол = 20,1 кВт; Ипотр = 29,7 кВт; = 0,78);
2) расчёт диаметров трубопроводов гидролиний;
3) расчёт потерь давления в гидросистеме (рн = 205,556 атм; суммарные потери давления составили 2,8%);
4) расчёт тепловой гидропривода (выбран объём гидробака V = 100л).
г) Исходя из расчётов, выбраны компоненты гидропривода:
1) выбран нерегулируемый аксиально-поршневой насос типа МГ 80/32 (рн = 20МПа; Q = 80 л/мин);
2) выбран регулируемый аксиально-поршневой гидромотор типа 313.56 (рн = 20 МПа; Q = 80 л/мин; Мгм = 160Н*м);
3) выбрана гидраппаратура гидропривода;
4) в качестве рабочей жидкости выбрана минеральная всесезонная масло
ВМГЗ по ТУ 38.101479-86
д) Выполнен перечень чертежей основных составляющих гидропривода.
В процессе дипломного проектирования выполнены следующие задачи:
а) Анализ конструкций и принцип работы гидропривода для подачи огнетушащих веществ, в результате чего, можно сделать вывод, что гидравлический привод является неотъемлемой частью в пожарной машине. Гидропривод обеспечивает эффективную регулируемую подачу водопенного раствора, с большой точностью концентрации пенообразователя.
б) Выбрана принципиальная схема гидропривода центробежного насоса подачи ПО.
в) Проведены расчёты основных характеристик гидропривода в соответствии с заданием на дипломный проект:
1) расчёт энергетических и силовых характеристик гидропривода (р = 20 МПа; Q = 80 л/мин; Ипол = 20,1 кВт; Ипотр = 29,7 кВт; = 0,78);
2) расчёт диаметров трубопроводов гидролиний;
3) расчёт потерь давления в гидросистеме (рн = 205,556 атм; суммарные потери давления составили 2,8%);
4) расчёт тепловой гидропривода (выбран объём гидробака V = 100л).
г) Исходя из расчётов, выбраны компоненты гидропривода:
1) выбран нерегулируемый аксиально-поршневой насос типа МГ 80/32 (рн = 20МПа; Q = 80 л/мин);
2) выбран регулируемый аксиально-поршневой гидромотор типа 313.56 (рн = 20 МПа; Q = 80 л/мин; Мгм = 160Н*м);
3) выбрана гидраппаратура гидропривода;
4) в качестве рабочей жидкости выбрана минеральная всесезонная масло
ВМГЗ по ТУ 38.101479-86
д) Выполнен перечень чертежей основных составляющих гидропривода.
