Реферат 2
Введение 6
1 Обзор материала тепловых сетей и современного оборудования 8
1.1 Материалы для изготовления трубопроводов 8
1.2 Теплоизоляция трубопроводов 11
1.2.1 Пенополиуретан 11
1.2.2 Пенополимерминеральная теплоизоляция 11
1.2.3. Пенополистирол 12
1.2.4 Армопенобетон 12
1.3 Компенсаторы на тепловых сетях 13
1.3.1 Сальниковые компенсаторы 13
1.3.2 Сильфонные компенсаторы 15
1.3.3 П-образный компенсатор 17
1.4 Теплообменные аппараты 18
2 Технические характеристики тепловой сети Октябрьского района 21
2.1 Пьезометрические графики существующей сети до самых отдалённых
потребителей 35
2.2 Графики падения температур, тепловые потери, потери от утечек 38
3 Подключение нового потребителя 47
3.1 Пьезометрический график до и после подключения 47
3.2 Графики температур до и после подключения 48
4 Расчет теплоизоляции трубопроводов 57
5 Прочностной расчет трубопровода 61
6 Выбор схемы подключения потребителей 64
6.1 Расчет местных потерь напора на арматуре: 64
6.2 Подбор диаметров и оборудования 65
7 Экономический расчет 71
8 Расчёт надёжности трубопроводов 74
Заключение 76
Список используемой литературы 78
Системы теплоснабжения состоят из трех основных компонентов: тепловых источников, тепловых сетей и местных систем теплоиспользования отдельных зданий и сооружений. Трубопроводы и запорная арматура являются составляющими элементами наружных тепловых сетей. Тепловые сети представляют собой чаще всего замкнутую циркуляционную систему, в которой теплота передается за счет теплоносителя, воды или водяного пара. Водяные сети разделяют на магистральные, распределительные. По магистральным сетям теплоноситель подается от источников тепла в районы потребления. Распределительные, или межквартальные, сети транспортируют теплоту от тепловых магистральных сетей к объектам теплопотребления. Они отличаются от магистральных сетей, как правило, меньшим диаметром и длиной. Внутриквартальные сети ответвляются от распределительных или непосредственно от магистральных тепловых сетей и заканчиваются в тепловом пункте потребителей теплоты.
Также различают два вида теплоснабжения: централизованное и децентрализованное. В Красноярске применяется централизованное: источник теплоснабжения ТЭЦ или котельная расположены на значительном расстоянии от самого удаленного потребителя теплоты.
Темой выпускной квалификационной работы является реконструкция теплосети в Октябрьском районе.

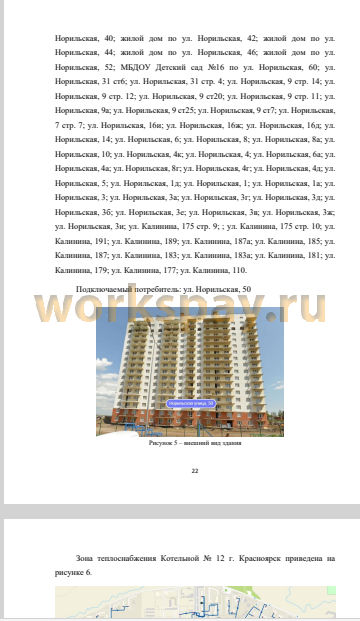

Целью работы является разработка проекта подключения нового потребителя по адресу ул. Норильская, 50 к существующей тепловой сети от котельной № 12, находящейся по адресу Норильская, 31 стр.3
Для достижения данной цели в работе необходимо решить следующие задачи:
- необходимо провести анализ и выбор современного оборудования, задействованного при проектировании теплосети;
- проложить тепловую сеть к подключаемому потребителю;
- выполнить наладочный и тепловой расчёт сети в программе Zulu Thermo;
- выполнить прочностной расчет
- следует выбрать схему подключения потребителя и выполнить подбор основного оборудования;
- рассчитать стоимость проекта
Актуальность данной работы заключается в постоянном развитии систем теплоснабжения, уменьшении издержек за счет повышения надежности и долговечности трубопроводов и снижения тепловых потерь, уровень которых на сегодняшний день непозволительно высок.
В ходе выполнения выпускной квалификационной работы были решены следующие задачи:
Рассмотрено современное оборудование тепловых сетей, в том числе: часто используемые материалы трубопроводов, виды тепловой изоляции, всевозможные компенсаторы и теплообменники. В ходе расчёта были выполнены наладочный и тепловой расчёт в программе Zulu Thermo. По итогу проведенных расчетов был определен требуемый напор на источнике, подобраны дроссельные шайбы, получены пьезометрические и тепловые графики, тепловые потери и потери с утечками. Определен расход теплоносителя, в соответствии с этим подобран диаметр трубопровода.
Произведен расчет Г-образного компенсатора, результатами которого являются тепловое удлинение и изгибающие компенсационные напряжения.
Была подобрана тепловая изоляция трубопровода, также определена толщина слоя данной теплоизоляции.
Был рассчитан индивидуальный тепловой пункт с закрытой одноступенчатой системой горячего водоснабжения и независимой системой отопления для обеспечения требуемой нагрузки. Определены диаметры трубопроводов первого и второго контуров. Были подобраны арматура и основное оборудование. Подогрев воды осуществляется с помощью паяного пластинчатого теплообменного аппарата ТТ95-60 фирмы «Термосистемы». Индивидуальный тепловой пункт должен быть оборудован насосами и регуляторами расхода, которые также были подобраны и рассчитаны: регулирующий клапан Danfoss-AVQ 003H6727 Ду32 мм, Kvs = 12,5 м3/ч; двухходовой регулирующий клапан TRV-20-4 Ду 20 мм, Kvs = 4 м3/ч; насосы Grundfos «Ин-лайн» TPE3 32-80 S-A-F-A-BQBE-CYB с напором H = 2 м и расходом G = 5,7 м3/ч; G’ = 4,2 м3/ч. Был произведен экономический расчет, в ходе которого были определены затраты на прокладку тепловой сети и затраты на приобретение оборудования для индивидуального теплового пункта. Итого затрат на реализацию данного проекта составляет 1691686,61 рублей. Рассчитана вероятность безотказной работы проектируемого участка трубопровода, как итог участок высоконадежен Р> 0,90.
