Спортивный зал МБОУ Каратузского района Красноярского края
|

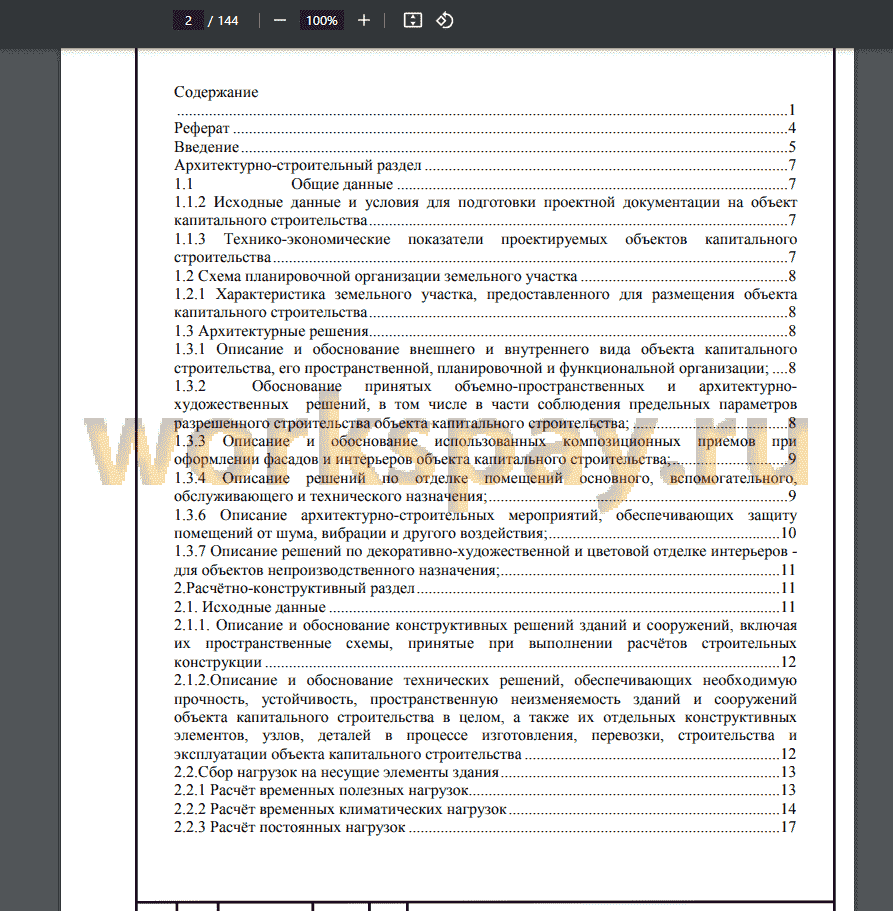

1 Реферат 4
Введение 5
Архитектурно-строительный раздел 7
1.1 Общие данные 7
1.1.2 Исходные данные и условия для подготовки проектной документации на объект
капитального строительства 7

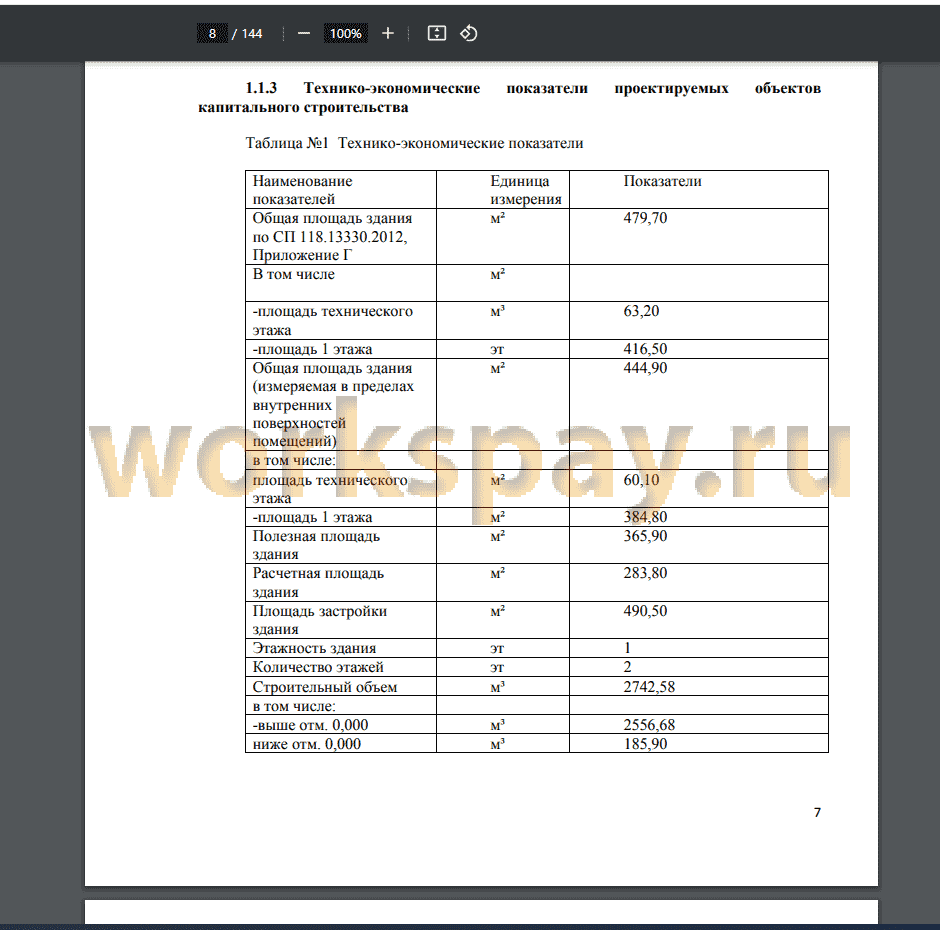

1.1.3 Технико-экономические показатели проектируемых объектов капитального
строительства 7
1.2 Схема планировочной организации земельного участка 8
1.2.1 Характеристика земельного участка, предоставленного для размещения объекта
капитального строительства 8
1.3 Архитектурные решения 8
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта капитального
строительства, его пространственной, планировочной и функциональной организации; ....8
1.3.2 Обоснование принятых объемно-пространственных и архитектурно
художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства; 8
1.3.3 Описание и обоснование использованных композиционных приемов при
оформлении фасадов и интерьеров объекта капитального строительства; 9
1.3.4 Описание решений по отделке помещений основного, вспомогательного,
обслуживающего и технического назначения; 9
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих защиту
помещений от шума, вибрации и другого воздействия; 10
1.3.7 Описание решений по декоративно-художественной и цветовой отделке интерьеров -
для объектов непроизводственного назначения; 11
2.Расчётно-конструктивный раздел 11
2.1. Исходные данные 11
2.1.1. Описание и обоснование конструктивных решений зданий и сооружений, включая
их пространственные схемы, принятые при выполнении расчётов строительных конструкции 12
2.1.2.Описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость зданий и сооружений объекта капитального строительства в целом, а также их отдельных конструктивных элементов, узлов, деталей в процессе изготовления, перевозки, строительства и эксплуатации объекта капитального строительства 12
2.2.Сбор нагрузок на несущие элементы здания 13
2.2.1 Расчёт временных полезных нагрузок 13
2.2.2 Расчёт временных климатических нагрузок 14
2.2.3 Расчёт постоянных нагрузок 17
Введение 5
Архитектурно-строительный раздел 7
1.1 Общие данные 7
1.1.2 Исходные данные и условия для подготовки проектной документации на объект
капитального строительства 7
1.1.3 Технико-экономические показатели проектируемых объектов капитального
строительства 7
1.2 Схема планировочной организации земельного участка 8
1.2.1 Характеристика земельного участка, предоставленного для размещения объекта
капитального строительства 8
1.3 Архитектурные решения 8
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта капитального
строительства, его пространственной, планировочной и функциональной организации; ....8
1.3.2 Обоснование принятых объемно-пространственных и архитектурно
художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства; 8
1.3.3 Описание и обоснование использованных композиционных приемов при
оформлении фасадов и интерьеров объекта капитального строительства; 9
1.3.4 Описание решений по отделке помещений основного, вспомогательного,
обслуживающего и технического назначения; 9
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих защиту
помещений от шума, вибрации и другого воздействия; 10
1.3.7 Описание решений по декоративно-художественной и цветовой отделке интерьеров -
для объектов непроизводственного назначения; 11
2.Расчётно-конструктивный раздел 11
2.1. Исходные данные 11
2.1.1. Описание и обоснование конструктивных решений зданий и сооружений, включая
их пространственные схемы, принятые при выполнении расчётов строительных конструкции 12
2.1.2.Описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость зданий и сооружений объекта капитального строительства в целом, а также их отдельных конструктивных элементов, узлов, деталей в процессе изготовления, перевозки, строительства и эксплуатации объекта капитального строительства 12
2.2.Сбор нагрузок на несущие элементы здания 13
2.2.1 Расчёт временных полезных нагрузок 13
2.2.2 Расчёт временных климатических нагрузок 14
2.2.3 Расчёт постоянных нагрузок 17
Актуальность темы исследования обусловлена необходимостью перспективного развития
в сохранении и укреплении здоровья человека, развитии его психофизических
способностей немаловажную роль играют занятия физической культурой и спортом.
Понимая это, в предстоящие годы необходимо обеспечить такое развитие отрасли,
которое позволит физической культуре и спорту стать необходимой составляющей в
жизни жителей края, превратить Красноярский край в край здорового образа жизни,
физкультурного движения и спорта.
В спортивных клубах по месту жительства в Красноярском крае
по состоянию на 1 января 2021 года занимается 82072 человека, что составляет 5,14 % от
общей численности населения Красноярского края, систематически занимающегося
физической культурой и спортом.
Наибольшее количество людей занимающаяся спортом проживают в Красноярске,
Каратузский район на 7 месте.
За последние годы немало сделано для развития отрасли «Физическая культура и спорт».
Состояние отрасли характеризуется активной положительной динамикой развития
инфраструктуры: растет число спортивных сооружений, увеличивается их пропускная
способность, реконструируются спортивные объекты краевого и муниципального уровня,
вводятся новые физкультурно-оздоровительные комплексы, в том числе на условиях
государственно-частного партнерства.
Развитие системы физического воспитания детей и формирование ранней привычки к
занятиям физической культурой, пропаганда здорового образа жизни, сделают занятия
физической культурой и спортом обязательной частью жизни и потребностью для
большинства населения. Радикально возрастет роль физической культуры и спортивных
клубов в работе всех образовательных учреждений как общего, так и профессионального
образования. Физическая культура на практике станет массовым явлением, в
общественном сознании утвердится ценность здорового образа жизни.
Развитие системы выявления одаренных детей и подготовки спортивного резерва,
развитие спорта высших достижений по наиболее успешным и пользующихся массовым
интересом видам спорта позволят спортсменам края принимать участие в российских и
международных соревнованиях. Результатом такого участия, помимо собственно
спортивных побед, станет пропаганда занятий спортом среди подрастающего поколения.
Участок проектируемого спортивного зала для здания МБОУ «Таятская основная
общеобразовательная школа им. Героя России И. Кропочева», расположен по адресу:
Красноярский край, Каратузский район, с. Таяты, ул. Кропочева, д.1.
Проектируемый участок находится на территории существующей школы им. Героя
России И. Кропочева в существующем образовании (в пределах сельской застройки). С
северо-восточной стороны площадка граничит с асфальтированной дорогой ул.
Корпочева. С западной стороны расположен пустырь, с восточной и южной стороны от
площадки расположены участки с частными расыми домами.
Подводя итог всему вышесказанному, можно сделать вывод о том, что одной из основных
задач строительства спортивного зала МБОУ «Таятская основная общеобразовательная
школа им.Героя России И. Кропочева» является создание условий, обеспечивающих
возможность детей вести здоровый образ жизни, систематически заниматься
физкультурой и спортом, получить доступ к развитой спортивной инфраструктуре.
Важнейшими элементами социально-экономического развития, во многом
определяющими развитие физической культуры и спорта на долгосрочную перспективу.
Объектом, в немалой степени способствующим достижению этой цели, и служит
спортивный зал МБОУ «Таятская основная общеобразовательная школа им.Героя России
И. Кропочева
6
Данный проект разработан на строительство здания Спортивный зал МБОУ
Каратузского района Красноярского края .
Здание запроектировано в соответствии со всеми действующими нормативами.
в сохранении и укреплении здоровья человека, развитии его психофизических
способностей немаловажную роль играют занятия физической культурой и спортом.
Понимая это, в предстоящие годы необходимо обеспечить такое развитие отрасли,
которое позволит физической культуре и спорту стать необходимой составляющей в
жизни жителей края, превратить Красноярский край в край здорового образа жизни,
физкультурного движения и спорта.
В спортивных клубах по месту жительства в Красноярском крае
по состоянию на 1 января 2021 года занимается 82072 человека, что составляет 5,14 % от
общей численности населения Красноярского края, систематически занимающегося
физической культурой и спортом.
Наибольшее количество людей занимающаяся спортом проживают в Красноярске,
Каратузский район на 7 месте.
За последние годы немало сделано для развития отрасли «Физическая культура и спорт».
Состояние отрасли характеризуется активной положительной динамикой развития
инфраструктуры: растет число спортивных сооружений, увеличивается их пропускная
способность, реконструируются спортивные объекты краевого и муниципального уровня,
вводятся новые физкультурно-оздоровительные комплексы, в том числе на условиях
государственно-частного партнерства.
Развитие системы физического воспитания детей и формирование ранней привычки к
занятиям физической культурой, пропаганда здорового образа жизни, сделают занятия
физической культурой и спортом обязательной частью жизни и потребностью для
большинства населения. Радикально возрастет роль физической культуры и спортивных
клубов в работе всех образовательных учреждений как общего, так и профессионального
образования. Физическая культура на практике станет массовым явлением, в
общественном сознании утвердится ценность здорового образа жизни.
Развитие системы выявления одаренных детей и подготовки спортивного резерва,
развитие спорта высших достижений по наиболее успешным и пользующихся массовым
интересом видам спорта позволят спортсменам края принимать участие в российских и
международных соревнованиях. Результатом такого участия, помимо собственно
спортивных побед, станет пропаганда занятий спортом среди подрастающего поколения.
Участок проектируемого спортивного зала для здания МБОУ «Таятская основная
общеобразовательная школа им. Героя России И. Кропочева», расположен по адресу:
Красноярский край, Каратузский район, с. Таяты, ул. Кропочева, д.1.
Проектируемый участок находится на территории существующей школы им. Героя
России И. Кропочева в существующем образовании (в пределах сельской застройки). С
северо-восточной стороны площадка граничит с асфальтированной дорогой ул.
Корпочева. С западной стороны расположен пустырь, с восточной и южной стороны от
площадки расположены участки с частными расыми домами.
Подводя итог всему вышесказанному, можно сделать вывод о том, что одной из основных
задач строительства спортивного зала МБОУ «Таятская основная общеобразовательная
школа им.Героя России И. Кропочева» является создание условий, обеспечивающих
возможность детей вести здоровый образ жизни, систематически заниматься
физкультурой и спортом, получить доступ к развитой спортивной инфраструктуре.
Важнейшими элементами социально-экономического развития, во многом
определяющими развитие физической культуры и спорта на долгосрочную перспективу.
Объектом, в немалой степени способствующим достижению этой цели, и служит
спортивный зал МБОУ «Таятская основная общеобразовательная школа им.Героя России
И. Кропочева
6
Данный проект разработан на строительство здания Спортивный зал МБОУ
Каратузского района Красноярского края .
Здание запроектировано в соответствии со всеми действующими нормативами.
В результате дипломного проектирования были решены основные задачи
проектирования и строительства «Спортивный зал МБОУ Каратузского района
Красноярского края».
- Разработаны архитектурно – планировочные решения. Вид строительства – новое.
– Спортивный зал МБОУ Каратузского района расположенной по адресу: с. Таяты
Красноярского края .Габариты здания в плане:
Проектируемое здание спортивного зала 1-но этажное, прямоугольной формы в
плане. Размеры проектируемого здания в осях 1-4 18,00м, в осях А-Д 20,86м.
Высота первого этажа переменная: от пола до подвесного потолка
вспомогательных помещений составляет 3,0м., высота спортивного зала до низа балок
5,6м и 7,7м.
В здании запроектирован технический этаж на отм. - 2,28 для размещения
технических помещений. Высота технического этажа до низа плиты перекрытия - 1,9м.
За относительную отметку 0,000 принята отметка чистого пола 1-го этажа, что
соответствует абсолютной отметке 336,16 по генплану
Выполнен теплотехнический расчет ограждающих конструкций стенового
ограждения, кровли, окна.
- Разработаны решения по внутренней и наружной отделке, заполнению оконных и
дверных проемов.
- В рамках дипломного проекта, согласно индивидуальному заданию, производим
расчёт поперечника здания в осях 3/А-Д (с подбором поперечного сечения основных
несущих конструкций-стропильной балки, колонны), а также конструирование узла
сопряжения балки перекрытия с колонной.
- Запроектирован и произведено сравнение технико-экономических показателей
устройства фундамента на забивных сваях и фундамента неглубокого заложения
выявило значительную разницу в стоимости в пользу фундамента ФМЗ. Он вышел
экономичнее в 2,75 раза.
Размеры ростверка в плане 1500х1500 мм. Ростверк имеет одну ступень высотой
900 мм и вылетом 375 мм.
- Разработана технологическая карта на монтаж каркаса Продолжительность
работ по технологической карте – 11 дней.
- Разработан объектный стройгенплан на основной период строительства. На
стройгенплане запроектированы: бытовой городок, склады для хранения материалов,
площадка для мойки колес, КПП, временные дороги, временные сооружения, временный
водопровод и электросеть.
- Произведен расчет стоимости строительства на основании локальной сметы на
устройство каркаса .
Стоимость строительства спортивного зала МБОУ «Таятская основная
общеобразовательная школа им. Героя России И. Кропочева» на 16 посещение в смену в
Каратузском районе составила 45880,35 тыс. рублей согласно расчету НЦС.
При составлении локального сметного расчета была использована база ФЕР2020.
Для составления сметной документации применены федеральные единичные
расценки на строительные и монтажные работы, составленные в нормах и ценах,
введенных с 1 января 2001 года.
Локальный сметный расчет на устройство устройство металлического каркаса
Сметная стоимость строительных работ на устройство монолитной плиты 3239031,6
тыс.руб. Сметная трудоемкость 787,73 чел.час
При проектировании здания были получены такие архитектурные и конструктивные
решения, которые наиболее полно отвечают своему назначению, обладают высокими
82
архитектурно-художественными качествами, обеспечивают зданию прочность,
экономичность возведения и эксплуатации.
Графическая часть бакалаврской работы выполнена с помощью программ
AutoCAD2012. Применен программный комплекс «Гранд-смета, программный комплекс
SCAD Office v.11.5
проектирования и строительства «Спортивный зал МБОУ Каратузского района
Красноярского края».
- Разработаны архитектурно – планировочные решения. Вид строительства – новое.
– Спортивный зал МБОУ Каратузского района расположенной по адресу: с. Таяты
Красноярского края .Габариты здания в плане:
Проектируемое здание спортивного зала 1-но этажное, прямоугольной формы в
плане. Размеры проектируемого здания в осях 1-4 18,00м, в осях А-Д 20,86м.
Высота первого этажа переменная: от пола до подвесного потолка
вспомогательных помещений составляет 3,0м., высота спортивного зала до низа балок
5,6м и 7,7м.
В здании запроектирован технический этаж на отм. - 2,28 для размещения
технических помещений. Высота технического этажа до низа плиты перекрытия - 1,9м.
За относительную отметку 0,000 принята отметка чистого пола 1-го этажа, что
соответствует абсолютной отметке 336,16 по генплану
Выполнен теплотехнический расчет ограждающих конструкций стенового
ограждения, кровли, окна.
- Разработаны решения по внутренней и наружной отделке, заполнению оконных и
дверных проемов.
- В рамках дипломного проекта, согласно индивидуальному заданию, производим
расчёт поперечника здания в осях 3/А-Д (с подбором поперечного сечения основных
несущих конструкций-стропильной балки, колонны), а также конструирование узла
сопряжения балки перекрытия с колонной.
- Запроектирован и произведено сравнение технико-экономических показателей
устройства фундамента на забивных сваях и фундамента неглубокого заложения
выявило значительную разницу в стоимости в пользу фундамента ФМЗ. Он вышел
экономичнее в 2,75 раза.
Размеры ростверка в плане 1500х1500 мм. Ростверк имеет одну ступень высотой
900 мм и вылетом 375 мм.
- Разработана технологическая карта на монтаж каркаса Продолжительность
работ по технологической карте – 11 дней.
- Разработан объектный стройгенплан на основной период строительства. На
стройгенплане запроектированы: бытовой городок, склады для хранения материалов,
площадка для мойки колес, КПП, временные дороги, временные сооружения, временный
водопровод и электросеть.
- Произведен расчет стоимости строительства на основании локальной сметы на
устройство каркаса .
Стоимость строительства спортивного зала МБОУ «Таятская основная
общеобразовательная школа им. Героя России И. Кропочева» на 16 посещение в смену в
Каратузском районе составила 45880,35 тыс. рублей согласно расчету НЦС.
При составлении локального сметного расчета была использована база ФЕР2020.
Для составления сметной документации применены федеральные единичные
расценки на строительные и монтажные работы, составленные в нормах и ценах,
введенных с 1 января 2001 года.
Локальный сметный расчет на устройство устройство металлического каркаса
Сметная стоимость строительных работ на устройство монолитной плиты 3239031,6
тыс.руб. Сметная трудоемкость 787,73 чел.час
При проектировании здания были получены такие архитектурные и конструктивные
решения, которые наиболее полно отвечают своему назначению, обладают высокими
82
архитектурно-художественными качествами, обеспечивают зданию прочность,
экономичность возведения и эксплуатации.
Графическая часть бакалаврской работы выполнена с помощью программ
AutoCAD2012. Применен программный комплекс «Гранд-смета, программный комплекс
SCAD Office v.11.5
