Тема: Здание биофильтров с подвесным транспортом в г. Ужуре Красноярского края
Характеристики работы
Тип работы
Бакалаврская работа
Предмет
Строительство
Объем:
165 листов
Год:
2022
Просмотров:
62
4600
руб.
🛒 Купить работу
Не подходит эта работа?
Закажите новую по вашим требованиям
Узнать цену на написание
Закажите новую по вашим требованиям
Представленный материал является образцом учебного исследования, примером структуры и содержания учебного исследования по заявленной теме. Размещён исключительно в информационных и ознакомительных целях.
Workspay.ru оказывает информационные услуги по сбору, обработке и структурированию материалов в соответствии с требованиями заказчика.
Размещение материала не означает публикацию произведения впервые и не предполагает передачу исключительных авторских прав третьим лицам.
Материал не предназначен для дословной сдачи в образовательные организации и требует самостоятельной переработки с соблюдением законодательства Российской Федерации об авторском праве и принципов академической добросовестности.
Авторские права на исходные материалы принадлежат их законным правообладателям. В случае возникновения вопросов, связанных с размещённым материалом, просим направить обращение через форму обратной связи.
Настоящий учебно-методический информационный материал размещён в ознакомительных и исследовательских целях и представляет собой пример учебного исследования. Не является готовым научным трудом и требует самостоятельной переработки.

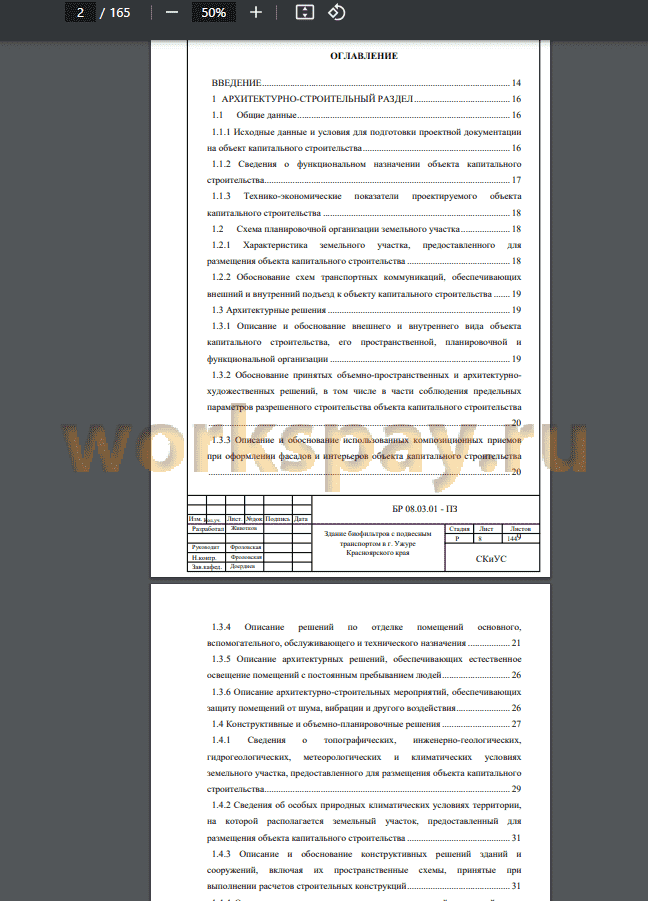

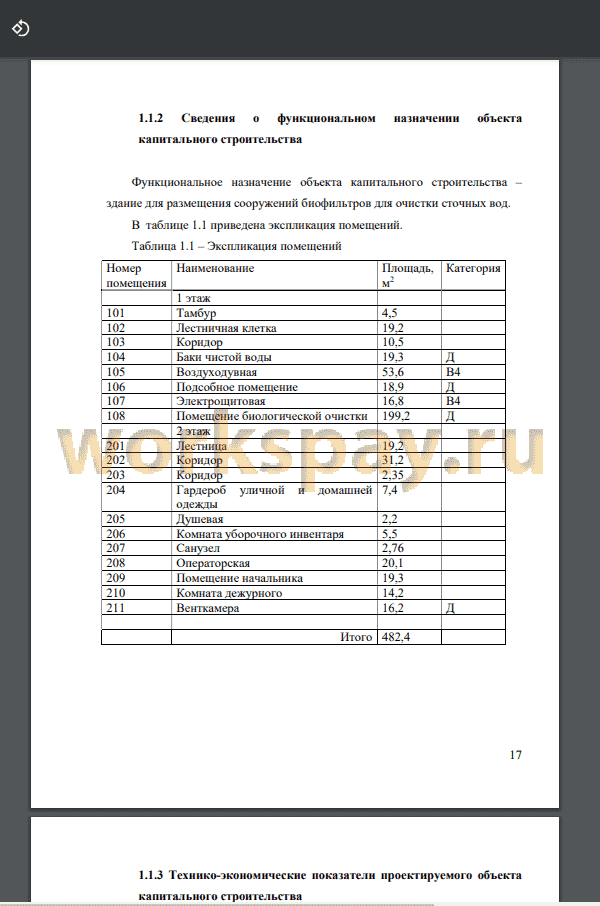

📋 Содержание
ВВЕДЕНИЕ 14
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 16
1.1 Общие данные 16
1.1.1 Исходные данные и условия для подготовки проектной документации
на объект капитального строительства 16
1.1.2 Сведения о функциональном назначении объекта капитального
строительства 17
1.1.3 Технико-экономические показатели проектируемого объекта
капитального строительства 18
1.2 Схема планировочной организации земельного участка 18
1.2.1 Характеристика земельного участка, предоставленного для
размещения объекта капитального строительства 18
1.2.2 Обоснование схем транспортных коммуникаций, обеспечивающих
внешний и внутренний подъезд к объекту капитального строительства 19
1.3 Архитектурные решения 19
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта
капитального строительства, его пространственной, планировочной и функциональной организации 19
1.3.2 Обоснование принятых объемно-пространственных и архитектурнохудожественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства 20
1.3.3 Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства 20
1.3.4 Описание решений по отделке помещений основного,
вспомогательного, обслуживающего и технического назначения 21
1.3.5 Описание архитектурных решений, обеспечивающих естественное
освещение помещений с постоянным пребыванием людей 26
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих
защиту помещений от шума, вибрации и другого воздействия 26
1.4 Конструктивные и объемно-планировочные решения 27
1.4.1 Сведения о топографических, инженерно-геологических,
гидрогеологических, метеорологических и климатических условиях земельного участка, предоставленного для размещения объекта капитального строительства 29
1.4.2 Сведения об особых природных климатических условиях территории,
на которой располагается земельный участок, предоставленный для размещения объекта капитального строительства 31
1.4.3 Описание и обоснование конструктивных решений зданий и
сооружений, включая их пространственные схемы, принятые при выполнении расчетов строительных конструкций 31
1.4.4 Описание конструктивных и технических решений подземной части
объекта капитального строительства 32
1.4.5 Обоснование проектных решений и мероприятий 32
1.4.5.1 Обоснование проектных решений и мероприятий, обеспечивающих соблюдение требуемых теплозащитных характеристик ограждающих
конструкций 32
1.4.5.2 Обоснование проектных решений и мероприятий, обеспечивающих пожарную безопасность 34
1.5 Мероприятия по обеспечению доступа инвалидов 35
2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ 36
2.1 Описание и компоновка каркаса здания 36
2.2. Расчет и конструирование элементов покрытия 38
2.2.1 Расчет прогона покрытия 38
2.2.2 Расчет и конструирование стропильной фермы 44
3 ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ 51
3.1 Анализ грунтовых условий 51
3.2 Сбор нагрузок на фундамент 53
3.3 Проектирование столбчатого фундамента под монолитную колонну.... 54
3.3.1 Определение глубины заложения фундамента 54
3.2.2 Определение ширины и длины подошвы столбчатого фундамента 55
3.3.3 Определение расчетного сопротивления грунта основания 56
3.3.4 Расчет основания по деформациям 57
3.3.5 Конструирование столбчатого фундамента 59
3.3.6 Расчет фундамента на изгиб 61
3.4 Проектирование фундамента из забивных свай 65
3.4.1 Назначение вида сваи 65
3.4.2 Определение несущей способности забивной сваи 66
3.4.3 Определение числа свай в фундаменте 68
3.4.5 Подбор диаметра арматуры 70
3.5 Расчет стоимости и трудоемкости возведения столбчатого и свайного
фундаментов 71
3.6 Технико-экономическое обоснование 73
4. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 75
4.1 Технологическая карта на монтаж сэндвич-панелей 75
4.1.1 Область применения 75
4.1.2 Общие положения 75
4.1.3 Организация и технология выполнения работ 76
4.1.4 Требования к качеству работ 96
4.1.5 Потребность в материально-технических ресурсах 100
4.1.6 Техника безопасности и охрана труда 102
4.1.7 Технико - экономические показатели 105
5 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 107
5.1 Характеристика района и объекта строительства 107
5.2 Оценка развитости транспортной инфраструктуры 109
5.3 Сведения о возможности использования местной рабочей силы при
осуществлении строительства 109
5.4 Характеристика земельного участка, отведенного для строительства . 110
5.5 Описание особенностей проведения работ в условиях стесненной
городской застройки 110
5.6 Организационно-технологическая схема строительства 111
5.7 Технологическая последовательность работ при возведении объектов
капитального строительства и их отдельных элементов 111
5.8 Календарный срок строительства 112
5.9 Обоснование принятой продолжительности строительства 112
5.10 Обоснование потребности строительства в кадрах 113
5.11 Обоснование потребности в основных строительных машинах и
механизмах 114
5.12 Потребность строительства в электрической энергии, топливе, воде,
кислороде, сжатом воздухе 115
5.13 Определение потребности во временных административно-бытовых
зданиях 117
5.14 Подсчет потребности во временных зданиях и сооружениях 119
5.15 Обоснование потребности в жилье и социально-бытовом обслуживании
персонала, участвующего в строительстве 121
5.16 Описание проектных решений и мероприятий по охране окружающей
среды в период строительства 121
5.17 Проектные решения и мероприятия по охране объекта в период
строительства 122
5.18 Перечень мероприятий по организации мониторинга за состоянием
зданий и сооружений, расположенных в непосредственной близости от строящегося объекта, земляные, строительные, монтажные и иные работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений 123
5 ЭКОНОМИКА СТРОИТЕЛЬСТВА 126
5.1 Определение сметной стоимости общестроительных работ 126
5.2 Технико-экономические показатели объекта строительства 130
ЗАКЛЮЧЕНИЕ 132
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 139
Приложение А. Локальный сметный расчет на общестроительные работы
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 16
1.1 Общие данные 16
1.1.1 Исходные данные и условия для подготовки проектной документации
на объект капитального строительства 16
1.1.2 Сведения о функциональном назначении объекта капитального
строительства 17
1.1.3 Технико-экономические показатели проектируемого объекта
капитального строительства 18
1.2 Схема планировочной организации земельного участка 18
1.2.1 Характеристика земельного участка, предоставленного для
размещения объекта капитального строительства 18
1.2.2 Обоснование схем транспортных коммуникаций, обеспечивающих
внешний и внутренний подъезд к объекту капитального строительства 19
1.3 Архитектурные решения 19
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта
капитального строительства, его пространственной, планировочной и функциональной организации 19
1.3.2 Обоснование принятых объемно-пространственных и архитектурнохудожественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства 20
1.3.3 Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства 20
1.3.4 Описание решений по отделке помещений основного,
вспомогательного, обслуживающего и технического назначения 21
1.3.5 Описание архитектурных решений, обеспечивающих естественное
освещение помещений с постоянным пребыванием людей 26
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих
защиту помещений от шума, вибрации и другого воздействия 26
1.4 Конструктивные и объемно-планировочные решения 27
1.4.1 Сведения о топографических, инженерно-геологических,
гидрогеологических, метеорологических и климатических условиях земельного участка, предоставленного для размещения объекта капитального строительства 29
1.4.2 Сведения об особых природных климатических условиях территории,
на которой располагается земельный участок, предоставленный для размещения объекта капитального строительства 31
1.4.3 Описание и обоснование конструктивных решений зданий и
сооружений, включая их пространственные схемы, принятые при выполнении расчетов строительных конструкций 31
1.4.4 Описание конструктивных и технических решений подземной части
объекта капитального строительства 32
1.4.5 Обоснование проектных решений и мероприятий 32
1.4.5.1 Обоснование проектных решений и мероприятий, обеспечивающих соблюдение требуемых теплозащитных характеристик ограждающих
конструкций 32
1.4.5.2 Обоснование проектных решений и мероприятий, обеспечивающих пожарную безопасность 34
1.5 Мероприятия по обеспечению доступа инвалидов 35
2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ 36
2.1 Описание и компоновка каркаса здания 36
2.2. Расчет и конструирование элементов покрытия 38
2.2.1 Расчет прогона покрытия 38
2.2.2 Расчет и конструирование стропильной фермы 44
3 ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ 51
3.1 Анализ грунтовых условий 51
3.2 Сбор нагрузок на фундамент 53
3.3 Проектирование столбчатого фундамента под монолитную колонну.... 54
3.3.1 Определение глубины заложения фундамента 54
3.2.2 Определение ширины и длины подошвы столбчатого фундамента 55
3.3.3 Определение расчетного сопротивления грунта основания 56
3.3.4 Расчет основания по деформациям 57
3.3.5 Конструирование столбчатого фундамента 59
3.3.6 Расчет фундамента на изгиб 61
3.4 Проектирование фундамента из забивных свай 65
3.4.1 Назначение вида сваи 65
3.4.2 Определение несущей способности забивной сваи 66
3.4.3 Определение числа свай в фундаменте 68
3.4.5 Подбор диаметра арматуры 70
3.5 Расчет стоимости и трудоемкости возведения столбчатого и свайного
фундаментов 71
3.6 Технико-экономическое обоснование 73
4. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 75
4.1 Технологическая карта на монтаж сэндвич-панелей 75
4.1.1 Область применения 75
4.1.2 Общие положения 75
4.1.3 Организация и технология выполнения работ 76
4.1.4 Требования к качеству работ 96
4.1.5 Потребность в материально-технических ресурсах 100
4.1.6 Техника безопасности и охрана труда 102
4.1.7 Технико - экономические показатели 105
5 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 107
5.1 Характеристика района и объекта строительства 107
5.2 Оценка развитости транспортной инфраструктуры 109
5.3 Сведения о возможности использования местной рабочей силы при
осуществлении строительства 109
5.4 Характеристика земельного участка, отведенного для строительства . 110
5.5 Описание особенностей проведения работ в условиях стесненной
городской застройки 110
5.6 Организационно-технологическая схема строительства 111
5.7 Технологическая последовательность работ при возведении объектов
капитального строительства и их отдельных элементов 111
5.8 Календарный срок строительства 112
5.9 Обоснование принятой продолжительности строительства 112
5.10 Обоснование потребности строительства в кадрах 113
5.11 Обоснование потребности в основных строительных машинах и
механизмах 114
5.12 Потребность строительства в электрической энергии, топливе, воде,
кислороде, сжатом воздухе 115
5.13 Определение потребности во временных административно-бытовых
зданиях 117
5.14 Подсчет потребности во временных зданиях и сооружениях 119
5.15 Обоснование потребности в жилье и социально-бытовом обслуживании
персонала, участвующего в строительстве 121
5.16 Описание проектных решений и мероприятий по охране окружающей
среды в период строительства 121
5.17 Проектные решения и мероприятия по охране объекта в период
строительства 122
5.18 Перечень мероприятий по организации мониторинга за состоянием
зданий и сооружений, расположенных в непосредственной близости от строящегося объекта, земляные, строительные, монтажные и иные работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений 123
5 ЭКОНОМИКА СТРОИТЕЛЬСТВА 126
5.1 Определение сметной стоимости общестроительных работ 126
5.2 Технико-экономические показатели объекта строительства 130
ЗАКЛЮЧЕНИЕ 132
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 139
Приложение А. Локальный сметный расчет на общестроительные работы
📖 Введение
Объектом выпускной квалификационной работы является здание биофильтров с подвесным транспортом в г. Ужуре Красноярского края.
Актуальность темы работы обоснована необходимостью очистки сточных вод в г. Ужуре Красноярского края. В проектируемом здании предусмотрено расположение сооружений биофильтров для очистки сточных вод.
Функциональное назначение биофильтров подробно рассмотрено в работе И.В. Журавлева «Проектирование сооружений биологической очистки сточных вод». Биофильтры - это сооружения, в которых сточная жидкость фильтруется через крупнозернистый материал покрытий биологической пленкой. Биологические пленки представляют собой колонии аэробных микроорганизмов. Микробиальный состав меняется по высоте сооружения, что соответствует постепенному снижению нагрузки по загрязнениям в направлении фильтрации и нарастанию растворенного кислорода в очищенной воде.
Сущность биологического процесса заключается в протекании загрязненной сточной воды слой фильтрующей загрузки. Сточная жидкость омывает тонким слоем поверхность фильтрующего материала. В результате из сточной жидкости извлекаются как нерастворимые, так и растворимые органические вещества. Происходит процесс поглощения биологической плёнкой (аэробными микроорганизмами) органических веществ, которые в слое фильтрующей загрузки подвергаются окислению. В результате жизнедеятельности аэробных микробов происходит процесс минерализации органических веществ. Отработанная и отмершая биоплёнка смывается протекающей сточной водой и выносится из биофильтра.
Биофильтр состоит из следующих элементов:
1) фильтрующей загрузки, помещённой в резервуар с водонепроницаемыми или водопроницаемыми стенками;
2) водораспределительного устройства;
3) дренажного устройства;
4) воздухораспределительного устройства.
В ВКР рассматривается здание с расположенными внутри двумя биофильтрами с двумя рабочими секциями.
Ужур - это небольшой город в Красноярском крае, расположенный на реках Ужурка и Чернавка, в 300 км к юго-западу от краевого центра. Площадь города составляет 39 км2. Численность населения около 15 тысяч человек. В настоящее время очистные сооружения сточных вод в городе отсутствуют. Местоположение объекта приведено на рисунке 1.
Вышеуказанная информация обосновывает выбранную тему выпускной квалификационной работы и месторасположение объекта строительства.
Проектные решения учитывают климатические и инженерногеологические условия района строительства.
Целью выпускной квалификационной работы (далее по тексту - ВКР) является разработка следующих разделов в рамках ВКР:
• архитектурно-строительный раздел;
• расчетно-конструктивный, включая основания и фундаменты;
• технология и организация строительного производства;
• экономика строительства.
Актуальность темы работы обоснована необходимостью очистки сточных вод в г. Ужуре Красноярского края. В проектируемом здании предусмотрено расположение сооружений биофильтров для очистки сточных вод.
Функциональное назначение биофильтров подробно рассмотрено в работе И.В. Журавлева «Проектирование сооружений биологической очистки сточных вод». Биофильтры - это сооружения, в которых сточная жидкость фильтруется через крупнозернистый материал покрытий биологической пленкой. Биологические пленки представляют собой колонии аэробных микроорганизмов. Микробиальный состав меняется по высоте сооружения, что соответствует постепенному снижению нагрузки по загрязнениям в направлении фильтрации и нарастанию растворенного кислорода в очищенной воде.
Сущность биологического процесса заключается в протекании загрязненной сточной воды слой фильтрующей загрузки. Сточная жидкость омывает тонким слоем поверхность фильтрующего материала. В результате из сточной жидкости извлекаются как нерастворимые, так и растворимые органические вещества. Происходит процесс поглощения биологической плёнкой (аэробными микроорганизмами) органических веществ, которые в слое фильтрующей загрузки подвергаются окислению. В результате жизнедеятельности аэробных микробов происходит процесс минерализации органических веществ. Отработанная и отмершая биоплёнка смывается протекающей сточной водой и выносится из биофильтра.
Биофильтр состоит из следующих элементов:
1) фильтрующей загрузки, помещённой в резервуар с водонепроницаемыми или водопроницаемыми стенками;
2) водораспределительного устройства;
3) дренажного устройства;
4) воздухораспределительного устройства.
В ВКР рассматривается здание с расположенными внутри двумя биофильтрами с двумя рабочими секциями.
Ужур - это небольшой город в Красноярском крае, расположенный на реках Ужурка и Чернавка, в 300 км к юго-западу от краевого центра. Площадь города составляет 39 км2. Численность населения около 15 тысяч человек. В настоящее время очистные сооружения сточных вод в городе отсутствуют. Местоположение объекта приведено на рисунке 1.
Вышеуказанная информация обосновывает выбранную тему выпускной квалификационной работы и месторасположение объекта строительства.
Проектные решения учитывают климатические и инженерногеологические условия района строительства.
Целью выпускной квалификационной работы (далее по тексту - ВКР) является разработка следующих разделов в рамках ВКР:
• архитектурно-строительный раздел;
• расчетно-конструктивный, включая основания и фундаменты;
• технология и организация строительного производства;
• экономика строительства.
✅ Заключение
Объектом выпускной квалификационной работы является здание биофильтров с подвесным транспортом в г. Ужуре Красноярского края.
Актуальность темы работы обоснована необходимостью очистки сточных вод в г. Ужуре Красноярского края. В проектируемом здании предусмотрено расположение сооружений биофильтров для очистки сточных вод.
Технико-экономические показатели объекта:
• Общая площадь здания - 519,3 м2.
• Полезная площадь - 482,4 м2.
• Площадь застройки - 567,0 м2.
• Строительный объем - 5235,4 м3.
• Этажность здания - один этаж.
Здание II степени огнестойкости [11].
Класс конструктивной пожарной опасности здания СО [11].
Уровень ответственности - нормальный (согласно п.9 ст.4 Федерального закона № 384-Ф3) [11].
Здание биофильтров - прямоугольной формы в плане здание. Размеры здания в плане (в крайних осях) - 18,0 х 24,0 м. Высота здания 12,33 м (в коньке). Отметка низа несущих конструкций покрытия - +8,650.
Здание биофильтров одноэтажное со встроенными помещениями: в осях А-Б на отм. +3,600 расположены административно-бытовые помещения, в осях Б- В на отм. +3,000 и +4,200 предусмотрены технологические площадки для обслуживания оборудования.
Вид строительства - новое.
За относительную отметку 0,000 принят уровень чистого пола первого этажа.
Каркас здания биофильтров выполнен смешанным: колонны, перекрытия в осях А-Б железобетонные, балки перекрытия, балки технологических площадок, элементы покрытия из металлических конструкций.
Здание биофильтров оборудовано подвесным краном грузоподъемностью 1,0 тн в осях Б-Г.
В осях А-Б предусмотрены межэтажные перекрытия на отметках +3,600 и +7,200. Перекрытия железобетонные из панелей ПК 60.12-8 и ПК 30.12-8 по серии 1.141.1-65 и монолитных участков, опираются на металлические балки.
В осях Б-Г - 1-3 расположены технологические площадки для обслуживания оборудования. Покрытие технологической площадки в осях В- Г/ 1-2 - монолитное железобетонное толщиной 200 мм по железобетонным балкам сечением 300х450 мм. Покрытие остальных технологических площадок из рифленой стали толщиной 6 мм опирается на металлические балки.
Ограждающие конструкции предусмотрены из сэндвич-панелей марки ПТСМ М (с негорючей изоляцией толщиной 150 мм (стеновые) и 200 мм (кровельные). Раскладка стеновых ограждающих конструкций - горизонтальная, крепление сэндвич-панелей осуществляется на железобетонные колонны каркаса. Внутренние стены: кирпичные толщиной 250 мм лестничной клетки, на первом этаже - сэндвич-панели толщиной 120 мм, на втором этаже по оси Б - сэндвич-панель толщиной 120 мм, перегородки 2-го этажа - гипсокартонные по системе Кнауф.
В здании предусмотрены оконные проемы для естественного освещения.
Фундамент - столбчатый.
Кровля - двухскатная с уклоном 12 %. Водосток организованный. На кровле предусмотрены ограждения и снегозадерживающие устройства. Для выхода на кровлю по оси 1 предусмотрена противопожарная металлическая лестница.
В архитектурно-строительном разделе выполнены теплотехнические расчеты стен, покрытия и окон. Приняты по ТУ 5284-371-39124899 «Панели металлические стеновые и кровельные с минераловатным и пенополистирольным утеплителем» толщина стеновой сэндвич-панели с минераловатным утеплителем 150 мм, а кровельной 200 мм.
Проектом предусмотрены конструктивные и объемно-планировочные решения, обеспечивающие пожарную безопасность здания и эвакуацию людей в случае пожара. Также объёмно-пространственные решения здания обеспечивают требуемое естественное освещение, санитарноэпидемиологические и экологические требования по охране здоровья людей и окружающей природной среды.
Каркас здания выполнен смешанным из железобетонных и стальных конструкций. Конструктивная схема здания - рамно-связевая. Поперечные рамы, расположенные с шагом 6 м, состоят из внутренних и наружных железобетонных колонн, балок перекрытия и ферм покрытия.
Неизменяемость системы обеспечивается:
• жестким сопряжением колонн с фундаментами;
• диском жесткости покрытия здания;
• рамными узлами в поперечном направлении и вертикальными связями между колоннами в продольном направлении.
Диск жесткости покрытия обеспечивается горизонтальными и вертикальными связями по покрытию.
Здание биофильтров одноэтажное со встроенными площадками. Размеры здания в плане по крайним осям - 24,0х78,0 м. Отметка низа несущих конструкций покрытия (полезная высота) - + 8,650.
Здание в осях Б-Г оборудовано подвесным краном грузоподъемностью 1 тн. Пролет крана 9,0 м.
Каркас здания биофильтров смешанный. Колонны и перекрытия - железобетонные. Балки перекрытия в осях А-Б и технологических площадок, элементы покрытия - металлические.
Конструктивная схема - рамно-связевая. Каркас здания образован поперечными рамами, состоящими из железобетонных колонн, балок перекрытия и ферм покрытия. Шаг поперечных рам каркаса 6,0 м.
Схемы расположения элементов, разрезы приведены в графической части. Поперечные сечения стальных элементов приведены в ведомости элементов в графической части.
Колонны монолитные железобетонные сечением 400х500 мм. Заглубление колонн ниже отм. 0,000 - 0,3 м. На колонны устанавливается стойка опорная стальная, к которой крепится стропильная ферма пролетом 18 м. По верхнему и нижнему поясу стропильных ферм предусмотрены связи, которые создают жесткий диск покрытия.....
Актуальность темы работы обоснована необходимостью очистки сточных вод в г. Ужуре Красноярского края. В проектируемом здании предусмотрено расположение сооружений биофильтров для очистки сточных вод.
Технико-экономические показатели объекта:
• Общая площадь здания - 519,3 м2.
• Полезная площадь - 482,4 м2.
• Площадь застройки - 567,0 м2.
• Строительный объем - 5235,4 м3.
• Этажность здания - один этаж.
Здание II степени огнестойкости [11].
Класс конструктивной пожарной опасности здания СО [11].
Уровень ответственности - нормальный (согласно п.9 ст.4 Федерального закона № 384-Ф3) [11].
Здание биофильтров - прямоугольной формы в плане здание. Размеры здания в плане (в крайних осях) - 18,0 х 24,0 м. Высота здания 12,33 м (в коньке). Отметка низа несущих конструкций покрытия - +8,650.
Здание биофильтров одноэтажное со встроенными помещениями: в осях А-Б на отм. +3,600 расположены административно-бытовые помещения, в осях Б- В на отм. +3,000 и +4,200 предусмотрены технологические площадки для обслуживания оборудования.
Вид строительства - новое.
За относительную отметку 0,000 принят уровень чистого пола первого этажа.
Каркас здания биофильтров выполнен смешанным: колонны, перекрытия в осях А-Б железобетонные, балки перекрытия, балки технологических площадок, элементы покрытия из металлических конструкций.
Здание биофильтров оборудовано подвесным краном грузоподъемностью 1,0 тн в осях Б-Г.
В осях А-Б предусмотрены межэтажные перекрытия на отметках +3,600 и +7,200. Перекрытия железобетонные из панелей ПК 60.12-8 и ПК 30.12-8 по серии 1.141.1-65 и монолитных участков, опираются на металлические балки.
В осях Б-Г - 1-3 расположены технологические площадки для обслуживания оборудования. Покрытие технологической площадки в осях В- Г/ 1-2 - монолитное железобетонное толщиной 200 мм по железобетонным балкам сечением 300х450 мм. Покрытие остальных технологических площадок из рифленой стали толщиной 6 мм опирается на металлические балки.
Ограждающие конструкции предусмотрены из сэндвич-панелей марки ПТСМ М (с негорючей изоляцией толщиной 150 мм (стеновые) и 200 мм (кровельные). Раскладка стеновых ограждающих конструкций - горизонтальная, крепление сэндвич-панелей осуществляется на железобетонные колонны каркаса. Внутренние стены: кирпичные толщиной 250 мм лестничной клетки, на первом этаже - сэндвич-панели толщиной 120 мм, на втором этаже по оси Б - сэндвич-панель толщиной 120 мм, перегородки 2-го этажа - гипсокартонные по системе Кнауф.
В здании предусмотрены оконные проемы для естественного освещения.
Фундамент - столбчатый.
Кровля - двухскатная с уклоном 12 %. Водосток организованный. На кровле предусмотрены ограждения и снегозадерживающие устройства. Для выхода на кровлю по оси 1 предусмотрена противопожарная металлическая лестница.
В архитектурно-строительном разделе выполнены теплотехнические расчеты стен, покрытия и окон. Приняты по ТУ 5284-371-39124899 «Панели металлические стеновые и кровельные с минераловатным и пенополистирольным утеплителем» толщина стеновой сэндвич-панели с минераловатным утеплителем 150 мм, а кровельной 200 мм.
Проектом предусмотрены конструктивные и объемно-планировочные решения, обеспечивающие пожарную безопасность здания и эвакуацию людей в случае пожара. Также объёмно-пространственные решения здания обеспечивают требуемое естественное освещение, санитарноэпидемиологические и экологические требования по охране здоровья людей и окружающей природной среды.
Каркас здания выполнен смешанным из железобетонных и стальных конструкций. Конструктивная схема здания - рамно-связевая. Поперечные рамы, расположенные с шагом 6 м, состоят из внутренних и наружных железобетонных колонн, балок перекрытия и ферм покрытия.
Неизменяемость системы обеспечивается:
• жестким сопряжением колонн с фундаментами;
• диском жесткости покрытия здания;
• рамными узлами в поперечном направлении и вертикальными связями между колоннами в продольном направлении.
Диск жесткости покрытия обеспечивается горизонтальными и вертикальными связями по покрытию.
Здание биофильтров одноэтажное со встроенными площадками. Размеры здания в плане по крайним осям - 24,0х78,0 м. Отметка низа несущих конструкций покрытия (полезная высота) - + 8,650.
Здание в осях Б-Г оборудовано подвесным краном грузоподъемностью 1 тн. Пролет крана 9,0 м.
Каркас здания биофильтров смешанный. Колонны и перекрытия - железобетонные. Балки перекрытия в осях А-Б и технологических площадок, элементы покрытия - металлические.
Конструктивная схема - рамно-связевая. Каркас здания образован поперечными рамами, состоящими из железобетонных колонн, балок перекрытия и ферм покрытия. Шаг поперечных рам каркаса 6,0 м.
Схемы расположения элементов, разрезы приведены в графической части. Поперечные сечения стальных элементов приведены в ведомости элементов в графической части.
Колонны монолитные железобетонные сечением 400х500 мм. Заглубление колонн ниже отм. 0,000 - 0,3 м. На колонны устанавливается стойка опорная стальная, к которой крепится стропильная ферма пролетом 18 м. По верхнему и нижнему поясу стропильных ферм предусмотрены связи, которые создают жесткий диск покрытия.....
