Реконструкция электрической части подстанции 220 кВ в части замены отделителей и короткозамыкателей 220 кВ на высоковольтные выключатели

Работа №140050

Тип работы

Бакалаврская работа

Предмет

электроэнергетика

Объем работы46
Год сдачи2023
Стоимость4800 руб.
ПУБЛИКУЕТСЯ ВПЕРВЫЕ
Просмотрено
9
Не подходит работа?

Узнай цену на написание


Аннотация 2
Введение 4
1 Определение балансов и режимов по ПС на перспективу до 2028 года.
Расчет токов короткого замыкания 7
1.1 Баланс мощности и расчеты электрических режимов 7
1.2 Расчет токов короткого замыкания 12
2 Выбор основных технических решений 14
2.1 Обоснование принятой схемы электроснабжения 14
2.2 Выбор основного оборудования 16
2.2.1 Выбор высоковольтного выключателя 19
2.2.2 Выбор трансформаторов тока 20

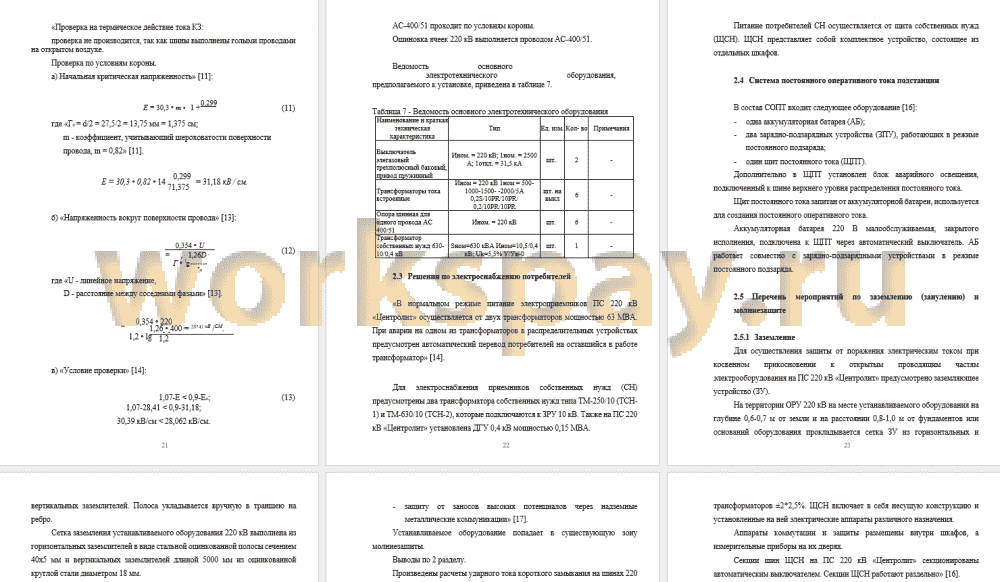

2.2.3 Выбор ошиновки ОРУ 220 кВ 20
2.3 Решения по электроснабжению потребителей 22
2.4 Система постоянного оперативного тока подстанции 23
2.5 Перечень мероприятий по заземлению (занулению) и молниезащите . 23
2.5.1 Заземление 23
2.5.2 Молниезащита 25
3 Собственные нужды подстанции 26
3.1 Расчет параметров собственных нужд 0,4 кВ 26
3.2 Выбор сечения жил кабелей по экономической плотности тока 29
3.3 Выбор сечений вновь прокладываемых кабельных линий по условиям
протекания длительно допустимого тока 29
3.4 Проверка сечения вновь прокладываемых питающих кабельных линий
по потере напряжения 30
3.5 Расчет токов короткого замыкания в системе СН 31
3.6 Проверка выбранных автоматических выключателей системы СН 36
3.7 Проверка кабелей на невозгорание при протекании тока КЗ 39
Заключение 42
Список используемой литературы 44

Подстанция 220 кВ «Центролит» располагается по адресу: Республика Мордовия, г. Саранск, Александровское шоссе, д. 44 «а». На рисунке 1 приведено ее расположение на карте региона.
Основными источниками электроснабжения ПС 220 кВ «Центролит» являются:
• ПС 220 кВ «Рузаевка» (филиал ПАО «ФСК ЕЭС» - Средне-Волжское ПМЭС), питание по ВЛ 220 кВ «Рузаевка-Центролит»;
• ПС 220 кВ «Комсомольская» (филиал ПАО «ФСК ЕЭС» - Средне­Волжское ПМЭС), питание по ВЛ 220 кВ «Центролит- Комсомольская»;
• ПС 220 кВ «Саранская» (филиал ПАО «ФСК ЕЭС» - Средне­Волжское ПМЭС), питание по ВЛ 220 кВ «Саранская-Центролит» с отпайкой на ПС «Тепличное».
Потребители электрической энергии на ПС 220 кВ «Центролит» получают питание по отходящим линиям 10 кВ.
Реконструируемая ПС 220 кВ «Центролит» включает в себя распределительные устройства 220 и 10 кВ.
«Тип схемы РУ:
• ОРУ-220 кВ - Нетиповая схема одна рабочая секционированная двумя выключателями система шин;
• ЗРУ 10 кВ - типовая схема №10-2 «Две, секционированные выключателями, системы шин».
Количество линий, подключенных к подстанции: РУ 220 кВ - 3 шт., ЗРУ-10 кВ - 21 шт.
Установленные трансформаторы: Т-1 - 63 МВА, Т-2 - 63 МВА» [3]. В части заходов линий электропередачи 220 кВ:
• ВЛ 220 кВ Саранская-Центролит с отпайкой на ПС «Тепличное» находится на балансе филиала ПАО «ФСК ЕЭС» - Средне-Волжское ПМЭС, а отпайка на ПС 220 кВ «Тепличное» находится на балансе АО «Тепличное»;
• ВЛ 220 кВ «Рузаевка - Центролит» находится на балансе филиала ПАО «ФСК ЕЭС» - Средне-Волжское ПМЭС;
• ВЛ 220 кВ «Центролит - Комсомольская» находится на балансе филиала ПАО «ФСК ЕЭС» - Средне-Волжское ПМЭС.
Оперативный ток на подстанции постоянный напряжением 220 В. Вид строительства - реконструкция.
В соответствии с планом проведения реконструкци на ПС 220 кВ «Центролит» предварительно предусматривается:
• Замена двух комплектов отделителей ОД-220 Т-1, ОД-220 Т-2 и короткозамыкателей КЗ 220 Т-1 ф.А, КЗ 220 Т-2- ф.А на элегазовые баковые выключатели 220 кВ с встроенными трансформаторами тока 220 кВ.
• Установка микропроцессорных шкафов РЗА на вновь
устанавливаемых выключателях присоединений: Т-1, Т-2 с
применением типовых шкафов РЗА.
• По результатам расчета нагрузки на ТСН предусматривается замена ТСН-1 типа ТМ-250-10/0,4 кВ на ТСН 630-10/0,4 кВ мощностью 630 кВА.
Существующая ПС 220 кВ «Центролит» является обслуживаемой с присутствием постоянного дежурного персонала. Хозяйственное водоснабжение подстанции осуществляется от существующих сетей водоснабжения. Питьевая вода на подстанции - привозная бутилированная.
Питание существующего щита собственных нужд 0,4 кВ подстанции осуществляется от двух трансформаторов собственных нужд: ТМ-630/10 (ТСН-1, ТСН-2). Электроснабжение трансформаторов собственных нужд ТСН-1 и ТСН-2 выполняется от шин ЗРУ 10 кВ.
Для питания ЩСН 0,4 кВ в послеаварийных и ремонтных режимах работы на подстанции установлена дизель-генераторная установка (ДГУ) мощностью 0,15 МВА.
Цель работы заключается в разработке мероприятий по замене отделителей и короткозамыкателей 220 кВ на элегазовые выключатели для повышения надежности функционирования подстанции.

Возникли сложности?

Нужна помощь преподавателя?

Помощь в написании работ!
ДИПЛОМНЫЕ МАГИСТЕРСКИЕ ДИССЕРТАЦИИ
КУРСОВЫЕ СТАТЬИ ВКР

Цель работы заключалась в разработке мероприятий по замене отделителей и короткозамыкателей 220 кВ на элегазовые выключатели для повышения надежности функционирования подстанции.
Проведены расчеты электрических режимов для режимов зимних максимальных нагрузок рабочего дня, зимних минимальных нагрузок рабочего дня, летних минимальных нагрузок рабочего дня, летних максимальных нагрузок рабочего дня на этапе 2028 г.
По результатам расчетов проведена проверка допустимости режимов работы, прилегающей к ПС 220 кВ «Центролит» электрической сети.
Максимальный расчетный ток по проектируемому оборудованию на ПС 220 кВ «Центролит»: Т-1(2) сторона 220 кВ - 66 А.
Согласно данным собственника, сформированным в рамках приказа Минэнерго России от 13.02.2019 № 102, максимально допустимый ток
перегрузки трансформаторов ПС 220 кВ Центролит: Т-1 сторона 220 кВ - 268 А; Т-2 сторона 220 кВ - 316 А.
С учетом вышеприведенных значений максимальных токов нагрузки, полученных по результатам выполненных расчетов режимов, технические характеристики вновь устанавливаемого оборудования не должны ограничивать допустимые токовые нагрузки присоединенных к распределительному устройству ПС 220 кВ «Центролит» ЛЭП и трансформаторов с учетом их перегрузочной способности согласно Правилам технологического функционирования электроэнергетических систем, утвержденным постановлением Правительства Российской Федерации от 13.08.2018 №937.
Отсутствует необходимость ввода новых устройств ПА на ПС 220 кВ «Центролит» и района вблизи объекта проектирования.
Оценка соответствия отключающей способности коммутационного оборудования к токам короткого замыкания позволила сделать вывод о том, что расчетный ток короткого замыкания не превышает отключающую способность вновь устанавливаемого коммутационного оборудования.
Произведены расчеты ударного тока короткого замыкания на шинах 220 кВ, периодической составляющей тока КЗ и термического действия тока КЗ.
Элегазовые выключатели выбраны по номинальным параметрам - напряжению, номинальному току, отключающей способности, проверены на термическую и динамическую стойкость.
Произведен выбор измерительных трансформаторов тока, ошиновки ОРУ 220, включая голые сталеалюминиевые провода.
Система постоянного оперативного тока подстанции не меняется, она состоит одной аккумуляторной батареи, двух зарядно-подзарядных устройств, работающих в режиме постоянного подзаряда, одного щита постоянного тока.
Сетка заземления устанавливаемого оборудования присоединяется к существующему контуру заземления ПС.
Все устанавливаемое оборудование попадает в существующую зону молниезащиты.
Расчет параметров собственных нужд 0,4 кВ выполнен в связи с проведением реконструкции ПС 220 кВ «Центролит». Питание ЩСН 0,4 кВ осуществляется от двух трансформаторов собственных нужд: ТСН-1 и ТСН-2 напряжением 10/0,4 кВ, мощностью 250 кВА и 630 кВА.
По результатам расчета нагрузки видно, что мощности ТСН-1 не достаточно для питания существующих и проектируемых нагрузок от ТСН-1 мощностью 250 кВА, в связи с чем предусматривается его замена на ТСН напряжением 10/0,4 кВ, мощностью 630 кВА.
Выполнен выбор сечений вновь прокладываемых кабельных линий по условиям протекания длительно допустимого тока, проведена проверка по потерям напряжения и на невозгорание в соответствии с циркуляром Ц02-98.
Рассчитаны значения токов КЗ в системе СН подстанции и выполнена проверка выбранных автоматических выключателей.
