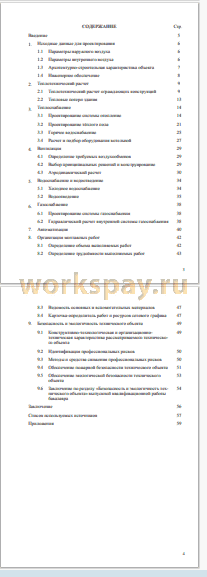

АННОТАЦИЯ 2
Введение 5
1 Исходные данные для проектирования 6
1.1 Параметры наружного воздуха 6
1.2 Параметры внутреннего воздуха 6
1.3 Архитектурно-строительная характеристика объекта 7
1.4 Инженерное обеспечение 8
2 Теплотехнический расчет 9
2.1 Теплотехнический расчет ограждающих конструкций 9
2.2 Тепловые потери здания 13
3. Теплоснабжение 14
3.1 Проектирование системы отопление 14
3.2 Проектирование тёплого пола 21
3.3 Горячее водоснабжение 25

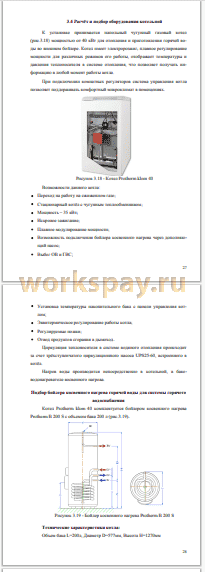

3.4 Расчет и подбор оборудования котельной 27
4. Вентиляция 29
4.1 Определение требуемых воздухообменов 29
4.2 Выбор принципиальных решений и конструирование 29
4.3 Аэродинамический расчет 30
5. Водоснабжение и водоотведение 34
5.1 Холодное водоснабжение 34
5.2 Водоотведение 35
6. Газоснабжение 38
6.1 Проектирование системы газоснабжения 38
6.2 Гидравлический расчет внутренней системы газоснабжения 38
7. Автоматизация 40
8. Организация монтажных работ 42
8.1 Определение объема выполняемых работ 42
8.2 Определение трудоёмкости выполняемых работ 43
8.3 Ведомость основных и вспомогательных материалов
8.4 Карточка-определитель работ и ресурсов сетевого графика 47
9. Безопасность и экологичность технического объекта 49
9.1 Конструктивно-технологическая и организационно- 49
техническая характеристика рассматриваемого техническо¬го объекта
9.2 Идентификация профессиональных рисков 50
9.3 Методы и средства снижения профессиональных рисков 50
9.4 Обеспечение пожарной безопасности технического объекта 51
9.5 Обеспечение экологической безопасности технического 53
объекта
9.6 Заключение по разделу «Безопасность и экологичность тех- 54
нического объекта» выпускной квалификационной работы бакалавра
Заключение 56
Список используемых источников 57
Приложения 59
АННОТАЦИЯ
В выпускной квалификационной работе разработан проект инженерно-технического обеспечения двухэтажного жилого дома с цокольным этажом и не отапливаемым чердаком, расположенного в с.п. Подстепки, Самарской области.
В проекте выполнены: теплотехнический расчет наружных ограждений, рассчитаны потери тепла через ограждающие конструкции, произведен расчет двухтрубной тупиковой системы отопления, с разводкой на каждый этаж. Были выполнены гидравлические расчеты: коллекторной системы теплого пола в помещениях тамбура, сан. узлов, и кухни-столовой. Произведен выбор и расчет площади поверхности отопительных приборов, подобрано оборудование котельной и насосы.
Так же, рассчитана естественная вентиляция из котельной, санитарных узлов, кухни-столовой и гаража. Удаление воздуха предусмотрено через отдельные каналы, расположенные в стенах.
Рассчитана система холодного и горячего водоснабжения и водоотведения из полипропиленовых труб. Произведен расчет системы газоснабжения котельной.
Предназначение внутренних сетей - обеспечение требуемых параметров микроклимата в отдельных помещениях индивидуального жилого дома. Чтобы поддерживать определенный тепловой режим и комфортные условия в доме осуществляется установка системы отопления, которая необходима для возмещения тепловых потерь и создания надлежащего температурного режима в помещениях с постоянным или временным пребыванием людей. Так же, существует необходимость поддержки температуры на поверхности наружных стен, для предотвращения появления конденсата в их толще.
Необходимо соблюдение воздушного режима, определяющегося в зависимости от назначения помещений, при котором проживание людей будет комфортным.
Во время жизненного процесса у человека присутствует потребность использования холодной и горячей воды с определенными температурными параметрами. Вода поступление в дом через систему водоснабжения, используется и, затем, производится её удаление через систему канализации в септик. При проектировании системы необходимо правильно подобрать диаметры трубопроводов, чтобы требуемым напором обеспечивались все водоразборные приборы в жилом доме.
Цель проекта - запроектировать в индивидуальном жилом доме системы отопления, теплого пола, водоснабжения, водоотведения, вентиляции и газоснабжения.
Бакалаврская работа выполнена в соответствии с утвержденным заданием по дипломному проектированию и архитектурно-строительных чертежей.
Индивидуальный жилой дом запроектирован в соответствии с нормативными документами.
В проекте проведены: теплотехнический расчёт наружных ограждений и определены потери теплоты через отдельные ограждающие конструкции помещений.
Так же, была запроектирована система отопления, рассчитаны площадь и количество секций отопительных приборов. Разработана система тёплых полов, спроектированы: система естественной вытяжной вентиляции, системы холодного и горячего водоснабжения, система отвода сточных вод (канализация) и произведён расчёт системы газоснабжение котельной установки. Произведен расчёт и подбор требуемого оборудования для котельной дома.
