Аннотация 2
Введение 4
1 Характеристика проектируемого объекта 5
2 Определение расчетных нагрузок по цехам предприятия 7
3 Выбор количества и номинальной мощности трансформаторов на цеховой трансформаторной подстанции 14
4 Технико-экономическое сравнение вариантов установки трансформаторов на ГПП предприятия 24
5 Обоснование электрической схемы на ГПП 32
6 Определение значений токов КЗ 33
7 Выбор электрических аппаратов и проводников на ГПП предприятия 37
8 Определение параметров системы заземления на ГПП 53
Заключение 56
Список используемых источников 57

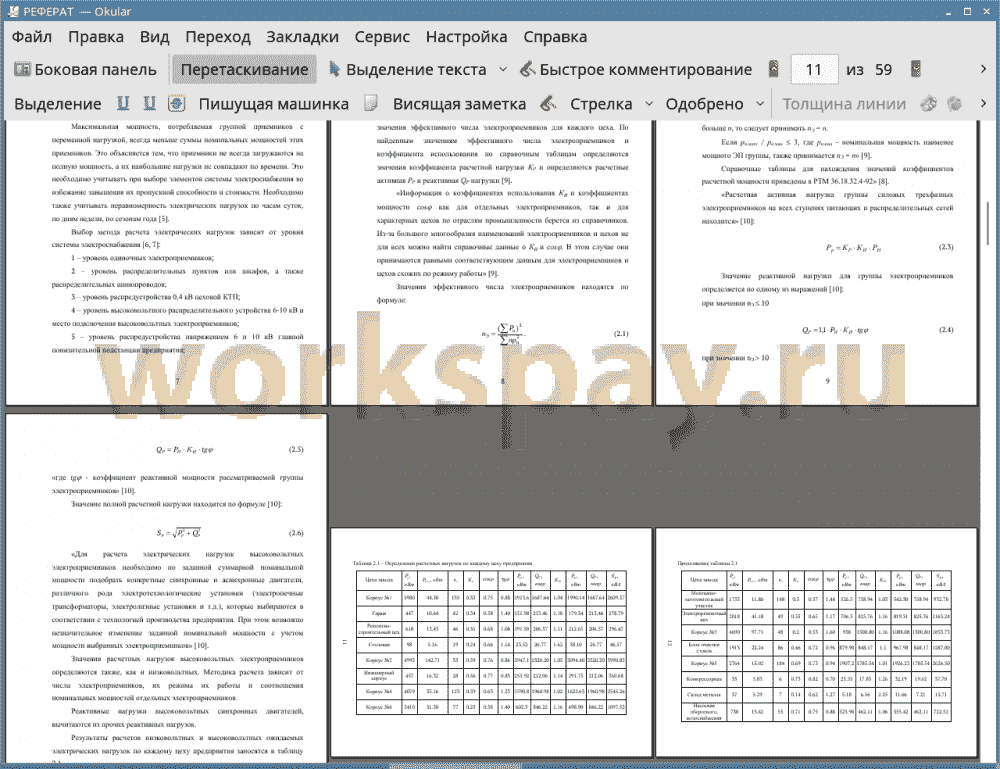

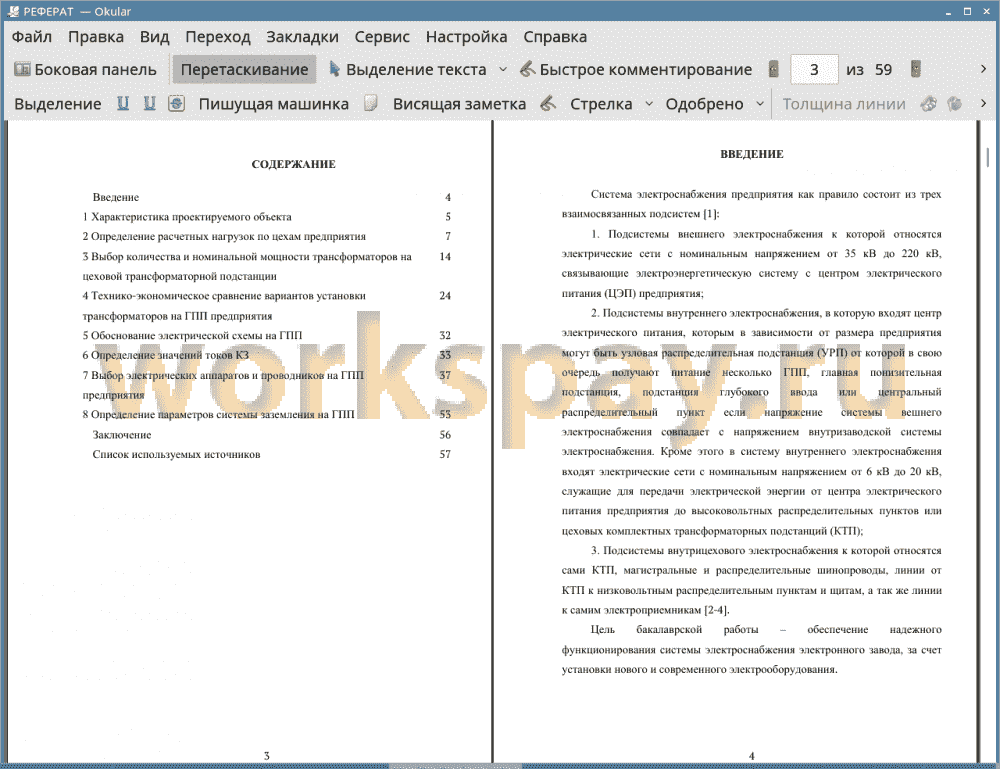

Система электроснабжения предприятия как правило состоит из трех взаимосвязанных подсистем [1]:
1. Подсистемы внешнего электроснабжения к которой относятся электрические сети с номинальным напряжением от 35 кВ до 220 кВ, связывающие электроэнергетическую систему с центром электрического питания (ЦЭП) предприятия;
2. Подсистемы внутреннего электроснабжения, в которую входят центр электрического питания, которым в зависимости от размера предприятия могут быть узловая распределительная подстанция (УРП) от которой в свою очередь получают питание несколько ГПП, главная понизительная подстанция, подстанция глубокого ввода или центральный распределительный пункт если напряжение системы вешнего электроснабжения совпадает с напряжением внутризаводской системы электроснабжения. Кроме этого в систему внутреннего электроснабжения входят электрические сети с номинальным напряжением от 6 кВ до 20 кВ, служащие для передачи электрической энергии от центра электрического питания предприятия до высоковольтных распределительных пунктов или цеховых комплектных трансформаторных подстанций (КТП);
3. Подсистемы внутрицехового электроснабжения к которой относятся сами КТП, магистральные и распределительные шинопроводы, линии от КТП к низковольтным распределительным пунктам и щитам, а так же линии к самим электроприемникам [2-4].
Цель бакалаврской работы - обеспечение надежного функционирования системы электроснабжения электронного завода, за счет установки нового и современного электрооборудования.
Бакалаврская работа выполнена на тему «Электроснабжение электронного завода». При выполнении проектирования была достигнута основная цель - обеспечение надежного функционирования системы электроснабжения электронного завода, за счет установки нового и современного электрооборудования. Расчет нагрузок позволил определить суммарную расчетную мощность предприятия – 21,2 МВА. На примере насосной оборотного водоснабжения был показан выбор трансформаторов для КТП, в результате расчетов были выбраны 2 силовых трансформатора типа ТМГ-400/10/0,4 и 2 конденсаторные установки АУКРМ мощностью 200 квар каждая. Наиболее рациональным напряжением системы внешнего электроснабжения предприятия является напряжение 35 кВ. По наименьшим приведенным затратам для установки на ГПП предприятия были выбраны 2 силовых трансформатора ТДН- 10000/35/10. При реконструкции подстанции выбрана схема с установкой высоковольтных выключателей в ОРУ 35 кВ и автоматической перемычкой. Выполнен расчет токов короткого замыкания на сторонах 35 и 10 кВ ГПП. Выбрано и проверено основное электрооборудование на ГПП (выключатели, разъединители, измерительные трансформаторы и т.д.). Для устройства контура заземления на ГПП предприятия выбраны 18 вертикальных заземлителей.
