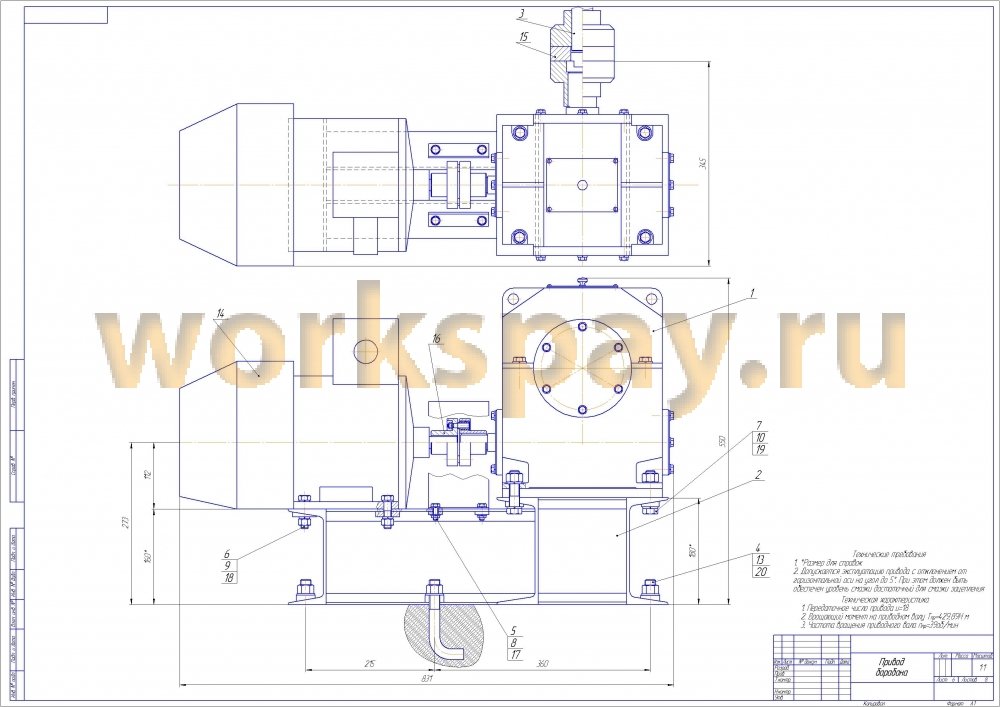

Техническое задание на курсовое проектирование, как правило, содержит кинематическую схему привода, состоящего из электродвигателя -источника вращательного движения, передаточных механизмов, преобразующих параметры вращательного движения, и соединяющих их элемен¬тов. В качестве исходных данных задают числовые значения силовых, кинематических или энергетических характеристик на приводном валу.
Анализ привода включает:
- выяснение значения привода, его принципиального устройства;
- уяснение по кинематической схеме составных частей (элементов) при-вода, их назначения, порядка сборки и регулировки;
- установление источника движения и кинематики его преобразования:
- оценка ограничений, связанных с типом производства (мелкосерийное, серийное и т. д.), габаритами, массой.

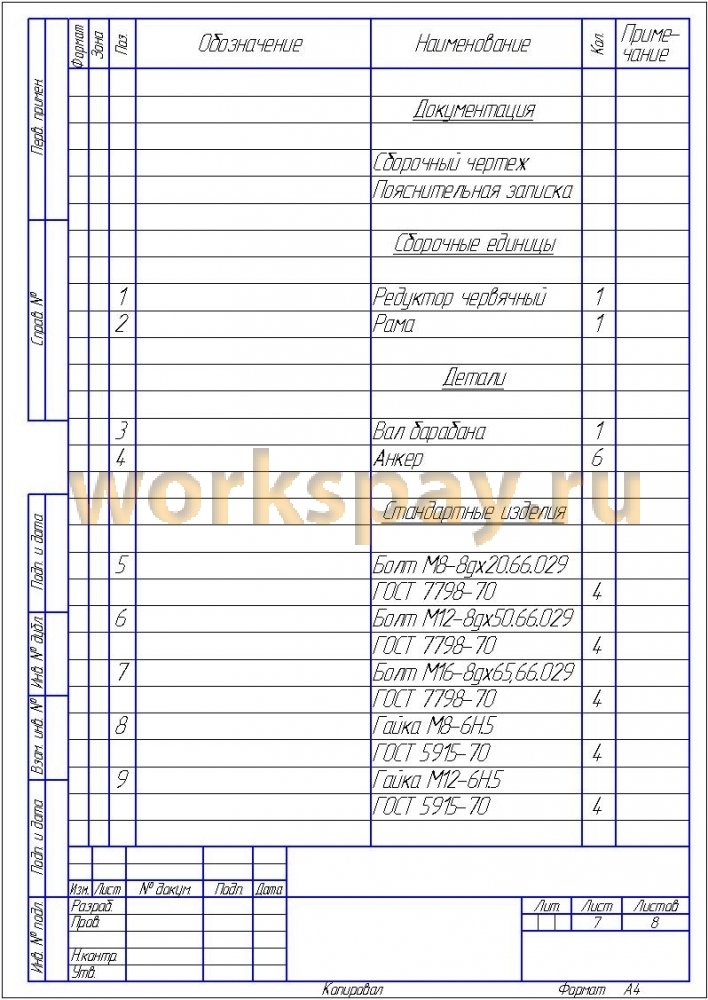

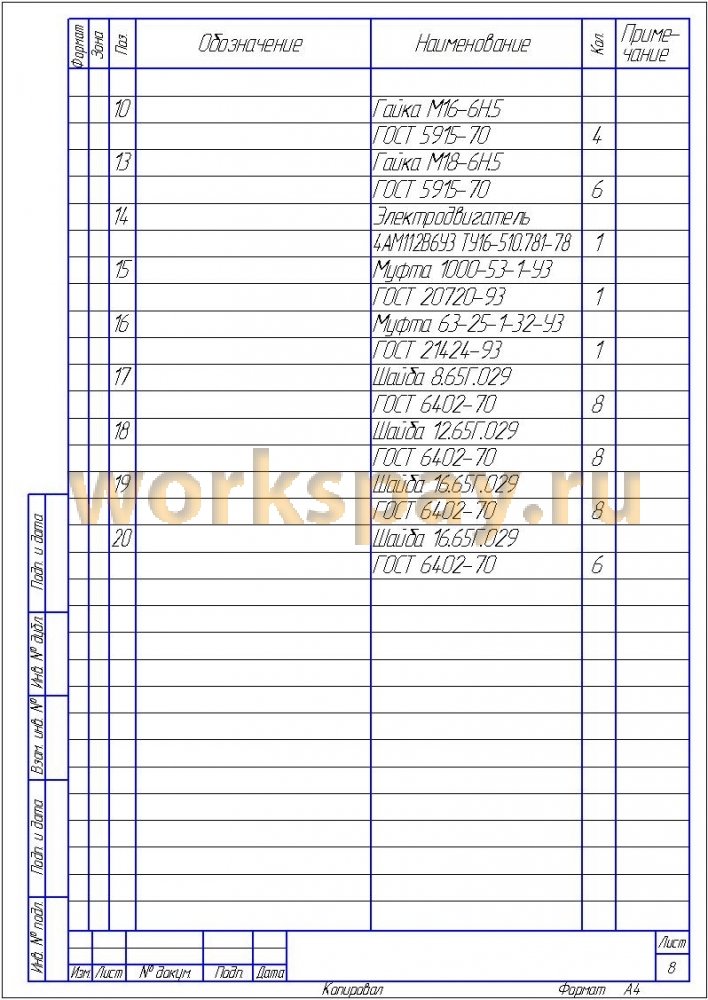

Так как частота вращения приводного вала и электродвигателя разные, то применяем понижающие передачи. В проекте используется вариант цилиндрического редуктора и передачи гибкой связью.

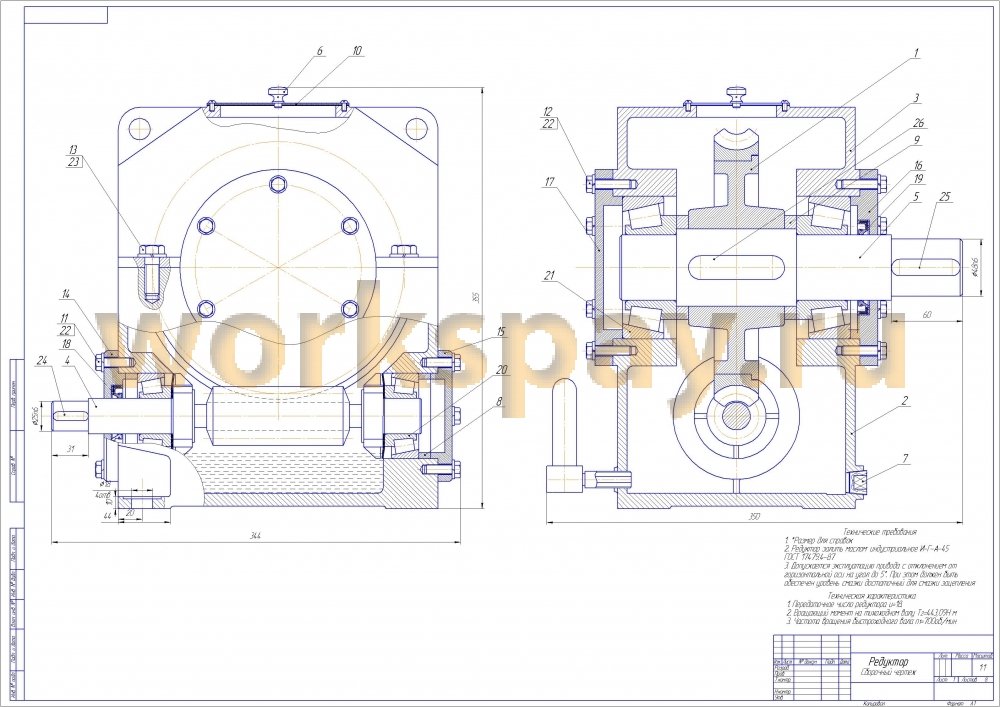

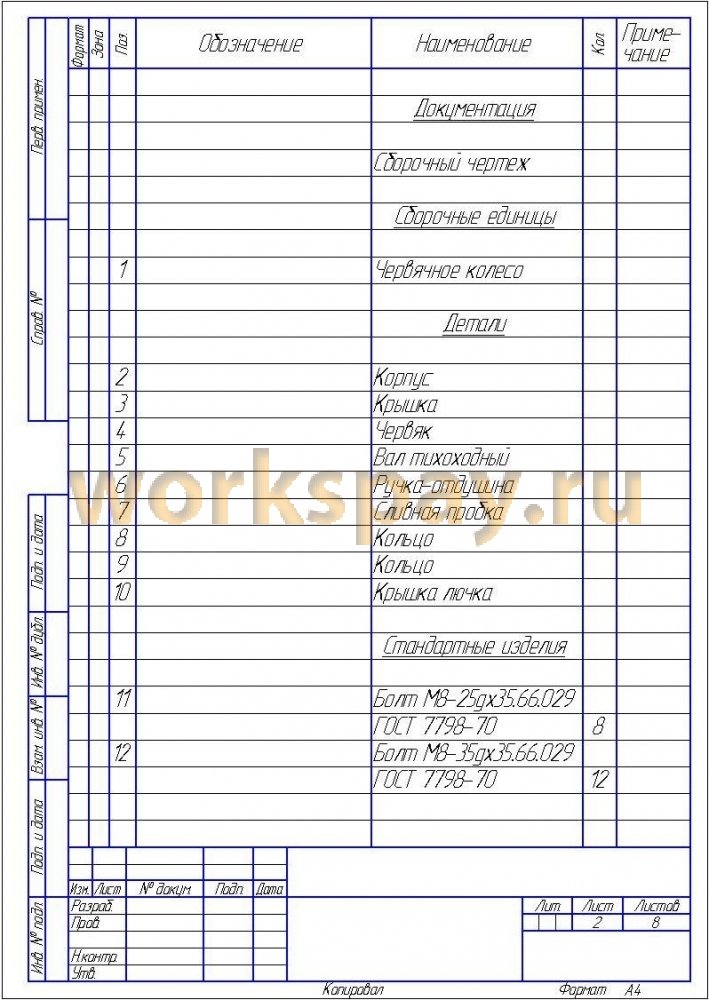

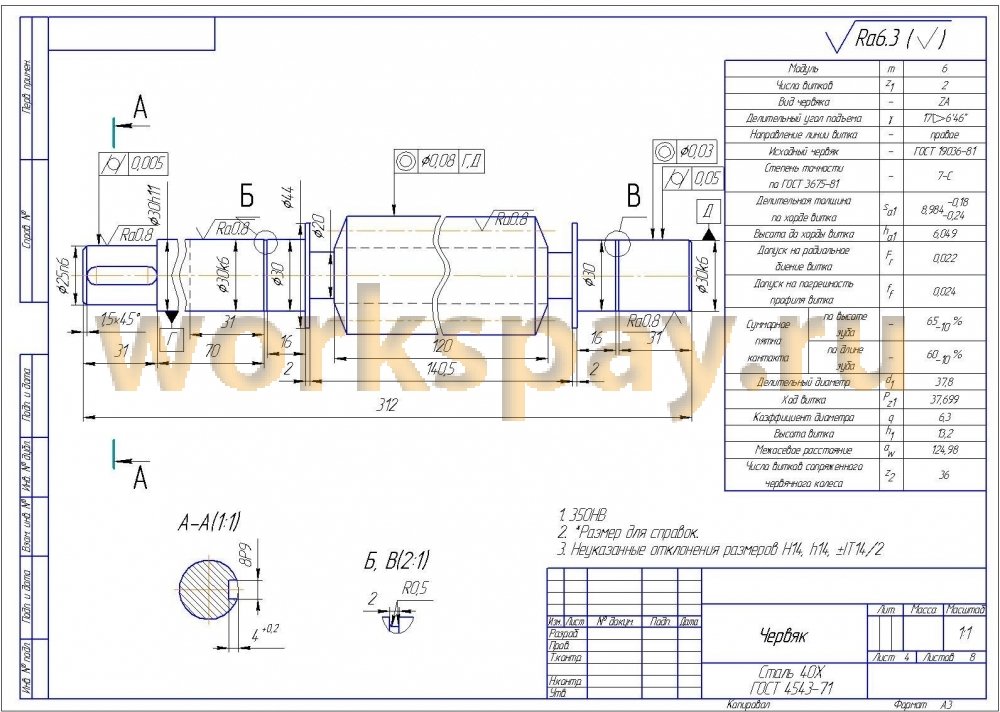

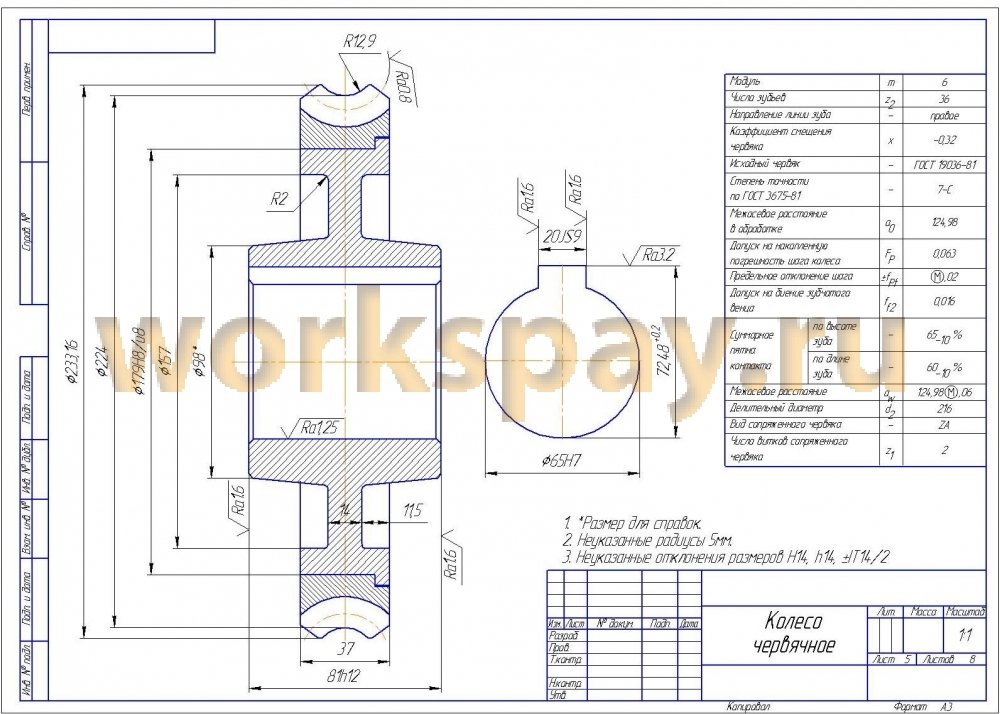

Редуктор выполнен червячный, одноступенчатый. В корпусе редуктора размещена червячная передача, неподвижно закрепленная на валах.

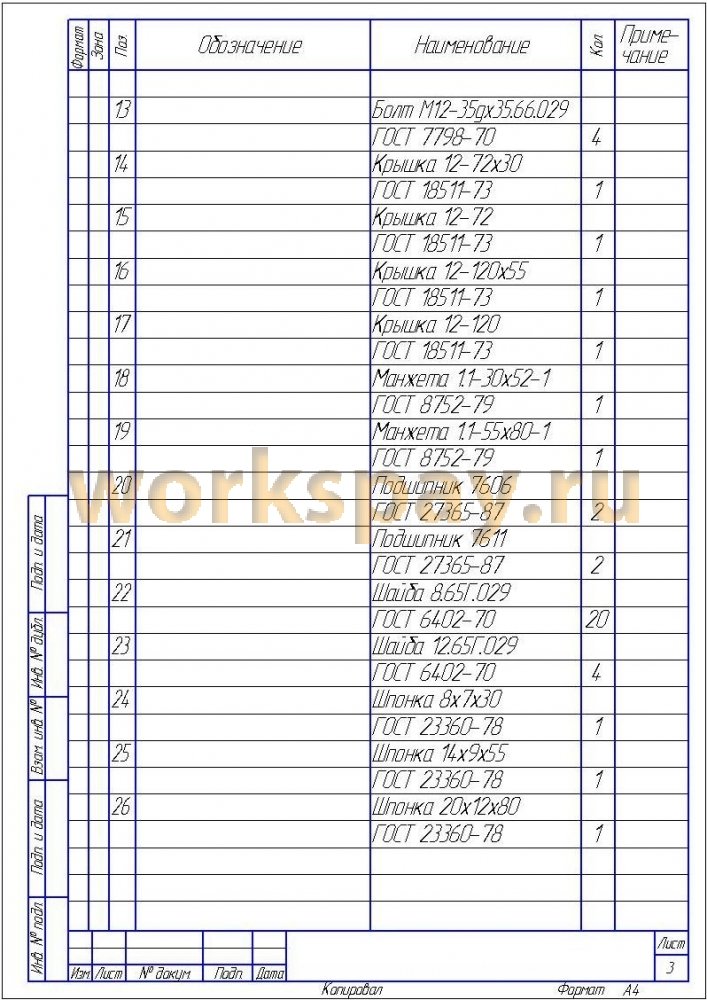

Валы опираются на подшипники качения, размещённые в гнездах корпуса редуктора.
