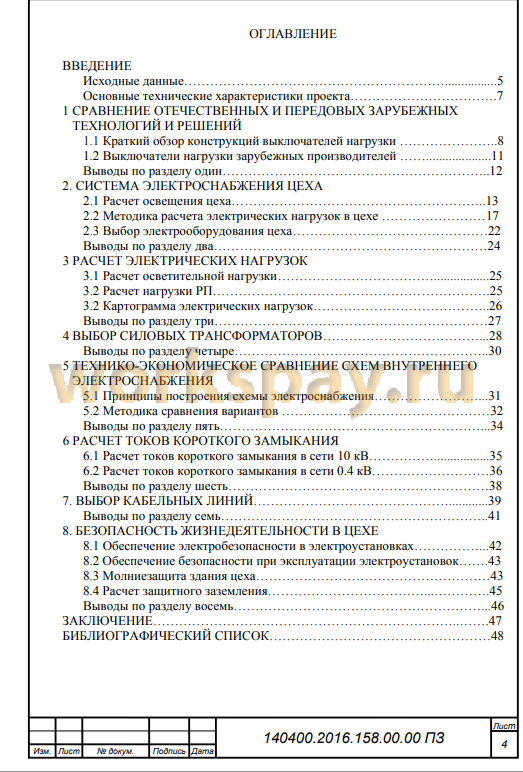

АННОТАЦИЯ 5
ВВЕДЕНИЕ
Исходные данные 5
Основные технические характеристики проекта 7
1 СРАВНЕНИЕ ОТЕЧЕСТВЕННЫХ И ПЕРЕДОВЫХ ЗАРУБЕЖНЫХ ТЕХНОЛОГИЙ И РЕШЕНИЙ
1.1 Краткий обзор конструкций выключателей нагрузки 8
1.2 Выключатели нагрузки зарубежных производителей 11
Выводы по разделу один 12
2. СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ ЦЕХА
2.1 Расчет освещения цеха 13
2.2 Методика расчета электрических нагрузок в цехе 17
2.3 Выбор электрооборудования цеха 22
Выводы по разделу два 24
3 РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК
3.1 Расчет осветительной нагрузки 25
3.2 Расчет нагрузки РП 25
3.2 Картограмма электрических нагрузок 26
Выводы по разделу три 27
4 ВЫБОР СИЛОВЫХ ТРАНСФОРМАТОРОВ 28
Выводы по разделу четыре 30
5 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ СХЕМ ВНУТРЕННЕГО ЭЛЕКТРОСНАБЖЕНИЯ
5.1 Принципы построения схемы электроснабжения 31
5.2 Методика сравнения вариантов 32
Выводы по разделу пять 34
6 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ
6.1 Расчет токов короткого замыкания в сети 10 кВ 35
6.2 Расчет токов короткого замыкания в сети 0.4 кВ 36
Выводы по разделу шесть 38
7. ВЫБОР КАБЕЛЬНЫХ ЛИНИЙ 39
Выводы по разделу семь 41
8. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ В ЦЕХЕ
8.1 Обеспечение электробезопасности в электроустановках 42
8.2 Обеспечение безопасности при эксплуатации электроустановок 43
8.3 Молниезащита здания цеха 43
8.4 Расчет защитного заземления 45
Выводы по разделу восемь 46
ЗАКЛЮЧЕНИЕ 47
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 48
140400.2016.158.00.00 ПЗ Лист
5
Изм. Лист № докум. Подпись Дата
3. План подстанции 500 кВ представлен на рисунке 2
2000
< ►
Рисунок 2 - План подстанции
Точка подключения с напряжением 10 кВ и током трехфазного КЗ 12 кА ука
зана на плане.
4. Перечень объектов подстанции 500 кВ представлен в таблице 2. Таблица 2 - Перечень объектов трансформаторной подстанции
Номер на плане Наименование Активная мощность, кВт
1 Административно-бытовой корпус 24х36 м 200 кВт (0.4 кВ) tgcp 0.5
2 Ремонтный цех --
3 Компрессорная 24х24 м 500 кВт (0.4 кВ), tgp=0.7, 2 двигателя по 500 кВт (10 кВ)
4 Центр управления подстанцией 2эт. 36х36 м 500 кВт, tgp=0.65
5 Склад 24х48 м 90 кВт, tgp=0.6
6 Гараж 24х48 м 20 кВт, tgp=0.6
7 Территории, занятые оборудованием подстанции --
Технический паспорт проекта
1. Суммарная установленная мощность электроприемников предприятия напряжением ниже 1 кВ - 2200 кВт, напряжением свыше 1 кВ - 1000 кВт (2хСД по 500 кВт).
2. Нагрузка ремонтного цеха 167 кВт и 168 кВАр.
3. Система электроснабжения цеха - магистральная с ШРА-04-400 и ШРА-04- 160. От ШРА до станков используется кабель марки ВВГнг-LS сечением от 4 до 35 мм2. Аппараты защиты BA04-31 с токами теплового расцепителя от 16 до 95 А.
4. Напряжение внутреннего электроснабжения предприятия 10 кВ. Тип и сечение кабельных линий: ААШв: 150 мм2.
5. На территории устанавливаются трансформаторные подстанции с трансформаторами типов ТМЗ, мощностью 400 и 630 кВ-А.
В дипломной квалификационной работе был выполнен расчет электрических нагрузок по ремонтному цеху и всему комплексу собственных нужд подстанции 500 кВ. В системе электроснабжения был также выполнен расчет токов короткого замыкания. На основании расчета нагрузок и токов короткого замыкания произведён выбор электрооборудования цеха и системы электроснабжения комплекса. Для выбора оптимальной схемы соединения выполнено технико-экономическое сравнение вариантов.
Приведены основные требования по обеспечению электробезопасности при эксплуатации электроустановок, произведен расчет молниезащиты и заземления цеха.
В результате проведенных расчетов была спроектирована система электроснабжения комплекса собственных нужд, отвечающая всем требования по качественному и надёжному электроснабжению.
