СОДЕРЖАНИЕ 2
ВВЕДЕНИЕ 4
1 ОБЩАЯ ЧАСТЬ 6

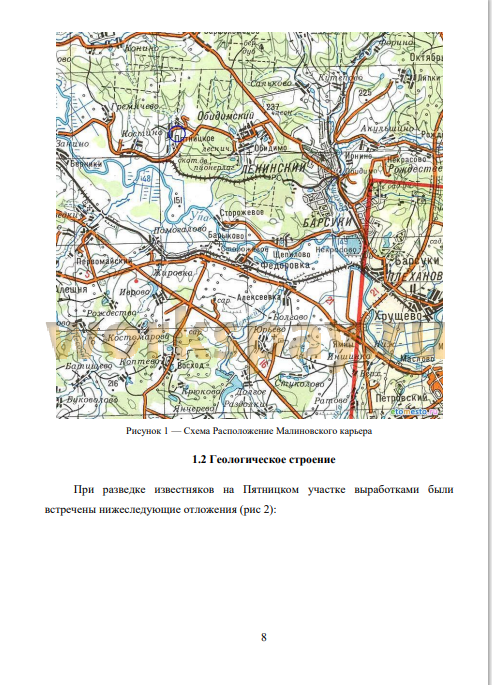

1.1 Физико-географические условия 6
1.2 Геологическое строение 8
1.3 Гидрогеологические условия 11
2 ГОРНАЯ ЧАСТЬ 13
2.1 Качественные и количественные показатели полезного ископаемого 14
2.2 Технология открытой разработки карьера 16
2.2.1 Подготовительные работы для производства вскрышных работ 18
2.2.2 Технологическая схема организации работ на Пятницком участке 18
2.3 Расчет рабочих площадок уступов, транспортные и предохранительные бермы 20
2.4 Технология добычных работ 22
2.4.1 Расчет производительности экскаватора 23
2.4.2 Расчет потребности автотранспорта на карьере 26
2.5 Отвалообразование 27
3 СПЕЦИАЛЬНАЯ ЧАСТЬ 29
3.1 Причины обрушения откосов 30
3.2. Метод круглоцилиндрических поверхностей 30
3.3 Расчет устойчивости откосов бортов карьера 32
3.4 Расчет коэффициента запаса устойчивости 37
3.5 Расчет потерь полезного ископаемого 40
3.6 Маркшейдерские работы на земной поверхности 42
3.6.1 Маркшейдерские опорные и съемочные сети 42
4 ЭКОНОМИЧЕСКАЯ ЧАСТЬ 49
4.1 Расчет комплексных норм выработки 49
4.2 Построение и оптимизация графика производства геодезических работ 50
4.3 Определение потребности в приборах, оборудовании, снаряжении и материалах 51
4.4 Расчет сметной стоимости маркшейдерских работ 52
5. ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ И ОХРАНА ТРУДА 57
5.1 Охрана труда 60
5.1.1 Виды инструктажей по охране труда 60
5.1.2 Технические и организационные мероприятия по охране труда 64
5.2 Охрана окружающей среды 66
5.2.1 Природоохранные мероприятия по защите атмосферы, гидросферы и литосферы 66
5.2.2 Организация природоохранной деятельности предприятия 70
5.3. Безопасность жизнедеятельности в чрезвычайных ситуациях 70
5.4 Анализ возможных чрезвычайных ситуаций на производстве 72
5. 5 Иинженерно-технические мероприятия гражданской обороны 73
5.5.1 Функционирование проектируемого объекта в особый период 73
5.5.2 Решение по повышению устойчивости работы источников водоснабжения и защите их от
радиоактивных и отравляющих веществ 74
5.5.3 Решение по повышению надежности электроснабжения 74
5.5.4 Решение по безаварийной остановке технологического процесса 75
5.6 Оповещение и связь 75
5.7 Санитарная обработка людей, специальная обработка одежды и автотранспорта 76
5.8 Мероприятия по предупреждению чрезвычайных ситуаций при ведении горных работ .. 78
5.9 Решения по предупреждению чрезвычайных ситуаций природного характера 79
ЗАКЛЮЧЕНИЕ 82
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 84
Открытый способ разработки месторождений, отмечал академик Н.В. Мельников, стал генеральным направлением современной горной промышленности благодаря широким возможностям для использования на карьерах мощных комплексов машин и механизмов в сочетании с огромными масштабами производства
В данный момент на современном этапе открытой разработки карьеров имеются ряд особенностей: увеличение сроков службы карьеров, рост экономически рациональной глубины карьеров, повышение срок службы бортов( откосов, уступов), повышение объемов вскрыши.
Карьеры находятся в рабочем состоянии круглогодично.
Для увеличения результативности складируемых отвалов и максимальной выемки полезного ископаемого, а так же обеспечения безопасности проводимых работ необходимо добиться устойчивости откосов и уступов на карьерах и улучшать методы их оценки.
Неправильные расчет коэффициента запаса устойчивости массива и отсутствие методики определения приводят к тотальным ошибкам, что в последствии приводят к многочисленным затратам и нарушениям эксплуатации на карьерах.
В данном дипломном проекте рассмотрена оценка устойчивости уступов, откосов. Предметом исследования является площадка Пятницкого участка Малиновского месторождения в Ленинском районе Тульской области.
Главной целью данного дипломного проекта является, нахождение оптимальных значений параметров уступов Малиновского карьера известняков в Тульской области.
Задачами дипломной работы в связи с указанной целью являются:
1. Рассмотрение физико-географических условий района;
2. Исследование геологического строения и гидрогеологических условий месторождения;
3. Обзор проектно технической документации горных предприятий, осуществляющих разработку Малиновского месторождения известняков;
4. Оценка устойчивости уступов борта карьера;
5. Расчет сметной стоимости проектируемых работ;
6. Анализ опасных производственных условий.
Дипломная работа состоит из пяти глав, включает 6 рисунков, 30 таблиц и графическое приложение.
Объектом изучения дипломного проекта являлась устойчивости уступов, откосов, методы ее оценки, а также способы повышения устойчивости эксплуатируемых объектов. Предметом исследования являлся Малиновский карьер известняков в Тульской области
В дипломном проекте были рассмотрены и проанализированы физико- географические условия района проведения работ, геологические и гидрогеологические особенности, оказывающие влияние на устойчивость массива и выбор оптимального метода расчета КЗУ.
Техническим проектом принята отработка месторождения, уступами высотой по 7 м, что позволит отработать максимально возможное количество балансовых запасов в пределах горного отвода. Основное направление развития горных работ определяется местом вскрытия месторождения, расположением запасов полезного ископаемого, размещением автодорог.
Технологическая схема работ в карьере включает в себя следующие операции:
Предусматривается предварительное удаление растительного слоя с кровли вскрышного уступа Пятницкого участка, мощностью 0,4 м и укладкой его на складе растительного слоя, для восстановления плодородия земельных угодий.
Растительный слой сдвигаем бульдозером с бортов карьера к периферии, с последующей погрузкой экскаватором и транспортировкой автосамосвалами на склад растительного слоя.
1. Экскаваторы: CATERPILLAR 374DL;
2. Бульдозер: Caterpillar D6R;
3. Автотранспорт: БелАЗ-548, Caterpillar-740В, MAN TGS 40.480;
4. По мере продвижения отвалов производим планировку отвала с поодедующей рекультивацией участка.
Разработка Вскрышных уступов производятся в течение I квартала уступом средней мощностью 11,0 метров, экскаваторами: Komatsu PC300 8MO, Komatsu PC400 LC7, CATERPILLAR 374DL, автомашинами: БелАЗ-548, Caterpillar-740B, MAN TGS 40.480. Вскрышные породы транспортируются в выработанное пространство с последующей планировкой.
Добычные работы производятся четырьмя уступами по 7.0 м экскаваторами: Komatsu PC400 LC7, CATERPILLAR 374DL.
Транспортировка горной массы будет производиться автосамосвалами: БелАЗ-548, Caterpillar-740B, MAN TGS 40.480 грузоподъемностью - 40 тонн.
На зачистке рабочих площадок, забоев, дорог используется бульдозер CATERPILLAR D6R.
Транспортировка горной массы будет производиться автосамосвалами: БелАЗ-548, Caterpillar-740B, MAN TGS 40.480 грузоподъемностью - 40 тонн
Исходя из данных физико-географических, геологических и гидрогеологических условий для оценки устойчивости откосов и уступов на карьере был выбран метод круглоцилиндрических поверхностей.
Коэффициент запаса устойчивости составил от 1,366 до 1,496. Следовательно, принятые параметры нерабочего борта карьера обеспечивают его длительную устойчивость.
В проекте была составлена смета на производство маркшейдерских работ на территории деятельности Малиновского карьера известняков. Сметная стоимость маркшейдерских работ составила 2 448 760 руб. с учетом НДС 20%.
- В проекте рассмотрены вопросы охраны недр, восстановления земель, атмосферного воздуха, растительности.
