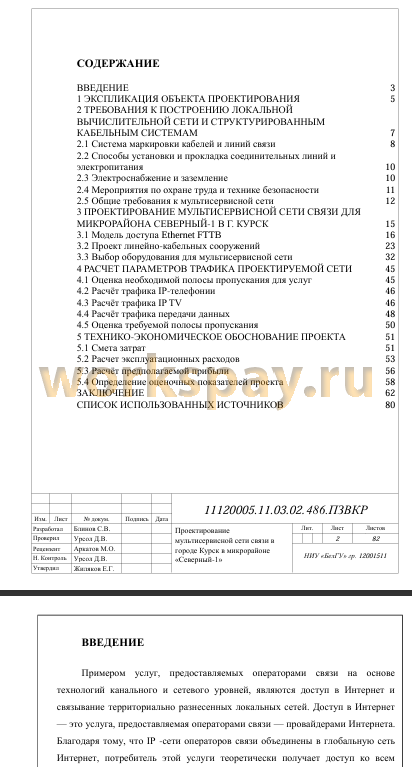

ВВЕДЕНИЕ 3
1 ЭКСПЛИКАЦИЯ ОБЪЕКТА ПРОЕКТИРОВАНИЯ 5
2 ТРЕБОВАНИЯ К ПОСТРОЕНИЮ ЛОКАЛЬНОЙ
ВЫЧИСЛИТЕЛЬНОЙ СЕТИ И СТРУКТУРИРОВАННЫМ
КАБЕЛЬНЫМ СИСТЕМАМ 7
2.1 Система маркировки кабелей и линий связи 8
2.2 Способы установки и прокладка соединительных линий и
электропитания 10
2.3 Электроснабжение и заземление 10
2.4 Мероприятия по охране труда и технике безопасности 11
2.5 Общие требования к мультисервисной сети 12
3 ПРОЕКТИРОВАНИЕ МУЛЬТИСЕРВИСНОЙ СЕТИ СВЯЗИ ДЛЯ
МИКРОРАЙОНА СЕВЕРНЫЙ-1 В Г. КУРСК 15
3.1 Модель доступа Ethernet FTTB 16

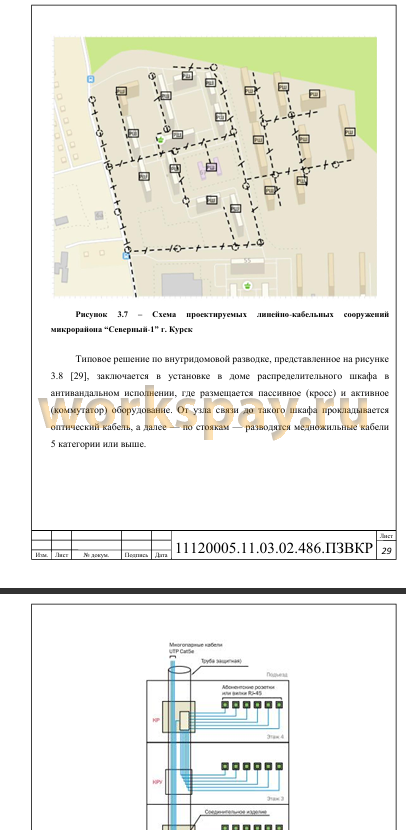

3.2 Проект линейно-кабельных сооружений 23
3.3 Выбор оборудования для мультисервисной сети 32
4 РАСЧЕТ ПАРАМЕТРОВ ТРАФИКА ПРОЕКТИРУЕМОЙ СЕТИ 45
4.1 Оценка необходимой полосы пропускания для услуг 45
4.2 Расчёт трафика IP-телефонии 46
4.3 Расчёт трафика IP TV 46
4.4 Расчёт трафика передачи данных 48
4.5 Оценка требуемой полосы пропускания 50
5ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА 51
5.1 Смета затрат 51
5.2 Расчет эксплуатационных расходов 53
5.3 Расчёт предполагаемой прибыли 56
5.4 Определение оценочных показателей проекта 58
ЗАКЛЮЧЕНИЕ 62
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 80
Примером услуг, предоставляемых операторами связи на основе технологий канального и сетевого уровней, являются доступ в Интернет и связывание территориально разнесенных локальных сетей. Доступ в Интернет — это услуга, предоставляемая операторами связи — провайдерами Интернета. Благодаря тому, что IP -сети операторов связи объединены в глобальную сеть Интернет, потребитель этой услуги теоретически получает доступ ко всем узлам Интернета и ко всем их услугам. В соответствии с принципами работы IP-сетей даже в том случае, когда интересующий клиента узел находится в сети, не принадлежащей провайдеру услуги, пакеты клиента могут его достичь через сети других операторов. Услуга доступа в Интернет является транспортной, то есть сама по себе она не предоставляет никаких прикладных сервисов, таких как веб-сервис или сервис IP-телефонии. Эти прикладные сервисы работают поверх службы доступа в Интернет и для самого транспорта Интернета они прозрачны.
Проект сети должен содержать стратегию IP-адресации, протоколы маршрутизации, обеспечивающие масштабируемость и быструю конвергенцию, соответствующие протоколы 2-го уровня, а также модульные или кластерные устройства, которые можно легко обновить, чтобы увеличить емкость.
Критически важный сервер должен быть подключен к двум различным коммутаторам уровня доступа. Он должен по возможности содержать резервные модули и резервный источник питания. Возможно, потребуется настроить несколько соединений с одним или несколькими интернет- провайдерами.
Системы мониторинга безопасности и IP-телефонии должны быть высокодоступными и зачастую предъявляют специфические требования к проектированию. Важно правильно выбрать типы маршрутизаторов и коммутаторов в соответствии с конкретными требованиями, функциями и спецификациями, а также ожидаемым потоком трафика.В этом варианте IP-маршрутизаторы не имеют непосредственных физических связей между собой (то есть связей любого типа, обеспечиваемых физическим уровнем, — каналов SDH, OTN, DWDM или кабельных связей). Вместо этого они соединены такими связями
с коммутаторами канального уровня, например коммутаторами Carrier Ethernet. Сеть коммутаторов канального уровня обеспечивает передачу пакетов между 1Р-маршутизаторами.
Целью данной выпускной квалификационной работы является предоставление жильцам микрорайона “Северный-1” города Курск пакета мультисервисных услуг, для чего и необходимо построение мультисервисной сети связи абонентского доступа. Проектируемая мультисервисная сеть связи Должна обеспечивать конкурентноспособный пакет инфокоммуникационных услуг для достижения поставленной цели необходимо выполнить следующие задачи:
-Проанализировать проектируемую инфраструктуру микрорайона;
-Определить пакет услуг, который будет предоставляться абонентам;
-Выработать требования к проектируемой сети связи и выбрать наилучший вариант реализации сети;
-Проработать схему строительства линейно-кабельных сооружений;
-Рассчитать прогнозируемую нагрузку на сеть связи;
-Составить смету на необходимое оборудование, линейные и станционные сооружения связи, в том числе затраты на монтаж;
-Выработать рекомендации по проектированию сети.
В ходе выполнения ВКР был реализован ряд поставленных задач, достигнута цель проекта - разработка проекта мультисервисной сети в микрорайоне “Северный-1” город Курск .
Проведен анализ инфраструктуры жилого комплекса, который определил предполагаемое количество абонентов сети - 1301, а также спектр
предоставляемых услуг.
Для проектирования была выбрана концепция Metro Ethernet Network, базирующаяся на оптической сети абонентского доступа FTTB как оптимальная, с точки зрения соотношения стоимости развертывания к времени окупаемости проекта.
Для реализации проектируемой мультисервисной сети связи выбрано оборудование компании Cisco Systems Systems как оборудование, обеспечивающее высокую надежность. В качестве поставщика оптического кабеля выбрана компания Инкаб (Российская Федерация, г. Пермь). Кабель данного поставщика обладает хорошим соотношением цена/качество.
Расчетная стоимость капиталовложений составляет 14,6 млн. рублей. Ежегодные эксплуатационные расходы после внедрения оборудования мультисервисной сети не превышают 6,2 млн. рублей Анализ окупаемости проекта показал, что срок возврата капиталовложений составляет 4 года и 6 месяцев, что является хорошим показателем.
Следует отметить, что практическая значимость результатов работы заключается в возможности использования разработанного проекта в качестве основы для реализации мультисервисной сети для микрорайона “Северный-1” город Курск.
В иерархической модели сети функции сети разделены на уровень доступа, уровень распределения и уровень ядра. Мультисервисная проводная локальная сеть обеспечивает связь между устройствами в одном или нескольких зданиях, а также межсоединение с глобальной сетью и интернет- периметром на уровне ядра сети.
Качественно спроектированная сеть обеспечивает контроль трафика и ограничивает размер доменов отказа. Маршрутизаторы и коммутаторы можно развертывать парами, чтобы отказ одного устройства не приводил к прерыванию обслуживания.
Проект сети должен содержать стратегию IP-адресации, протоколы маршрутизации, обеспечивающие масштабируемость и быструю конвергенцию, соответствующие протоколы 2-го уровня, а также модульные или кластерные устройства, которые можно легко обновить, чтобы увеличить емкость.
Критически важный сервер должен быть подключен к двум различным коммутаторам уровня доступа. Он должен по возможности содержать резервные модули и резервный источник питания. Возможно, потребуется настроить несколько соединений с одним или несколькими интернет- провайдерами.
Системы мониторинга безопасности и IP-телефонии должны быть высокодоступными и зачастую предъявляют специфические требования к проектированию.
Важно правильно выбрать типы маршрутизаторов и коммутаторов в соответствии с конкретными требованиями, функциями и спецификациями, а также ожидаемым потоком трафика.
Все поставленные в ходе работа цели были достигнуты.
