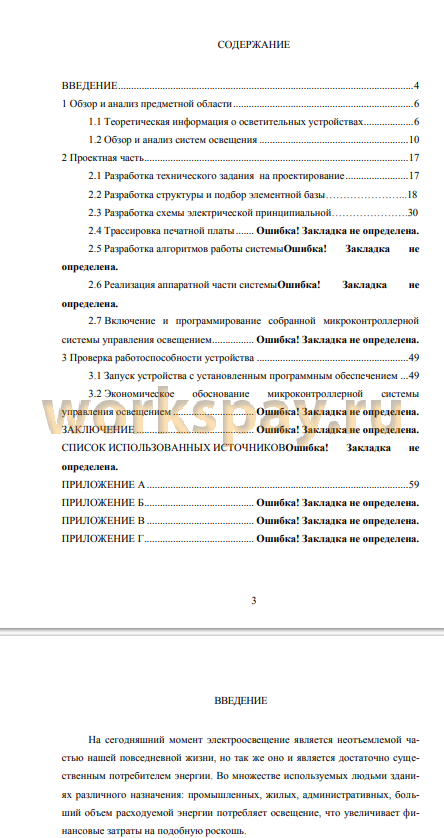

ВВЕДЕНИЕ 4
1 Обзор и анализ предметной области 6
1.1 Теоретическая информация о осветительных устройствах 6
1.2 Обзор и анализ систем освещения 10
2 Проектная часть 17
2.1 Разработка технического задания на проектирование 17
2.2 Разработка структуры и подбор элементной базы 18
2.3 Разработка схемы электрической принципиальной 30
2.4 Трассировка печатной платы Ошибка! Закладка не определена.
2.5 Разработка алгоритмов работы системыОшибка! Закладка не определена.
2.6 Реализация аппаратной части системыОшибка! Закладка не
определена.
2.7 Включение и программирование собранной микроконтроллерной системы управления освещением Ошибка! Закладка не определена.
3 Проверка работоспособности устройства 49
3.1 Запуск устройства с установленным программным обеспечением ...49
3.2 Экономическое обоснование микроконтроллерной системы
управления освещением Ошибка! Закладка не определена.
ЗАКЛЮЧЕНИЕ Ошибка! Закладка не определена.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ Закладка не определена.
ПРИЛОЖЕНИЕ А 59
На сегодняшний момент электроосвещение является неотъемлемой ча-стью нашей повседневной жизни, но так же оно и является достаточно суще-ственным потребителем энергии. Во множестве используемых людьми здани¬ях различного назначения: промышленных, жилых, административных, боль¬ший объем расходуемой энергии потребляет освещение, что увеличивает фи¬нансовые затраты на подобную роскошь.
Большое влияние в позитивную сторону на расход электроэнергии ока¬зывают энергосберегающие системы в осветительных установках, а вопросы качества, подходящие и удобные методы их использования являются чрезвы¬чайно актуальными.
Важным заданием, для достижения уменьшения потребляемой энергии освещением и снижении используемых на эксплуатацию затрат, является управление осветительной установкой в изменяющихся условиях ее работы. Управление любым процессом, организованным наиболее разумным спосо-бом, имеет более эффективную эксплуатационную статистику, это касается и освещения тоже. Контроль над освещением, может обеспечиваться, как пол-ным контролем со стороны человека, так и без участия или частичным вмеша¬тельством человека.
Целью данной выпускной квалификационной работы является разработ¬ка и изготовление макета универсальной микроконтроллерной системы управ¬ления освещением, которая позволит добиться снижения энергопотребления освещения в инжиниринговой школе, а так же обеспечить комфорт на рабочем месте, путем использования автоматизированного управления освещением. Актуальность работы заключается в том, что данному подразделению требует¬ся автоматизированное управление светодиодным освещением в некоторых помещениях, которое имеет приемлемые показатели энергоэффективности по сравнению с обычным освещением.
Ситуация как есть: на данный момент освещение в помещении может только включаться и выключаться выключателем и хоть и используется свето¬диодное освещение, без регулирования оно малоэффективно, их яркость не ре¬гулируются, контролировать такое освещение не представляется возможным в нынешнем виде...
В ходе выполнения выпускной квалификационной работы в полном объеме была достигнута поставленная цель: разработать и изготовить макет универсальной микроконтроллерной системы управления освещением, которая
позволит добиться снижения энергопотребления освещения в инжиниринговой школе, а так же обеспечить комфорт на рабочем месте, путем использования автоматизированного управления освещением, и выполнены поставленные
задачи:
обзор и анализ предметной области: был произведен обзор и анализ
предметной области в следствии которого было выбрано в каком направлении
необходимо двигаться и на какие системы следует обратить внимание при разработке своей;
разработка ТЗ на проектирование: было разработано техническое задание на проектирование микроконтроллерной системы управления освещением,
было определено какими функциями и характеристиками должна обладать
микроконтроллерная система управления освещением;
разработка структуры и подбор электронных компонентов: была разработана структурная схема и на ее основе была подобрана элементная база
для дальнейшей реализации микроконтроллерной системы управления освещением;
разработка схемы электрической принципиальной: была разработана
схема электрическая принципиальная, где указывается, что и как должно быть
соединено, для успешной работы микроконтроллерной системы управления
освещением;
трассировка печатной платы: на основе разработанной схемы электрической принципиальной была осуществлена трассировка печатной платы, а
именно выбрано расположение для токопроводящих дорожек и электронных
компонентов...
