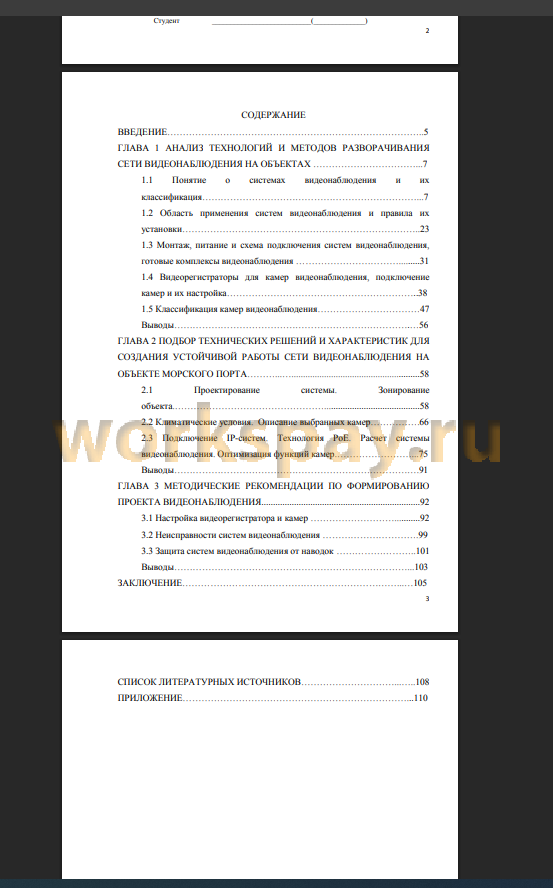

ВВЕДЕНИЕ 5
ГЛАВА 1 АНАЛИЗ ТЕХНОЛОГИЙ И МЕТОДОВ РАЗВОРАЧИВАНИЯ
СЕТИ ВИДЕОНАБЛЮДЕНИЯ НА ОБЪЕКТАХ 7
1.1 Понятие о системах видеонаблюдения и их
классификация 7
1.2 Область применения систем видеонаблюдения и правила их
установки 23
1.3 Монтаж, питание и схема подключения систем видеонаблюдения,
готовые комплексы видеонаблюдения 31
1.4 Видеорегистраторы для камер видеонаблюдения, подключение
камер и их настройка 38
1.5 Классификация камер видеонаблюдения 47
Выводы 56
ГЛАВА 2 ПОДБОР ТЕХНИЧЕСКИХ РЕШЕНИЙ И ХАРАКТЕРИСТИК ДЛЯ СОЗДАНИЯ УСТОЙЧИВОЙ РАБОТЫ СЕТИ ВИДЕОНАБЛЮДЕНИЯ НА ОБЪЕКТЕ МОРСКОГО ПОРТА 58
2.1 Проектирование системы. Зонирование
объекта 58
2.2 Климатические условия. Описание выбранных камер 66
2.3 Подключение IP-систем. Технология РоЕ. Расчет системы
видеонаблюдения. Оптимизация функций камер 75
Выводы 91
ГЛАВА 3 МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ФОРМИРОВАНИЮ ПРОЕКТА ВИДЕОНАБЛЮДЕНИЯ 92
3.1 Настройка видеорегистратора и камер 92
3.2 Неисправности систем видеонаблюдения 99
3.3 Защита систем видеонаблюдения от наводок 101
Выводы 103
ЗАКЛЮЧЕНИЕ 105
СПИСОК ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ 108
ПРИЛОЖЕНИЕ 110
На территории организации существует развитая локальновычислительная сеть, состоящая из системы серверов управляемого и неуправляемого сетевого оборудования, и другой инфраструктуры.
Является логичным интегрирование в эту систему систему видеонаблюдения, которая позволит предупреждать о различного рода нежелательной активности, а также контролировать нарушения на территории университета.
Ставя перед собой задачу развернуть общую систему видеонаблюдения на территории, были предложены следующие критерии:
- оборудование входных зон, рекреационных помещений, хозяйственных помещений - камерами внутреннего наблюдения;
- внешнего периода зданий - всепогодными камерами.
Для успешной реализации проекта необходимо выявить:
- потребности и возможности университета;
- проанализировать рынок систем видеонаблюдения;
- выбрать оптимальные условия для развертывания устойчивой системы видеонаблюдения.
Для этого предполагается просмотреть предложения от ведущих разработчиков подобных видов оборудования и выбрать наиболее подходящее. Так же необходимо всю полученную информацию хранить в серверном помещении организации.
Объект исследования - здание морского порта
Предмет исследования - система видеонаблюдения здания организации.
Цель работы - сформирование предложения по оптимальному планированию системы видеонаблюдения объекта (на примере второго учебного корпуса РГГМУ).
Задачи исследования:
- Анализ технологий и методов разворачивания сети видеонаблюдения на объектах;
- Подбор технических решений и характеристик для создания устойчивой работы сети видеонаблюдения на объекте морского порта;
- Методические рекомендации по формированию проекта системы видеонаблюдения.
Цель работы: - анализ технологий и методов разворачивания сети видеонаблюдения на объектах;
- подбор технических решений и характеристик для создания устойчивой работы сети видеонаблюдения на объекте морского порта;
- методические рекомендации по формированию проекта видеонаблюдения;
В процессе достижения поставленных целей получены следующие результаты:
1. Выполнен анализ технологий и методов разворачивания сети видеонаблюдения на объектах, в ходе которого было выявлено, что:

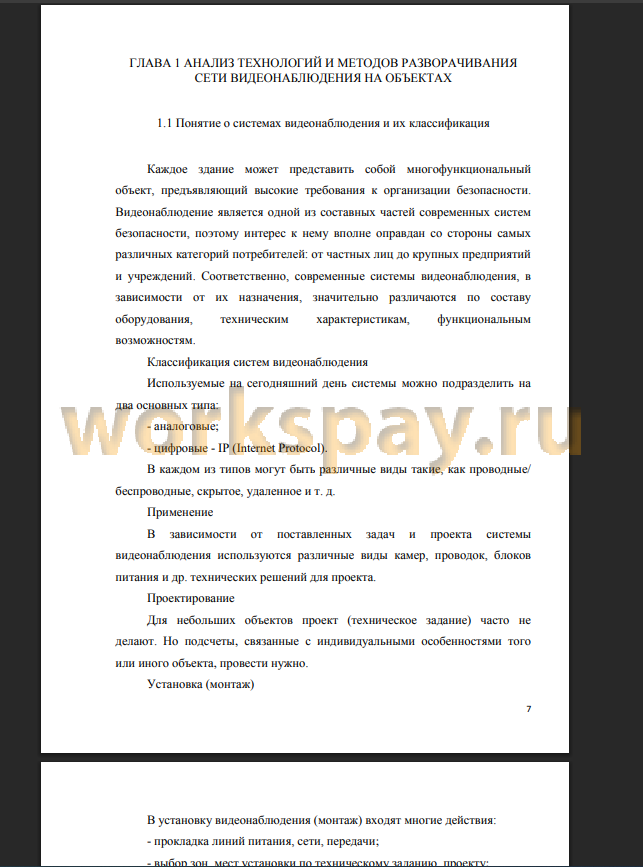

Видеонаблюдение является одной из составных частей современных систем безопасности.
Используемые на сегодняшний день системы можно подразделить на два основных типа:
- аналоговые - это простейшая система, состоящая из камер аналогового типа, видеорегистратора и монитора для вывода изображения;
- цифровые - IP (Internet Protocol) - это инновационная система, состоящая из сетевых камер, коммутационного оборудования и видеосервера, соединенных в локальную сеть.
Основное назначение системы видеонаблюдения - обеспечение визуального контроля ситуации на оборудованном ею объекте.
Оно применяется для:
-Наблюдения за обстановкой в режиме ONLINE
-Записи информации
-Осуществления контроля за протеканием технологических процессов
Достоинства аналоговых систем:
- невысокая стоимость;
- простота установки и настройки;
- цветопередача и способность работать в темноте у аналоговых видеокамер лучше в сравнении с их цифровыми конкурентами;
- совместимость оборудования разных производителей.
Недостатки:
- ограничение записи больших объемов видеоинформации;
- сложность расширения базового числа видеопотоков
- функциональные ограничения.
Достоинства IP видеонаблюдения:
- практически неограниченное количество видеокамер;
- возможность использовать имеющуюся локальную сеть для подключения IP-камер;
- легкость организации удаленного доступа;
- удобство беспроводного подключения;
- легкость интеграции с другими электронными системами.
Недостатки:
- высокая стоимость;
- сложность наладки.
Для правильного выбора оборудования необходимо верно составить проект, учесть такие факторы как: монтаж, погодные условия (уличное наблюдение) и другие.
Рассмотрены основные правила установки видеонаблюдения и подробно описаны на страницах 30-32.
2. Был произведен подбор технических решений и характеристик для создания устойчивой системы :
- Произведено зонирование объекта по всем 4-ем этажам: зоны уличного видеонаблюдения, внутренние зоны максимального внимания, внутренние зоны минимальной ответственности. Использована программа D- Link - Tools for Partners.
-Произведена оценка климатических условий местонахождения объекта.
- Исследованы характеристики нескольких выбранных камер и выбраны 2 модели: уличная камера DCS-4602EV и камера внутреннего видеонаблюдения DCS-2210L. Подробные характеристики и выборку камер можно посмотреть в приложениях A-Г. Выборка камер была произведена на платформе Product Selector PRO, специальной программы для наглядного сравнения нескольких моделей.
- Произведена первоначальная настройка камер и оптимизация камер под требования объекта.
-Произведены расчеты нагрузки на канал и требований к размеру видеоархива на первоначальных настройках и оптимальных для возможностей выбранного объекта с помощью программы Bandwidth & Storage.
3. Разработаны методические рекомендации:
Подробное описание настройки видеорегистратора
Настройка наклона камеры по вертикали и поворота камеры по горизонтали с целью максимально полного покрытия требуемой зоны обзора. Дальнейшие настройки камер производятся с видеорегистратора.
Возможные неиспарвности системы видеонаблюдения
Основные неисправности возникают:
- соединительные линии
- видеорегистратор
- камеры
Даны рекомендации по защите камер уличного и внутрннего наблюдения от внешних повреждений, от перенапряжения и от помех.
Таким образом, были решены все поставленные задачи.
