Использование хромато-десорбционных систем для определения интервалов прорыва воды и газа при разработке нефтяных оторочек на примере Ванкорского месторождения
Реферат

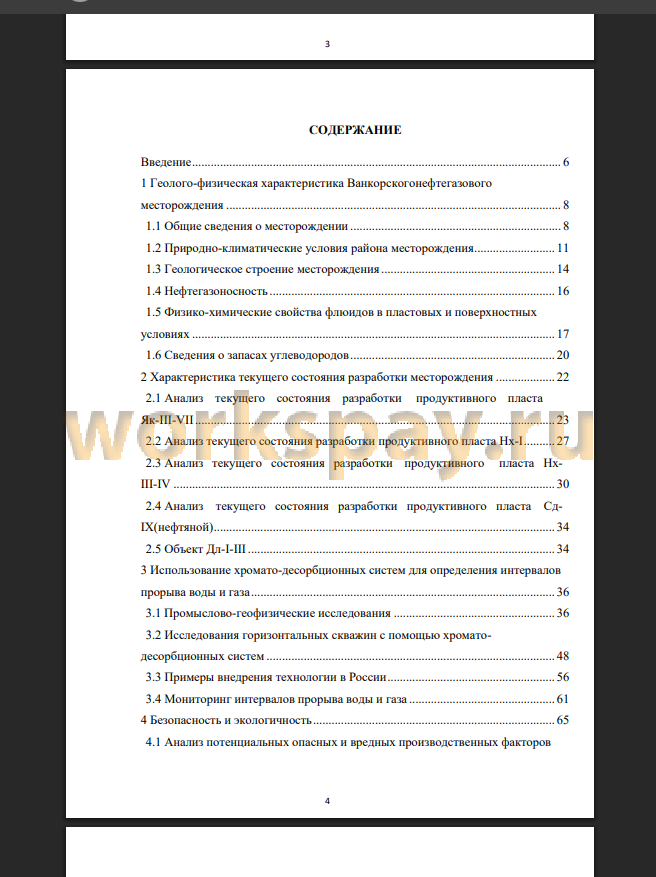

Введение 6
1 Геолого-физическая характеристика Ванкорского нефтегазового
месторождения 8

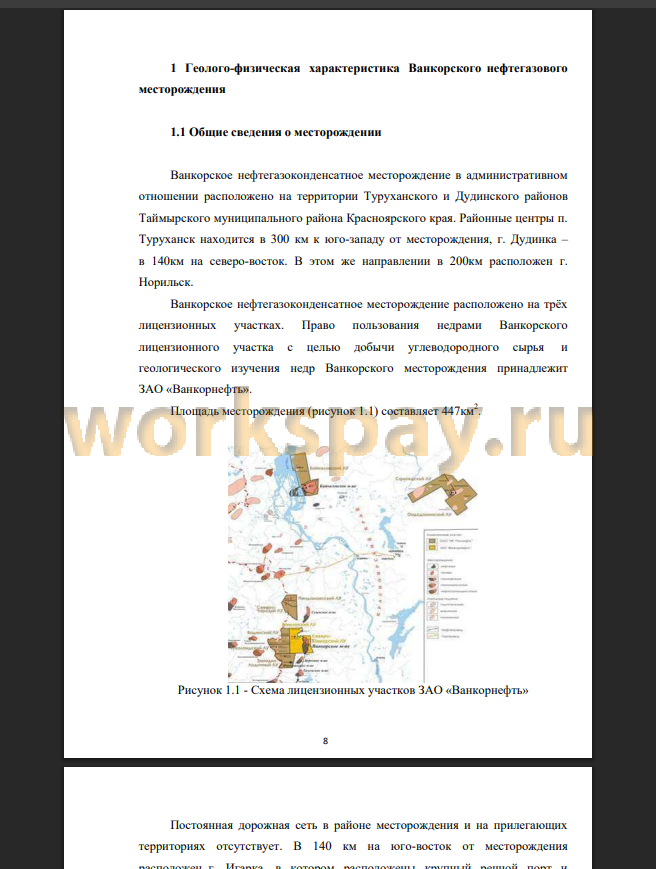

1.1 Общие сведения о месторождении 8
1.2 Природно-климатические условия района месторождения 11
1.3 Геологическое строение месторождения 14
1.4 Нефтегазоносность 16
1.5 Физико-химические свойства флюидов в пластовых и поверхностных
условиях 17
1.6 Сведения о запасах углеводородов 20
2 Характеристика текущего состояния разработки месторождения 22
2.1 Анализ текущего состояния разработки продуктивного пласта
Як-III-VII 23
2.2 Анализ текущего состояния разработки продуктивного пласта Hx-1 27
2.3 Анализ текущего состояния разработки продуктивного пласта Нх-
III-IV 30
2.4 Анализ текущего состояния разработки продуктивного пласта Сд-
!Х(нефтяной) 34
2.5 Объект Дл-I-III 34
3 Использование хромато-десорбционных систем для определения интервалов
прорыва воды и газа 36
3.1 Промыслово-геофизические исследования 36
3.2 Исследования горизонтальных скважин c помощью хроматодесорбционных систем 48
3.3 Примеры внедрения технологии в России 56
3.4 Мониторинг интервалов прорыва воды и газа 61
4 Безопасность и экологичность 65
4.1 Анализ потенциальных опасных и вредных производственных факторов
при проведении работ 65
4.2 Инженерные и организационные решения по обеспечению безопасности
работ 66
4.3 Санитарно-гигиенические требования к помещениям и размещению
используемого оборудования 67
4.4 Обеспечение безопасности технологического процесса 70
4.5 Обеспечение взрывопожарной и пожарной безопасности 71
4.6 Обеспечение безопасности в аварийных и чрезвычайных ситуациях 73
4.7 Экологичность проекта 74
Заключение 76
Список сокращений 77
Список использованных источников 78
За последние несколько лет в мире было пробурено большое количество горизонтальных скважин. Основной задачей горизонтальной скважины является увеличение поверхности контакта с коллектором и, таким образом, повышение ее производительности. Длинная горизонтальная нагнетательная или эксплуатационная скважина обеспечивают большую контактную поверхность с пластом, что приводит к увеличению приемистости скважины или к повышениюкоэффициента извлечения нефти.
Например, в 2016 году число введенных в эксплуатацию горизонтальных скважин в России достигло 2457 единиц. В 2017 году число горизонтальных скважин, законченных строительством, достигло 2974 единиц (прирост за год составил 21%). Более того, по итогам 2017 года горизонтальные скважины достигли доли 36% от всех эксплуатационных скважин, законченных строительством. Ожидается, что доля горизонтального бурения будет увеличиваться и достигнет уровня 46% от эксплуатационного бурения в 20212023 годах в период интенсивного освоения новых месторождений в Восточной Сибири.
При разработке нефтяных месторождений горизонтальными или наклонно-направленными скважинами одной из важнейших задач становится мониторинг распределения притока по стволу скважины. Возможные неравномерности притока связаны, прежде всего, с неоднородностью в распределении фильтрации и емкостным свойствам вдоль ствола скважины, неравномерностью в распределении депрессии, возможной пересыпкой ствола скважины, частичной или полной закупоркой противопесочных фильтров механическими примесями либо глинистым материалом, несовершенным освоением скважин (часть глинистой корки остается на стенке скважины), постепенным засорением пор призабойной зоны, прорывами воды и газа и другими причинами.
Мониторинг профиля притока позволяет выявить причины снижения эффективности работы скважины, вовремя запланировать и провести соответствующие геолого-технические мероприятия. Также данная информация позволит вовремя обновлять гидродинамические модели разработки месторождения для принятия стратегических решений.
Данная работа выполнена с использованием научно-технической и периодической литературы. В проекте приведены сведения о геологофизической характеристике Ванкорского нефтегазоконденсатного месторождения, характеристика фонда скважин, основные показатели разработки.
Целью настоящих исследований являлся анализ методов проведения исследований в горизонтальных скважинах Ванкорского месторождения и поиск новых методов исследования горизонтальных скважин для определения интервалов прорыва воды и газа.
В последние годы доля нефтегазовых месторождений с контактами запасами существенно возросла. Одним из возможных способов повышения эффективности их разработки является использование горизонтальных скважин. Применение горизонтальных скважин направлено на повышение нефтеотдачи и увеличение текущей добычи нефти, расширение области рентабельного применения других методов интенсификации добычи и воздействия на пласты.
Одной из основных проблем при разработке месторождений горизонтальными скважинами является проведение исследований в них. Исследования в горизонтальных добывающих скважинах проводятся в основном с целью определения работающих интервалов и локализация мест прорыва воды или газа для последующих мероприятий ГТМ.
В данной работе предлагается использование технологии хроматодесорбционных систем на основе наноматериалов, установленных на элементах заканчивания.
Ниже приведены задачи мониторинга для нефтяных скважин Ванкорского месторождения, которые возможно решать с помощью вышеописанной технологии:
- Мониторинг очистки скважины;
- Расчет притока нефти, поступающего в различные интервалы;
- Мониторинг герметичности пакеров;
- Определение прорыва воды и газа;
- Длительный мониторинг нефти и воды.
Анализ может быть проведён как в стационарной лаборатории, так и непосредственно на скважине с помощью специального оборудования для экспресс-анализа
1 Левченкова, Л. Е. Повышение нефтеотдачи пластов физикохимическими методами: книга для студентов / Л. Е. Левченкова. - М.: ООО «Недра-Бизнесцентр», 1998. - 394 с.
2 Подсчет запасов и ТОО КИН Ванкорского месторождения - Красноярск, 2012-2013 - 112 с.
3 Стрекалов, А. В. Контроль и регулирование процессов разработки нефтяных месторождений: методические указания / А. В. Стрекалов, Р. Р. Сабитов. - Тюмень: Изд-во ТюмГНГУ, 2013. - 42 с.
4 «Восточно-Сибирская нефтегазовая компания» приступает к полномасштабному освоению Юрубчено-Тохомского месторождения [Электронный ресурс] // Новостной портал ПАО «НК «Роснефть». - Режим доступа: https://www.rosneft.ru/press/news/item/123757/
5 Мищенко, ИЛ. Скважинная добыча нефти [Текст]: учебное пособие для вузов / И.Т.Мищенко. - Москва: ФГУП Издательство Нефть и газ РГУ нефти и газа им. И.М. Губкина, 2003. - 816 с.
6 Чикалов, С.Г. Коррозийно-стойкая сталь для наносно-компрессорных труб и нефтегазодобывающего оборудования [Текст]: реферат/ С.Г. Чикалов, В.И. Тазетдинов, С.А. Ладыгин, С.В. Александров, С.Б. Прилуков, Ю.Б, Белокозович, А.П. Медведев, О.В. Ярославцева - Первоуральск, 2010 - 8 с.
7 Мажник, В. И. Анализ текущего состояния разработки Ванкорского нефтегазоконденсатного месторождения / В. И. Мажник, Н. М. Лешкович // Отраслевые научные и прикладные исследования: Науки о земле. - 2018. - №4. - С. 72-98
8 Стрекалов, А. В. Контроль и регулирование процессов разработки нефтяных месторождений : методические указания / А. В. Стрекалов, Р. Р. Сабитов. - Тюмень : Изд-во ТюмГНГУ, 2013. - 42 с.
9 Конторович, А. Э. Нефтегазогеологическое районирование Сибирской платформы (уточненная версия) / А. Э. Конторович, Л. М. Бурштейн, В. И.
Вальчак [и др.] // Интерэкспо Гео-Сибирь : журнал. - Москва, 2017. - №3. - С. 12-17
10 Безопасность жизнедеятельности : учеб.-метод. пособие для выполнения раздела «Безопасность и экологичность» выпускной квалификационной работы [Электронный ресурс] / сост. : Е. В. Мусияченко, А. Н. Минкин. - Электрон. дан. - Красноярск : Сиб. федер. ун-т, 2016
11 СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха Актуализированная редакция СНиП 41-01-2003. - Введен 01.01.2013. - Москва: Минрегион России, 2012. - 67 с.
12 СНиП 2.09.04 - 87 Административные и бытовые здания. - Введен 20.05.2011. - Москва: Минрегион России, 2010. - 30 с.
13 СНиП II-92-76 Вспомогательные здания и помещения промышленных предприятий. - Введен 26.07.1976. - Москва: Стройиздат, 1977. - 35 с.
14 СанПиН 2.2.4.548-96 Гигиенические требования к микроклимату производственных помещений. - Введен 01.10.1996. - Москва: Стандартинформ, 1996. - 20 с.
15 ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны. - Введен 01.01.1989. - Москва: Стандартинформ, 1988. - 78 с....24
