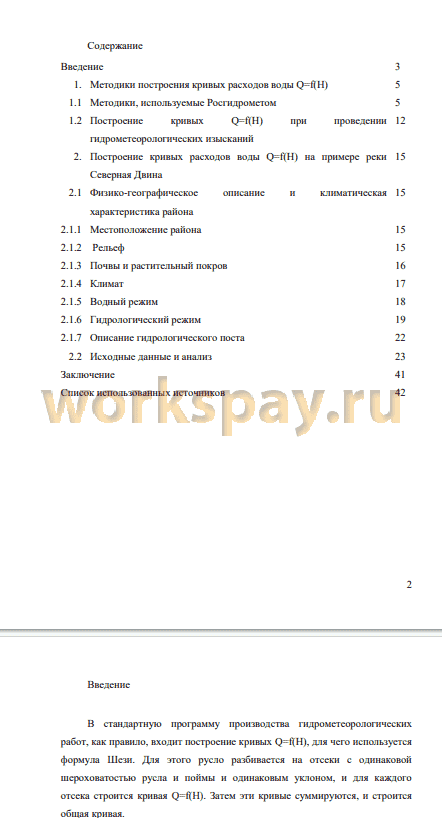

Введение 3
1. Методики построения кривых расходов воды Q=f(H) 5
1.1 Методики, используемые Росгидрометом 5
1.2 Построение кривых Q=f(H) при проведении
гидрометеорологических изысканий
12
2. Построение кривых расходов воды Q=f(H) на примере реки
Северная Двина
15
2.1 Физико-географическое описание и климатическая
характеристика района
15
2.1.1 Местоположение района 15
2.1.2 Рельеф 15
2.1.3 Почвы и растительный покров 16
2.1.4 Климат 17
2.1.5 Водный режим 18
2.1.6 Гидрологический режим 19
2.1.7 Описание гидрологического поста 22
2.2 Исходные данные и анализ 23
Заключение 41
Список использованных источников 42
В стандартную программу производства гидрометеорологических
работ, как правило, входит построение кривых Q=f(H), для чего используется
формула Шези. Для этого русло разбивается на отсеки с одинаковой
шероховатостью русла и поймы и одинаковым уклоном, и для каждого
отсека строится кривая Q=f(H). Затем эти кривые суммируются, и строится
общая кривая.
Коэффициент шероховатости n, как правило, назначается в
соответствии с таблицами, а уклон I берется по данным изысканий или как
средний уклон лога. В большинстве случаев коэффициент шероховатости и
уклон остаются неизменными во всем диапазоне изменений уровня воды Н.
В практике гидрометеорологической службы кривые расходов строятся
по измеренным величинам: ежедневному уровню воды Н и ежедневному
расходу воды Q. При этом характер изменения кривой Q=f(H) различен,
особенно ее верхней части: при параллельности динамических осей потока
уклон не изменяется, при схождении кривая зависимости I=f(H) отклоняется
влево, при пересечении данная зависимость имеет криволинейный характер и
наклонена преимущественно влево.
На самом деле уклон меняется не только с увеличением уровня воды,
но и во времени при прохождении по руслу мезоформ. В настоящее время в
гидрометрии хорошо известны методы построения кривых Q=f(H) при
деформируемом русле, например, метод Стаута. Но, возвращаясь к
гидрометеорологическим изысканиям, организовать наблюдения длиной в
несколько десятилетий нет возможности, к тому же формула Шези не
учитывает деформации.
Поэтому для решения данной проблемы предлагается при наличии
мезоформ в русле строить не одну кривую Q=f(H), а серию кривых.
Используя для этого поперечные профили, которые получают...
В данной выпускной квалификационной работе были построены
кривые расходов воды Q=f(H) и поперечные профили для семи створов на
участке 644–636 км реки Северная Двина, а так же предельный профиль
размыва на участке. Для каждого из створов в отдельности был произведен
анализ кривых Q=f(H) и поперечников, который позволил выявить наличие
ярко выраженных побочней практически на всех свторах (ПК0, ПК+1000,
ПК+2000, ПК+3000 и ПК+4000) в 1977 году. К 1985 году этих побочней уже
не наблюдается. В створе ПК-1000 в 1985 году можно наблюдать
неоднозначную зависимость Q=f(H), это может быть следствием прихода
острова на данный створ.
Была подтверждена зависимость положения кривой Q=f(H) в
зависимости от наличия мезоформ в русле: при подъеме дна реки кривая
Q=f(H) смещается вверх, при понижении – вниз.
Проанализировав полученные результаты можно сделать вывод, что
при проведении гидрометеорологических изысканий необходимо учитывать
наличие мезоформ в русле. Это позволит учесть ошибки при определении
расходов воды требуемой обеспеченности.
