Тема: Проект расширения Ириклинской ГРЭС на 1950 МВт
Характеристики работы
Тип работы
Бакалаврская работа
Предмет
Теплоэнергетика
Объем:
101 листов
Год:
2021
Просмотров:
117
4600
руб.
🛒 Купить работу
Не подходит эта работа?
Закажите новую по вашим требованиям
Узнать цену на написание
Закажите новую по вашим требованиям
Представленный материал является образцом учебного исследования, примером структуры и содержания учебного исследования по заявленной теме. Размещён исключительно в информационных и ознакомительных целях.
Workspay.ru оказывает информационные услуги по сбору, обработке и структурированию материалов в соответствии с требованиями заказчика.
Размещение материала не означает публикацию произведения впервые и не предполагает передачу исключительных авторских прав третьим лицам.
Материал не предназначен для дословной сдачи в образовательные организации и требует самостоятельной переработки с соблюдением законодательства Российской Федерации об авторском праве и принципов академической добросовестности.
Авторские права на исходные материалы принадлежат их законным правообладателям. В случае возникновения вопросов, связанных с размещённым материалом, просим направить обращение через форму обратной связи.
Настоящий учебно-методический информационный материал размещён в ознакомительных и исследовательских целях и представляет собой пример учебного исследования. Не является готовым научным трудом и требует самостоятельной переработки.

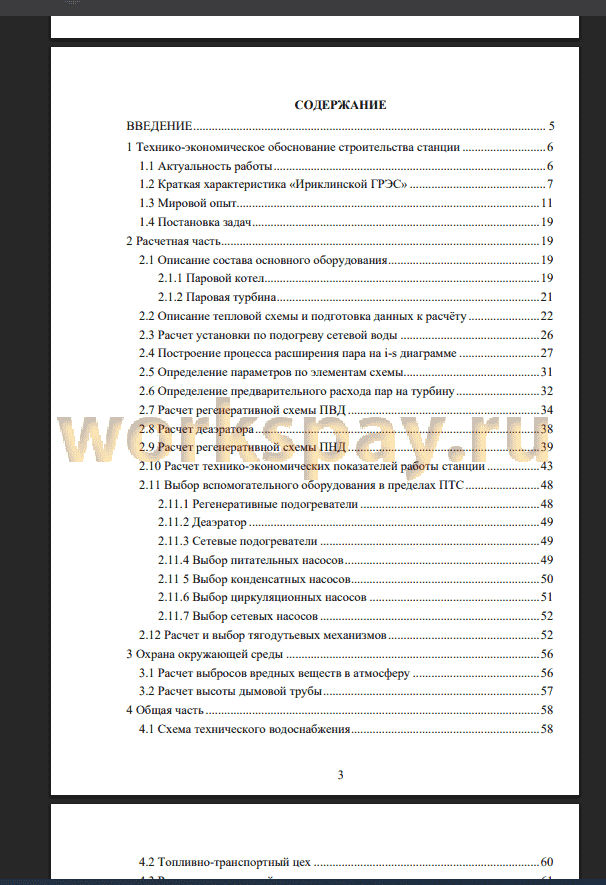

📋 Содержание
Реферат
ВВЕДЕНИЕ 5
1 Технико-экономическое обоснование строительства станции 6
1.1 Актуальность работы 6
1.2 Краткая характеристика «Ириклинской ГРЭС» 7
1.3 Мировой опыт 11
1.4 Постановка задач 19
2 Расчетная часть 19
2.1 Описание состава основного оборудования 19
2.1.1 Паровой котел 19
2.1.2 Паровая турбина 21
2.2 Описание тепловой схемы и подготовка данных к расчёту 22
2.3 Расчет установки по подогреву сетевой воды 26
2.4 Построение процесса расширения пара на i-s диаграмме 27
2.5 Определение параметров по элементам схемы 31
2.6 Определение предварительного расхода пар на турбину 32
2.7 Расчет регенеративной схемы ПВД 34
2.8 Расчет деаэратора 38
2.9 Расчет регенеративной схемы ПНД 39
2.10 Расчет технико-экономических показателей работы станции 43
2.11 Выбор вспомогательного оборудования в пределах ПТС 48
2.11.1 Регенеративные подогреватели 48
2.11.2 Деаэратор 49
2.11.3 Сетевые подогреватели 49
2.11.4 Выбор питательных насосов 49
2.11 5 Выбор конденсатных насосов 50
2.11.6 Выбор циркуляционных насосов 51
2.11.7 Выбор сетевых насосов 52
2.12 Расчет и выбор тягодутьевых механизмов 52
3 Охрана окружающей среды 56
3.1 Расчет выбросов вредных веществ в атмосферу 56
3.2 Расчет высоты дымовой трубы 57
4 Общая часть 58
4.1 Схема технического водоснабжения 58
4.2 Топливно-транспортный цех 60
4.3 Расчет электрической части 61
4.3.1 Расчет мощности трансформаторов 62
4.3.2 Выбор турбогенераторов 62
4.3.3 Выбор трансформаторов 63
4.3.4 Структурная схема станции 64
4.3.5 Схема выдачи мощность 65
4.3.6 Схема собственных нужд энергоблока 67
4.4 Компоновка генерального плана и главного корпуса 68
5 Экономическая часть 69
5.1 Оценка экономической привлекательности 69
5.1.1 Определение ежегодных издержек 70
5.1.2 Расчет затрат на топливо 70
5.1.3 Расчет затрат на оплату труда 71
5.1.4 Расчет затрат на амортизацию 72
5.1.5 Расчет затрат на ремонт 72
5.1.6 Расчет прочих расходов 72
5.2 Расчет себестоимости единицы электроэнергии 73
5.3 Расчет показателей экономической эффективности рекомендуемое
варианта строительства КЭС 74
5.4 Расчёт показателей эффективности инвестиций в рекомендуемый
вариант строительства КЭС 77
5.5 Анализ чувствительности 78
ЗАКЛЮЧЕНИЕ 82
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 84
ВВЕДЕНИЕ 5
1 Технико-экономическое обоснование строительства станции 6
1.1 Актуальность работы 6
1.2 Краткая характеристика «Ириклинской ГРЭС» 7
1.3 Мировой опыт 11
1.4 Постановка задач 19
2 Расчетная часть 19
2.1 Описание состава основного оборудования 19
2.1.1 Паровой котел 19
2.1.2 Паровая турбина 21
2.2 Описание тепловой схемы и подготовка данных к расчёту 22
2.3 Расчет установки по подогреву сетевой воды 26
2.4 Построение процесса расширения пара на i-s диаграмме 27
2.5 Определение параметров по элементам схемы 31
2.6 Определение предварительного расхода пар на турбину 32
2.7 Расчет регенеративной схемы ПВД 34
2.8 Расчет деаэратора 38
2.9 Расчет регенеративной схемы ПНД 39
2.10 Расчет технико-экономических показателей работы станции 43
2.11 Выбор вспомогательного оборудования в пределах ПТС 48
2.11.1 Регенеративные подогреватели 48
2.11.2 Деаэратор 49
2.11.3 Сетевые подогреватели 49
2.11.4 Выбор питательных насосов 49
2.11 5 Выбор конденсатных насосов 50
2.11.6 Выбор циркуляционных насосов 51
2.11.7 Выбор сетевых насосов 52
2.12 Расчет и выбор тягодутьевых механизмов 52
3 Охрана окружающей среды 56
3.1 Расчет выбросов вредных веществ в атмосферу 56
3.2 Расчет высоты дымовой трубы 57
4 Общая часть 58
4.1 Схема технического водоснабжения 58
4.2 Топливно-транспортный цех 60
4.3 Расчет электрической части 61
4.3.1 Расчет мощности трансформаторов 62
4.3.2 Выбор турбогенераторов 62
4.3.3 Выбор трансформаторов 63
4.3.4 Структурная схема станции 64
4.3.5 Схема выдачи мощность 65
4.3.6 Схема собственных нужд энергоблока 67
4.4 Компоновка генерального плана и главного корпуса 68
5 Экономическая часть 69
5.1 Оценка экономической привлекательности 69
5.1.1 Определение ежегодных издержек 70
5.1.2 Расчет затрат на топливо 70
5.1.3 Расчет затрат на оплату труда 71
5.1.4 Расчет затрат на амортизацию 72
5.1.5 Расчет затрат на ремонт 72
5.1.6 Расчет прочих расходов 72
5.2 Расчет себестоимости единицы электроэнергии 73
5.3 Расчет показателей экономической эффективности рекомендуемое
варианта строительства КЭС 74
5.4 Расчёт показателей эффективности инвестиций в рекомендуемый
вариант строительства КЭС 77
5.5 Анализ чувствительности 78
ЗАКЛЮЧЕНИЕ 82
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 84

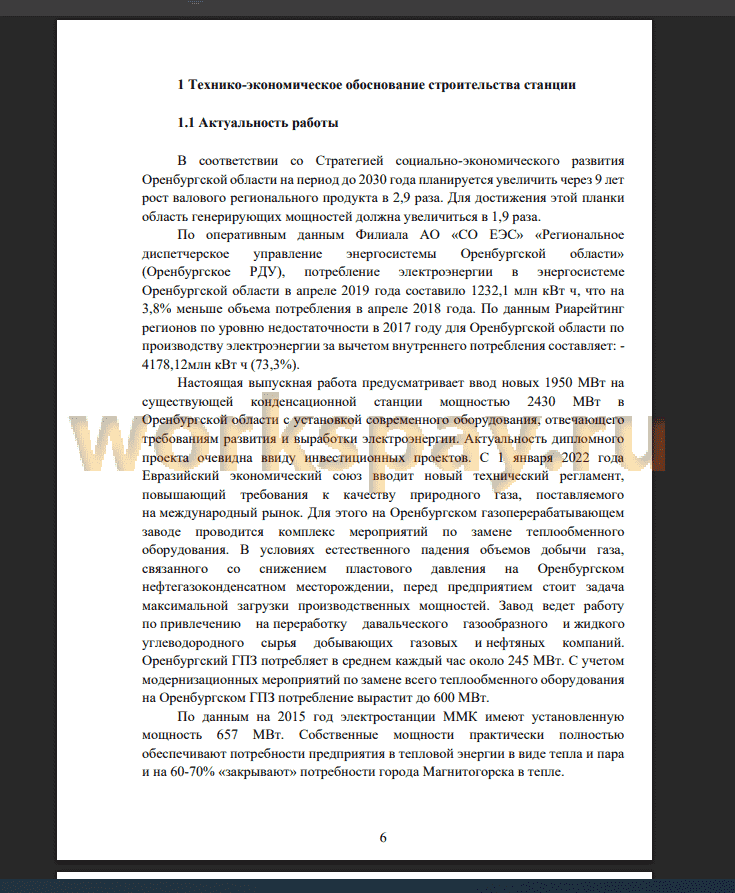

📖 Введение
Потребность в электроэнергии для современного производства и жизни человека хорошо известно. Основные производителями электрической и тепловой энергии являются тепловыми электростанциями с использованием ископаемого топлива, производя около 75% электроэнергии в мире и 80% электроэнергии в нашей стране. Энергетика играет ведущую роль в развитии всех отраслей народного хозяйства. На современном этапе эта роль неизмеримо возрастает.
Основной потребитель энергии - промышленность. Наблюдая за текущим состоянием производства, можно сделать вывод, что он требует большого энергопотребления. Строятся как новые жилые и промышленные участки, что определяет ввод в эксплуатацию новых и новых генерирующих мощностей, поскольку старое оборудование уже выработало собственный ресурс или пришло в негодность. Увеличение мощности возможно за счет строительства новых и расширения существующих заводов.
С начала 90-х гг. топливно-энергетический комплекс Уральского региона постоянно занимает лидирующее положение в отраслевой структуре промышленного производства. На сложных многокомпонентных месторождениях общие разведанные запасы свободного газа составляют 880 млрд м3. В 2006 г. на его долю приходилось более половины стоимости промышленной продукции. Высокий спрос и постоянный рост цен на энергоносители обеспечить высокую прибыль для предприятий нефтяной, газовой промышленности и электроэнергетики, которые сегодня являются основным источником финансовых поступлений в региональный бюджет.
В сложившейся ситуации для обеспечения энергетической безопасности региона, в рамках своей энергетической стратегии для Оренбургской области до 2030 года, необходимо срочно наращивать собственные генерирующие мощности для выработки электроэнергии.
В данном проекте представлена разработка КЭС установленной электрической мощностью 1950 МВт, состоящая из трех блоков мощностью 650 МВт каждый.
Основной потребитель энергии - промышленность. Наблюдая за текущим состоянием производства, можно сделать вывод, что он требует большого энергопотребления. Строятся как новые жилые и промышленные участки, что определяет ввод в эксплуатацию новых и новых генерирующих мощностей, поскольку старое оборудование уже выработало собственный ресурс или пришло в негодность. Увеличение мощности возможно за счет строительства новых и расширения существующих заводов.
С начала 90-х гг. топливно-энергетический комплекс Уральского региона постоянно занимает лидирующее положение в отраслевой структуре промышленного производства. На сложных многокомпонентных месторождениях общие разведанные запасы свободного газа составляют 880 млрд м3. В 2006 г. на его долю приходилось более половины стоимости промышленной продукции. Высокий спрос и постоянный рост цен на энергоносители обеспечить высокую прибыль для предприятий нефтяной, газовой промышленности и электроэнергетики, которые сегодня являются основным источником финансовых поступлений в региональный бюджет.
В сложившейся ситуации для обеспечения энергетической безопасности региона, в рамках своей энергетической стратегии для Оренбургской области до 2030 года, необходимо срочно наращивать собственные генерирующие мощности для выработки электроэнергии.
В данном проекте представлена разработка КЭС установленной электрической мощностью 1950 МВт, состоящая из трех блоков мощностью 650 МВт каждый.
✅ Заключение
В данном работе была спроектирована расширяемая часть Ириклинской ГРЭС на природном газе с электрической мощностью 1950 МВт и максимальной отопительной нагрузкой 150 МВт. В качестве основного оборудования были выбраны паровые турбины К-660-300 и котлоагрегаты производства Mitsubishis Heavy Industrial.
Тепловая нагрузка сетевого подогревателя К-660-300 составила 46520 кВт, для турбоагрегата был построен процесс расширения, определены параметры по элементам схем. Далее были составлены уравнения теплового и материального баланса, определены все необходимые расходы, энтальпии, после чего была произведена проверка по мощности, погрешность составила 0 %. Следующим шагом был расчет технико-экономических показателей станции, из него был определен удельный расход топлива на выработку электроэнергии, который составил 0,274 кг/кВтш, а удельный расход топлива на выработку тепловой энергии 35,301 кг/ГДжш.
Следующим этапом был выбор вспомогательного оборудования. По результатам рассчитанного требуемого значения производительности в размере 1321,406 м3/ч были 2 питательных насоса второй ступени СВПТ-350-1350 с турбоприводом ОР18П КТЗ. Также по рассчитанному требуемому значению производительности в размере 1250,05 м3/ч были выбраны 2 питательных насоса первой степени ПЭ-900 с электроприводом. Исходя из рассчитанного требуемого значения были выбраны конденсатные насосы второй ступени, по значению требуемой производительности насоса в размере 1364,616 м3 /ч были выбраны 2 насоса КсВ 1500-140, и были выбраны конденсатные насосы первой ступени, по значению требуемой производительности насоса в размере 1093,395 м3/ч были выбраны 2 насоса 2Д2000-21. Циркуляционные насосы ОП2-145Э в количестве 2 штук и один в резерве выбирались исходя из общей потребности в объеме воды, равном 50000 м3/ч, после этого были выбраны сетевые насосы СЭ 320-100 в количестве 2 штук и один в резерве при необходимой производительности насосов 320 м3/ч. Следующим шагом был выбор марки сетевых подогревателей, были выбраны сетевые подогреватели марки: ПСВ-315-3-23 и ПСВ-200-14-23 . Также был выбран деаэратор ДСП-2000 по найденному значению расхода питательной воды, который составил 1854,834 т/ч. Далее были выбраны 2 дутьевых вентилятор! ВДОД-41-500-1 по найденному значению расчетной производительности вентилятора. Аналогично, по расчетному значению производительности были выбраны дымососы ВДОД-43-500-1 в количестве 2 шт. Заключительным этапом был расчет и выбор дымовой трубы, по найденному значению минимальной допустимой высоты в размере 180 м была выбрана 1 труба.
Также была разработана электрическая часть станции мощность 1950 МВт и напряжением 500 кВ, разработаны схемы выдачи мощности и собственных нужд, а также структурная схема станции. Были подобрана номенклатура основного оборудования электроцеха: турбогенераторы типа ТВВ-660-2Т и соответствующие им трансформаторы ТНЦ-1000000/500.
Также на основании рассчитанных критериях оценки эффективности проекта можно сделать вывод, что является доходным, так как индекс доходности составил 1,087, со сроками окупаемости: простой срок окупаемости составил 8,91 лет, дисконтированный - 16,684 лет.
Тепловая нагрузка сетевого подогревателя К-660-300 составила 46520 кВт, для турбоагрегата был построен процесс расширения, определены параметры по элементам схем. Далее были составлены уравнения теплового и материального баланса, определены все необходимые расходы, энтальпии, после чего была произведена проверка по мощности, погрешность составила 0 %. Следующим шагом был расчет технико-экономических показателей станции, из него был определен удельный расход топлива на выработку электроэнергии, который составил 0,274 кг/кВтш, а удельный расход топлива на выработку тепловой энергии 35,301 кг/ГДжш.
Следующим этапом был выбор вспомогательного оборудования. По результатам рассчитанного требуемого значения производительности в размере 1321,406 м3/ч были 2 питательных насоса второй ступени СВПТ-350-1350 с турбоприводом ОР18П КТЗ. Также по рассчитанному требуемому значению производительности в размере 1250,05 м3/ч были выбраны 2 питательных насоса первой степени ПЭ-900 с электроприводом. Исходя из рассчитанного требуемого значения были выбраны конденсатные насосы второй ступени, по значению требуемой производительности насоса в размере 1364,616 м3 /ч были выбраны 2 насоса КсВ 1500-140, и были выбраны конденсатные насосы первой ступени, по значению требуемой производительности насоса в размере 1093,395 м3/ч были выбраны 2 насоса 2Д2000-21. Циркуляционные насосы ОП2-145Э в количестве 2 штук и один в резерве выбирались исходя из общей потребности в объеме воды, равном 50000 м3/ч, после этого были выбраны сетевые насосы СЭ 320-100 в количестве 2 штук и один в резерве при необходимой производительности насосов 320 м3/ч. Следующим шагом был выбор марки сетевых подогревателей, были выбраны сетевые подогреватели марки: ПСВ-315-3-23 и ПСВ-200-14-23 . Также был выбран деаэратор ДСП-2000 по найденному значению расхода питательной воды, который составил 1854,834 т/ч. Далее были выбраны 2 дутьевых вентилятор! ВДОД-41-500-1 по найденному значению расчетной производительности вентилятора. Аналогично, по расчетному значению производительности были выбраны дымососы ВДОД-43-500-1 в количестве 2 шт. Заключительным этапом был расчет и выбор дымовой трубы, по найденному значению минимальной допустимой высоты в размере 180 м была выбрана 1 труба.
Также была разработана электрическая часть станции мощность 1950 МВт и напряжением 500 кВ, разработаны схемы выдачи мощности и собственных нужд, а также структурная схема станции. Были подобрана номенклатура основного оборудования электроцеха: турбогенераторы типа ТВВ-660-2Т и соответствующие им трансформаторы ТНЦ-1000000/500.
Также на основании рассчитанных критериях оценки эффективности проекта можно сделать вывод, что является доходным, так как индекс доходности составил 1,087, со сроками окупаемости: простой срок окупаемости составил 8,91 лет, дисконтированный - 16,684 лет.
