ОАО Русал КраЗ - ведущее предприятие России, которое имеет основное и вспомогательное оборудование, предлагаемое для обслуживания основного производства механизированным способом.
Ввиду значительного числа технологических операций на основном производстве предприятие было вынуждено создать комплекс оборудования для вспомогательных работ.

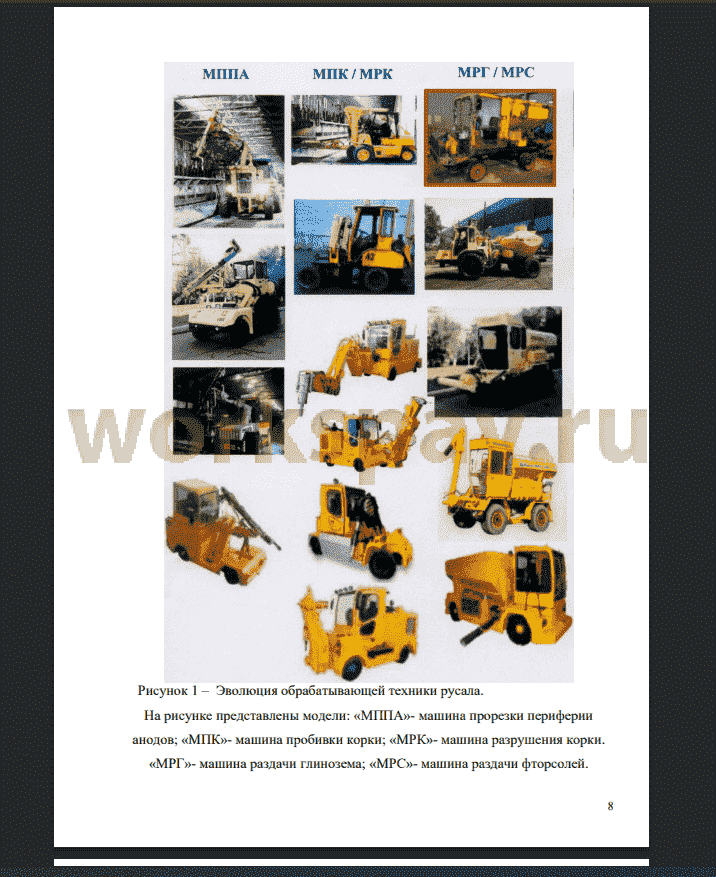

Перечень технического оборудования отечественного производства представлен на рисунке №1, аналоги импортного производства на рис. №2.
Из-за отсутствия собственной машиностроительной базы и проектных организаций для проектирования таких машин была создана фирма в составе Русала ОАО Рус - Инжиниринг, в конструкторском бюро которого были собраны лучшие специалисты с машиностроительных заводов Красноярска.
Процесс изготовления металлоконструкций этих машин пришлось отдать сторонним организациям. При этом качество изготовления и понимания задач выполнения работ по назначению этих машин оставалась низкая. ОАО Русалом было принято решение организовать собственное производство вспомогательных машин с созданием отдельного предприятия ОАО ИСО (инжиниринг строительство обслуживание).
Для функционирования этого предприятия потребовалось выбрать способы получения заготовок машин и оборудования по их производству, их сборку в конкретных изделиях.
Целью настоящей работы является разработка предложений по изготовлению металлоконструкций технологических обрабатывающих машин.
Показать возможность применения для всего комплекса машин с привидением примера на одной машине МПА (машина перевозки анодов).
Для выполнения поставленной цели необходимо решение следующих задач:
1. Разработать методические указания о изготовлении деталей металлоконструкций с применением универсального оборудования способного в автоматном режиме создавать заданные контуры деталей.
2. Обосновать эффективные способы нарезки металлоконструкций.
3. Обосновать и выбрать наименьшее количество универсального оборудования для изготовления и сборки металлоконструкций.
4. Привезти пример применения выбранной технологи и оборудования при создании металлоконструкций машины перевозки анодов «МПА».
В дипломной работе обосновано показана необходимость создания цеха под игидой Русала, по изготовлению вспомогательных технологических машин, обслуживающих основное производство алюминиевых заводов.
Показано что основная доля трудозатрат на производство этих машин приходится на изготовление металлоконструкций, является базовыми деталями машин.
На основе анализа способов загрузки деталей, выбрано наиболее приемлемое, с программным управлением, лазерное устройство для резки металла, в качестве основного станка принята лазерная установка, на основе ее производительности выбрано необходимое количество другого оборудования, позволяющего в пределах заданной площади цеха размещать это оборудование и одновременно изготавливать металлоконструкций на 3-4 машины.
Подбор изготавливаемого оборудования производится на основе универсальности его применения, для разных типов создаваемых машин.
Приведен пример изготовления металлоконструкций машины перевозки анодов «МПА».
Экономический эффект от применения разработанной технологии и оборудования, для изготовления данной машины составил свыше 150 тр., по сравнению с затратами на машину, с привлечением сторонних организаций.
