Многопрофильный эндохирургический центр с учебным блоком в г. Красноярске
|
РЕФЕРАТ 5
ВВЕДЕНИЕ 7
1. Архитектурно-строительный раздел 10

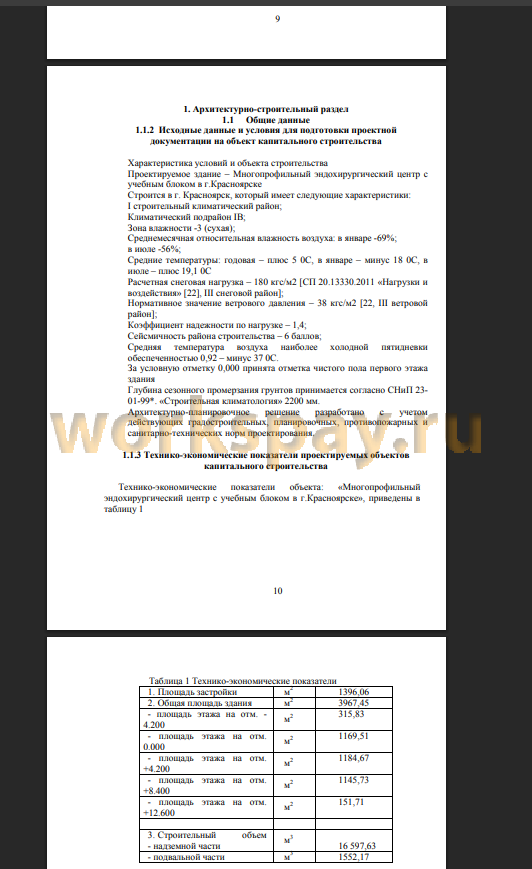

1.1 Общие данные 10
1.1.2 Исходные данные и условия для подготовки проектной документации на
объект капитального строительства
1.1.3 Технико-экономические показатели проектируемых объектов
капитального строительства
1.2 Схема планировочной организации земельного участка
1.2.1 Характеристика земельного участка, предоставленного для размещения
объекта капитального строительства
1.3 Архитектурные решения
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта
капитального строительства, его пространственной, планировочной и функциональной организации;
1.3.2 Обоснование принятых объемно-пространственных и архитектурнохудожественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства; 13
1.3.3 Описание и обоснование использованных композиционных приемов при
оформлении фасадов и интерьеров объекта капитального строительства; 15
1.3.4 Описание решений по отделке помещений основного, вспомогательного,
обслуживающего и технического назначения;
1.3.5 Описание архитектурных решений, обеспечивающих естественное
освещение помещений с постоянным пребыванием людей;
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих
защиту помещений от шума, вибрации и другого воздействия;
1.3.7 Описание решений по декоративно-художественной и цветовой отделке
интерьеров - для объектов непроизводственного назначения;
1.4 Мероприятия по обеспечению пожарной безопасности
1.4.1 Описание системы обеспечения пожарной безопасности объекта
капитального строительства
1.4.2 Описание и обоснование принятых конструктивных и объемно
планировочных решений, степени огнестойкости и класса конструктивной пожарной опасности строительных конструкций
1.5. Мероприятия по обеспечению доступа инвалидов
1.5.1 Перечень мероприятий по обеспечению доступа инвалидов к объектам, предусмотренным в пункте 10 части 12 статьи 48 Градостроительного кодекса Российской Федерации; 24
1.6. Описание и обоснование конструктивных решений зданий и сооружений,
включая их пространственные схемы, принятые при выполнении расчетов строительных конструкций; 25
1.7. Описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость зданий и сооружений объекта капитального строительства в целом, а также их отдельных конструктивных элементов, узлов, деталей в процессе изготовления, перевозки, строительства и эксплуатации объекта капитального строительства; 25
1.8. Описание конструктивных и технических решений подземной части
объекта капитального строительства; 25
1.9. Описание и обоснование принятых объемно-планировочных решений
зданий и сооружений объекта капитального строительства; 26
1.10. Обоснование номенклатуры, компоновки и площадей основных производственных, экспериментальных, сборочных, ремонтных и иных цехов, а также лабораторий, складских и административно-бытовых помещений, иных помещений вспомогательного и обслуживающего назначения - для объектов
производственного назначения; 27
1.11. Перечень мероприятий по защите строительных конструкций и фундаментов от разрушения; 27
1.12. Описание инженерных решений и сооружений, обеспечивающих защиту территории объекта капитального строительства, отдельных зданий и сооружений объекта капитального строительства, а также персонала (жителей)
от опасных природных и техногенных процессов; 28
2. Расчетно-конструктивный раздел 29
2.1. Расчет монолитной плиты перекрытия типового этажа 29
2.1.1Сбор нагрузок 29
2.2. Назначение материалов плиты перекрытия 31
2.3. Результаты расчета 31
3. Проектирование фундаментов 36
3.1 Сведения о топографических, инженерно-геологических, гидрогеологических, метеорологических и климатических условиях земельного
участка, предоставленного для размещения объекта капитального строительства; 36
3.2. Сведения об особых природных климатических условиях территории, на
которой располагается земельный участок, предоставленный для размещения объекта капитального строительства; 36
3.3. Сведения о прочностных и деформационных характеристиках грунта в
основании объекта капитального строительства; 37
3.4 Уровень грунтовых вод, их химический состав, агрессивность грунтовых вод и грунта по отношению к материалам, используемым при строительстве подземной части объекта капитального строительства 37
3.5. Исходные данные 37
3.6. Проектирование забивных свай 42
3.7.Определение несущей способности забивной сваи 43
3.8.Размещение свай в фундаменте 44
Рис.3.3 а- Расстановка свай, б-схема ростверка 45
Рис.3.4 Схема расчета плиты ростверка на изгиб 46
3.10. Подбор сваебойного оборудования и расчет отказа 46
3.11. Расчет стоимости и трудоемкости возведения свайного фундамента 47
Таблица 3.4 Расчет стоимости и трудоемкости возведения свайного 47
фундамента 47
3.12. Проектирование буронабивных свай 48
3.13. Определение несущей способности сваи 49
3.14. Размещение свай в фундаменте 50
Рис.3.5 а- Расстановка свай, б-схема ростверка 51
3.15. Армирование ростверка 51
Рис.3.6 Схема расчета плиты ростверка на изгиб 51
3.16. Расчет стоимости и трудоемкости возведения свайного фундамента 52
4. Технология строительного производства 53
4.1 Технологическая карта на устройство монолитного перекрытия 53
4.1.1 Область применения 53
4.1.2 Общие положения 53
4.1.3 Организация и технология выполнения работ 53
4.1.4 Требования к качеству работ 58
4.1.5 Потребность в материально-технических ресурсах 62
4.1.6 Подбор подъемно-транспортного оборудования 64
4.1.7 Составление калькуляции трудовых затрат и заработной платы 65
4.1.8 Техника безопасности и охрана труда 66
4.1.9 Технико-экономические показатели 68
5. Организация строительного производства 69
5.1 Объектный строительный генеральный план на период возведения
надземной части 69
5.1.1 Область применения строительного генерального плана 69
5.1.2 Продолжительность строительства 69
5.1.3 Подбор грузоподъемных механизмов 69
5.1.4 Привязка грузоподъемных механизмов к строящемуся зданию 70
5.1.5 Определение зон действия грузоподъемных механизмов 70
5.1.6 Потребность строительства в кадрах. Расчет потребности и подбор
временных административных, жилых, хозяйственных и культурно-бытовых зданий 71
5.1.7 Определение требуемых площадей складов и хозяйства на строительной
площадке 72
5.1.8 Расчет автомобильного транспорта 74
5.1.9 Потребность строительства в электрической энергии 74
5.1.10 Потребность строительства во временном водоснабжении 76
5.1.11 Проектирование временных дорог и проездов 78
5.1.12 Мероприятия по охране труда и технике безопасности 78
5.1.13 Мероприятия по охране окружающей среды и рациональному
использованию природных ресурсов 79
5.1.14 Расчет технико-экономических показателей стройгенплана 80
6 Экономика строительства 83
6.1 Пояснительная записка к сметной документации 83
6.1.1 Анализ локального сметного расчета на общестроительные работы 84
6.1.2 Анализ локального сметного расчета на устройство монолитной плиты
перекрытия 87
6.3 Технико - экономические показатели объекта 89
Заключение 92
Список использованных источников 92
Приложение А Теплотехнический расчет наружных ограждающих конструкции
Приложение Б Экспликация полов
Приложение В Ведомость перемычек. Спецификация перемычек
Приложение Г Спецификация окон и дверей
Приложение Г Локальная смета на общестроительные работы
Приложение Д Локальная смета на устройство монолитного перекрытия
Приложение Е Текущие индексы изменения стоимости СМР
ВВЕДЕНИЕ 7
1. Архитектурно-строительный раздел 10
1.1 Общие данные 10
1.1.2 Исходные данные и условия для подготовки проектной документации на
объект капитального строительства
1.1.3 Технико-экономические показатели проектируемых объектов
капитального строительства
1.2 Схема планировочной организации земельного участка
1.2.1 Характеристика земельного участка, предоставленного для размещения
объекта капитального строительства
1.3 Архитектурные решения
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта
капитального строительства, его пространственной, планировочной и функциональной организации;
1.3.2 Обоснование принятых объемно-пространственных и архитектурнохудожественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства; 13
1.3.3 Описание и обоснование использованных композиционных приемов при
оформлении фасадов и интерьеров объекта капитального строительства; 15
1.3.4 Описание решений по отделке помещений основного, вспомогательного,
обслуживающего и технического назначения;
1.3.5 Описание архитектурных решений, обеспечивающих естественное
освещение помещений с постоянным пребыванием людей;
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих
защиту помещений от шума, вибрации и другого воздействия;
1.3.7 Описание решений по декоративно-художественной и цветовой отделке
интерьеров - для объектов непроизводственного назначения;
1.4 Мероприятия по обеспечению пожарной безопасности
1.4.1 Описание системы обеспечения пожарной безопасности объекта
капитального строительства
1.4.2 Описание и обоснование принятых конструктивных и объемно
планировочных решений, степени огнестойкости и класса конструктивной пожарной опасности строительных конструкций
1.5. Мероприятия по обеспечению доступа инвалидов
1.5.1 Перечень мероприятий по обеспечению доступа инвалидов к объектам, предусмотренным в пункте 10 части 12 статьи 48 Градостроительного кодекса Российской Федерации; 24
1.6. Описание и обоснование конструктивных решений зданий и сооружений,
включая их пространственные схемы, принятые при выполнении расчетов строительных конструкций; 25
1.7. Описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость зданий и сооружений объекта капитального строительства в целом, а также их отдельных конструктивных элементов, узлов, деталей в процессе изготовления, перевозки, строительства и эксплуатации объекта капитального строительства; 25
1.8. Описание конструктивных и технических решений подземной части
объекта капитального строительства; 25
1.9. Описание и обоснование принятых объемно-планировочных решений
зданий и сооружений объекта капитального строительства; 26
1.10. Обоснование номенклатуры, компоновки и площадей основных производственных, экспериментальных, сборочных, ремонтных и иных цехов, а также лабораторий, складских и административно-бытовых помещений, иных помещений вспомогательного и обслуживающего назначения - для объектов
производственного назначения; 27
1.11. Перечень мероприятий по защите строительных конструкций и фундаментов от разрушения; 27
1.12. Описание инженерных решений и сооружений, обеспечивающих защиту территории объекта капитального строительства, отдельных зданий и сооружений объекта капитального строительства, а также персонала (жителей)
от опасных природных и техногенных процессов; 28
2. Расчетно-конструктивный раздел 29
2.1. Расчет монолитной плиты перекрытия типового этажа 29
2.1.1Сбор нагрузок 29
2.2. Назначение материалов плиты перекрытия 31
2.3. Результаты расчета 31
3. Проектирование фундаментов 36
3.1 Сведения о топографических, инженерно-геологических, гидрогеологических, метеорологических и климатических условиях земельного
участка, предоставленного для размещения объекта капитального строительства; 36
3.2. Сведения об особых природных климатических условиях территории, на
которой располагается земельный участок, предоставленный для размещения объекта капитального строительства; 36
3.3. Сведения о прочностных и деформационных характеристиках грунта в
основании объекта капитального строительства; 37
3.4 Уровень грунтовых вод, их химический состав, агрессивность грунтовых вод и грунта по отношению к материалам, используемым при строительстве подземной части объекта капитального строительства 37
3.5. Исходные данные 37
3.6. Проектирование забивных свай 42
3.7.Определение несущей способности забивной сваи 43
3.8.Размещение свай в фундаменте 44
Рис.3.3 а- Расстановка свай, б-схема ростверка 45
Рис.3.4 Схема расчета плиты ростверка на изгиб 46
3.10. Подбор сваебойного оборудования и расчет отказа 46
3.11. Расчет стоимости и трудоемкости возведения свайного фундамента 47
Таблица 3.4 Расчет стоимости и трудоемкости возведения свайного 47
фундамента 47
3.12. Проектирование буронабивных свай 48
3.13. Определение несущей способности сваи 49
3.14. Размещение свай в фундаменте 50
Рис.3.5 а- Расстановка свай, б-схема ростверка 51
3.15. Армирование ростверка 51
Рис.3.6 Схема расчета плиты ростверка на изгиб 51
3.16. Расчет стоимости и трудоемкости возведения свайного фундамента 52
4. Технология строительного производства 53
4.1 Технологическая карта на устройство монолитного перекрытия 53
4.1.1 Область применения 53
4.1.2 Общие положения 53
4.1.3 Организация и технология выполнения работ 53
4.1.4 Требования к качеству работ 58
4.1.5 Потребность в материально-технических ресурсах 62
4.1.6 Подбор подъемно-транспортного оборудования 64
4.1.7 Составление калькуляции трудовых затрат и заработной платы 65
4.1.8 Техника безопасности и охрана труда 66
4.1.9 Технико-экономические показатели 68
5. Организация строительного производства 69
5.1 Объектный строительный генеральный план на период возведения
надземной части 69
5.1.1 Область применения строительного генерального плана 69
5.1.2 Продолжительность строительства 69
5.1.3 Подбор грузоподъемных механизмов 69
5.1.4 Привязка грузоподъемных механизмов к строящемуся зданию 70
5.1.5 Определение зон действия грузоподъемных механизмов 70
5.1.6 Потребность строительства в кадрах. Расчет потребности и подбор
временных административных, жилых, хозяйственных и культурно-бытовых зданий 71
5.1.7 Определение требуемых площадей складов и хозяйства на строительной
площадке 72
5.1.8 Расчет автомобильного транспорта 74
5.1.9 Потребность строительства в электрической энергии 74
5.1.10 Потребность строительства во временном водоснабжении 76
5.1.11 Проектирование временных дорог и проездов 78
5.1.12 Мероприятия по охране труда и технике безопасности 78
5.1.13 Мероприятия по охране окружающей среды и рациональному
использованию природных ресурсов 79
5.1.14 Расчет технико-экономических показателей стройгенплана 80
6 Экономика строительства 83
6.1 Пояснительная записка к сметной документации 83
6.1.1 Анализ локального сметного расчета на общестроительные работы 84
6.1.2 Анализ локального сметного расчета на устройство монолитной плиты
перекрытия 87
6.3 Технико - экономические показатели объекта 89
Заключение 92
Список использованных источников 92
Приложение А Теплотехнический расчет наружных ограждающих конструкции
Приложение Б Экспликация полов
Приложение В Ведомость перемычек. Спецификация перемычек
Приложение Г Спецификация окон и дверей
Приложение Г Локальная смета на общестроительные работы
Приложение Д Локальная смета на устройство монолитного перекрытия
Приложение Е Текущие индексы изменения стоимости СМР
Развитие в сфере медицинской отрасли в Современном мире является одной из важнейших проблем в развитии объектов здравоохранения.
В связи с этим при проектировании объектов медицины следует учитывать все потребности новых нормативов, а также потребности развития общества.
Данная выпускная квалификационная работа на тему «Многопрофильный эндохирургический центр с учебным блоком» . Многопрофильный эндохирургический центр с учебным блоком представляет собой 3-х этажный с подвалом объем, с функциями амбулаторно-поликлинической и хирургической помощи с применением эндоскопических методов, а так же функцией обучения студентов, повышения квалификации медработников. Здание имеет Г-образную, в плане, форму . Такая конфигурация не случайна, она отвечает особенностям участка строительства и подчеркивает функциональную неоднородность объекта. План здания простой конфигурации с размерами в осях «1-9» и «А-Ж» 41,4 х 37,8 м. Высота здания от уровня земли до верха парапета надстроек лифтовых шахт - 17,65 м.
Здание запроектировано в 3х этажном с подвалом исполнении.
В подвале (отм.-4.200) располагаются отделения централизованного обеззараживания отходов (ЦОО), центральное стерилизационное отделение (ЦСО), помещения инженерного обеспечения здания, а так же помещения ремонтно-эксплуатационная службы. Доступ в подвал осуществляется непосредственно через улицу и лифт (в осях «Е-Д», «12»). Для ЦОО предусмотрен грузовой лифт с доставкой непосредственно наружу.
На первом этаже (отм. 0.000) входная группа для посетителей с регистратурой, гардеробом, аптечным киоском и санузлами, кабинеты амбулаторно-поликлинического приема, малай операционная, лаборатория экстренных анализов. Отдельный вход и загрузка для персонала с административно-бытовыми помещениями. Отдельный вход для учебного блока (в осях «5-9»)
На втором этаже (отм. +4.200) в осях «1-5» расположены приемные помещения и дневной стационар на 16 коек, малая операционная, санитарно-гигиенические и административные помещения.
На третьем этаже (отм. +8.400) в осях «1-5» располагаются операционный блок с санпропускником, палатами интенсивной терапии (ПИТ) и вспомогательными помещениями, зона персонала, административные помещения.
В осях «5-9» на двух этажах располагаются помещения учебного блока. На втором этаже (отм. +8.400): гардеробная для верхней одежды, санузлы, учебная операционная с вспомогательными помещениями и помещения для обучающихся и преподавателей. На третьем этаже (отм. +8.400) располагаются трансформируемая аудитория, помещение для обучающихся и зимний сад.
В уроне кровли (отм. +12.600) располагаются помещения инженерно-технического обеспечения.
Высота подвала и вышележащих этажей 4,2 м. Высота технического этажа - 2,95 м.
Для сообщения между этажами предусматриваются две лестничные клетки расположенные в осях «Е-Ж», «1-2» и в осях «А-Б», «3-5» а так же два пассажирских больничных лифта, один из которых имеет нижнюю остановку в подвале и приспособлен к перемещению пожарных подразделений. Отдельно для учебного блока в осях «А-Б», «8-9» предусмотрена лестничная клетка с непосредственным выходом наружу.
За относительную отметку 0.000 принята отметка чистого пола первого этажа соответствующая абсолютной отметке 212,9 в Балтийской системе высот.
Здание многопрофильного эндохирургического центра в осях «1-9» и «А-Ж» с отм. -4.200 до отм. +16.500 выполнено в виде монолитнокаркасной конструктивной системы.
Конструктивная схема данной части представляет собой каркас с сеткой колонн 6,3; 2,7; 3,6 по цифровым осям и 6,3 по буквенным осям. Все колонны железобетонные со скрытой консолью сечением 400х400мм, фундаменты в здании столбчатые сборные железобетонные под колонны, в подвальной части здания фундаменты под стены выполнены из блоков типа ФБС 400 мм. Подвал ограничен в осях «1-5» и «Г-Ж». Стены и балки подземной части здания утепляются теплоизоляционными плитами «Пеноплэкс Фундамент» толщиной 80мм на глубину не менее 2,5 м. В качестве ограждающих стеновых конструкций применены газобетонные блоки автоклавного производства марки D500 200 и 300 мм. с отделкой штукатуркой "мокрого" типа по полимерной сетке. Стены лестничных клеток выполнены из кирпича с эффективным утеплителем ROCKWOOL ФАСАД БАТТС 120 мм. также с отделкой штукатуркой "мокрого" типа по полимерной сетке.
Фасады частично облицованы вставками из металлических кассет с рельефом. Внутренние перегородки в зависимости от назначения помещений выполняются кирпичными 120 мм или из ГКЛ «KNAUF» 125мм по металлическому каркасу с заполнением негорючим утеплителем. Перекрытия над подвалом и вышележащих этажей - монолитная ж/б плита толщиной 160мм по балкам. Пол в подвале и на первом этаже кроме части над подвалом сделан по грунту.
За относительную отметку 0,000 принята отметка верха существующей плиты перекрытия над подвалом, что соответствует абсолютной отметке по генплану.
Здание запроектировано в соответствии со всеми действующими нормативами учетом действующих градостроительных, планировочных, противопожарных и санитарно-технических норм проектирования.
В связи с этим при проектировании объектов медицины следует учитывать все потребности новых нормативов, а также потребности развития общества.
Данная выпускная квалификационная работа на тему «Многопрофильный эндохирургический центр с учебным блоком» . Многопрофильный эндохирургический центр с учебным блоком представляет собой 3-х этажный с подвалом объем, с функциями амбулаторно-поликлинической и хирургической помощи с применением эндоскопических методов, а так же функцией обучения студентов, повышения квалификации медработников. Здание имеет Г-образную, в плане, форму . Такая конфигурация не случайна, она отвечает особенностям участка строительства и подчеркивает функциональную неоднородность объекта. План здания простой конфигурации с размерами в осях «1-9» и «А-Ж» 41,4 х 37,8 м. Высота здания от уровня земли до верха парапета надстроек лифтовых шахт - 17,65 м.
Здание запроектировано в 3х этажном с подвалом исполнении.
В подвале (отм.-4.200) располагаются отделения централизованного обеззараживания отходов (ЦОО), центральное стерилизационное отделение (ЦСО), помещения инженерного обеспечения здания, а так же помещения ремонтно-эксплуатационная службы. Доступ в подвал осуществляется непосредственно через улицу и лифт (в осях «Е-Д», «12»). Для ЦОО предусмотрен грузовой лифт с доставкой непосредственно наружу.
На первом этаже (отм. 0.000) входная группа для посетителей с регистратурой, гардеробом, аптечным киоском и санузлами, кабинеты амбулаторно-поликлинического приема, малай операционная, лаборатория экстренных анализов. Отдельный вход и загрузка для персонала с административно-бытовыми помещениями. Отдельный вход для учебного блока (в осях «5-9»)
На втором этаже (отм. +4.200) в осях «1-5» расположены приемные помещения и дневной стационар на 16 коек, малая операционная, санитарно-гигиенические и административные помещения.
На третьем этаже (отм. +8.400) в осях «1-5» располагаются операционный блок с санпропускником, палатами интенсивной терапии (ПИТ) и вспомогательными помещениями, зона персонала, административные помещения.
В осях «5-9» на двух этажах располагаются помещения учебного блока. На втором этаже (отм. +8.400): гардеробная для верхней одежды, санузлы, учебная операционная с вспомогательными помещениями и помещения для обучающихся и преподавателей. На третьем этаже (отм. +8.400) располагаются трансформируемая аудитория, помещение для обучающихся и зимний сад.
В уроне кровли (отм. +12.600) располагаются помещения инженерно-технического обеспечения.
Высота подвала и вышележащих этажей 4,2 м. Высота технического этажа - 2,95 м.
Для сообщения между этажами предусматриваются две лестничные клетки расположенные в осях «Е-Ж», «1-2» и в осях «А-Б», «3-5» а так же два пассажирских больничных лифта, один из которых имеет нижнюю остановку в подвале и приспособлен к перемещению пожарных подразделений. Отдельно для учебного блока в осях «А-Б», «8-9» предусмотрена лестничная клетка с непосредственным выходом наружу.
За относительную отметку 0.000 принята отметка чистого пола первого этажа соответствующая абсолютной отметке 212,9 в Балтийской системе высот.
Здание многопрофильного эндохирургического центра в осях «1-9» и «А-Ж» с отм. -4.200 до отм. +16.500 выполнено в виде монолитнокаркасной конструктивной системы.
Конструктивная схема данной части представляет собой каркас с сеткой колонн 6,3; 2,7; 3,6 по цифровым осям и 6,3 по буквенным осям. Все колонны железобетонные со скрытой консолью сечением 400х400мм, фундаменты в здании столбчатые сборные железобетонные под колонны, в подвальной части здания фундаменты под стены выполнены из блоков типа ФБС 400 мм. Подвал ограничен в осях «1-5» и «Г-Ж». Стены и балки подземной части здания утепляются теплоизоляционными плитами «Пеноплэкс Фундамент» толщиной 80мм на глубину не менее 2,5 м. В качестве ограждающих стеновых конструкций применены газобетонные блоки автоклавного производства марки D500 200 и 300 мм. с отделкой штукатуркой "мокрого" типа по полимерной сетке. Стены лестничных клеток выполнены из кирпича с эффективным утеплителем ROCKWOOL ФАСАД БАТТС 120 мм. также с отделкой штукатуркой "мокрого" типа по полимерной сетке.
Фасады частично облицованы вставками из металлических кассет с рельефом. Внутренние перегородки в зависимости от назначения помещений выполняются кирпичными 120 мм или из ГКЛ «KNAUF» 125мм по металлическому каркасу с заполнением негорючим утеплителем. Перекрытия над подвалом и вышележащих этажей - монолитная ж/б плита толщиной 160мм по балкам. Пол в подвале и на первом этаже кроме части над подвалом сделан по грунту.
За относительную отметку 0,000 принята отметка верха существующей плиты перекрытия над подвалом, что соответствует абсолютной отметке по генплану.
Здание запроектировано в соответствии со всеми действующими нормативами учетом действующих градостроительных, планировочных, противопожарных и санитарно-технических норм проектирования.
Задание бакалаврской работы на тему «Многопрофильный эндохирургический центр с учебным блоком» выполнено в полном объеме в соответствии с учебной программой и составляет 6 листов графической части и 94 страниц пояснительной записки. Бакалаврская работа выполнена на основании литературы принимаемой в строительстве, целью которой является создание наиболее современного и комфортабельного здания.
В архитектурно-строительной части бакалаврской работы было уделено внимание вопросам разработки фасадов, планов, разрезов здания. Жилой дом оснащен всеми необходимыми инженерными устройствами. Здание не является источником загрязнения атмосферы, и все сети подведены в соответствии с нормами.
Здание запроектировано в 3х этажном с подвалом исполнении.
В подвале (отм.-4.200) располагаются отделения централизованного обеззараживания отходов (ЦОО), центральное стерилизационное отделение (ЦСО), помещения инженерного обеспечения здания, а так же помещения ремонтно-эксплуатационная службы. Доступ в подвал осуществляется непосредственно через улицу и лифт (в осях «Е-Д», «12»). Для ЦОО предусмотрен грузовой лифт с доставкой непосредственно наружу.
На первом этаже (отм. 0.000) входная группа для посетителей с регистратурой, гардеробом, аптечным киоском и санузлами, кабинеты амбулаторно-поликлинического приема, малай операционная, лаборатория экстренных анализов. Отдельный вход и загрузка для персонала с административно-бытовыми помещениями. Отдельный вход для учебного блока (в осях «5-9»)
На втором этаже (отм. +4.200) в осях «1-5» расположены приемные помещения и дневной стационар на 16 коек, малая операционная, санитарно-гигиенические и административные помещения.
На третьем этаже (отм. +8.400) в осях «1-5» располагаются операционный блок с санпропускником, палатами интенсивной терапии (ПИТ) и вспомогательными помещениями, зона персонала, административные помещения.
В осях «5-9» на двух этажах располагаются помещения учебного блока.
На втором этаже (отм. +8.400): гардеробная для верхней одежды, санузлы, учебная операционная с вспомогательными помещениями и помещения для обучающихся и преподавателей. На третьем этаже (отм. +8.400) располагаются трансформируемая аудитория, помещение для обучающихся и зимний сад.
В уроне кровли (отм. +12.600) располагаются помещения инженернотехнического обеспечения.
Высота подвала и вышележащих этажей 4,2 м. Высота технического этажа - 2,95 м.
Для сообщения между этажами предусматриваются две лестничные клетки расположенные в осях «Е-Ж», «1-2» и в осях «А-Б», «3-5» а так же два пассажирских больничных лифта, один из которых имеет нижнюю остановку в подвале и приспособлен к перемещению пожарных подразделений. Отдельно для учебного блока в осях «А-Б», «8-9» предусмотрена лестничная клетка с непосредственным выходом наружу.
За относительную отметку 0.000 принята отметка чистого пола первого этажа соответствующая абсолютной отметке 212,9 в Балтийской системе высот.
Здание многопрофильного эндохирургического центра в осях «1-9» и «А-Ж» с отм. -4.200 до отм. +16.500 выполнено в виде монолитнокаркасной конструктивной системы.
Конструктивная схема данной части представляет собой каркас с сеткой колонн 6,3; 2,7; 3,6 по цифровым осям и 6,3 по буквенным осям. Все колонны железобетонные со скрытой консолью сечением 400х400мм, фундаменты в здании столбчатые сборные железобетонные под колонны, в подвальной части здания фундаменты под стены выполнены из блоков типа ФБС 400 мм.
Подвал ограничен в осях «1-5» и «Г-Ж». Стены и балки подземной части здания утепляются теплоизоляционными плитами «Пеноплэкс Фундамент» толщиной 80мм на глубину не менее 2,5 м.
В качестве ограждающих стеновых конструкций применены газобетонные блоки автоклавного производства марки D500 200 и 300 мм. с отделкой штукатуркой "мокрого" типа по полимерной сетке. Стены лестничных клеток выполнены из кирпича с эффективным утеплителем ROCKWOOL ФАСАД БАТТС 120 мм. также с отделкой штукатуркой "мокрого" типа по полимерной сетке.
Фасады частично облицованы вставками из металлических кассет с рельефом. Внутренние перегородки в зависимости от назначения помещений выполняются кирпичными 120 мм или из ГКЛ «KNAUF» 125мм по металлическому каркасу с заполнением негорючим утеплителем. Перекрытия над подвалом и вышележащих этажей - монолитная ж/б плита толщиной 160мм по балкам. Пол в подвале и на первом этаже кроме части над подвалом сделан по грунту.
Стоимость общестроительных работ согласно локальному сметному расчету на общестроительные работы составила в текущих ценах 178042795,90 руб. Она показывает предварительную сумму денежных средств, необходимых для общестроительных работ в соответствии с проектными решениями. Трудоемкость производства работ составила 71164,68 чел-час. Средства на оплату труда составили 21 629 909,51руб.
Стоимость работ по устройству монолитного перекрытия согласно локальному сметному расчету составила в текущих ценах 10 374 093,95руб. Она показывает предварительную сумму денежных средств, необходимых для устройства монолитного перекрытия в соответствии с проектными решениями. Трудоемкость производства работ составила 4 160,21 чел-час. Средства на оплату труда составили 1 173 730,26руб.
Графическая часть бакалаврской работы выполнена с помощью программ AutoCAD2012. Применен программный комплекс «Гранд- смета», программный комплекс SCAD Office v.11.5.
В архитектурно-строительной части бакалаврской работы было уделено внимание вопросам разработки фасадов, планов, разрезов здания. Жилой дом оснащен всеми необходимыми инженерными устройствами. Здание не является источником загрязнения атмосферы, и все сети подведены в соответствии с нормами.
Здание запроектировано в 3х этажном с подвалом исполнении.
В подвале (отм.-4.200) располагаются отделения централизованного обеззараживания отходов (ЦОО), центральное стерилизационное отделение (ЦСО), помещения инженерного обеспечения здания, а так же помещения ремонтно-эксплуатационная службы. Доступ в подвал осуществляется непосредственно через улицу и лифт (в осях «Е-Д», «12»). Для ЦОО предусмотрен грузовой лифт с доставкой непосредственно наружу.
На первом этаже (отм. 0.000) входная группа для посетителей с регистратурой, гардеробом, аптечным киоском и санузлами, кабинеты амбулаторно-поликлинического приема, малай операционная, лаборатория экстренных анализов. Отдельный вход и загрузка для персонала с административно-бытовыми помещениями. Отдельный вход для учебного блока (в осях «5-9»)
На втором этаже (отм. +4.200) в осях «1-5» расположены приемные помещения и дневной стационар на 16 коек, малая операционная, санитарно-гигиенические и административные помещения.
На третьем этаже (отм. +8.400) в осях «1-5» располагаются операционный блок с санпропускником, палатами интенсивной терапии (ПИТ) и вспомогательными помещениями, зона персонала, административные помещения.
В осях «5-9» на двух этажах располагаются помещения учебного блока.
На втором этаже (отм. +8.400): гардеробная для верхней одежды, санузлы, учебная операционная с вспомогательными помещениями и помещения для обучающихся и преподавателей. На третьем этаже (отм. +8.400) располагаются трансформируемая аудитория, помещение для обучающихся и зимний сад.
В уроне кровли (отм. +12.600) располагаются помещения инженернотехнического обеспечения.
Высота подвала и вышележащих этажей 4,2 м. Высота технического этажа - 2,95 м.
Для сообщения между этажами предусматриваются две лестничные клетки расположенные в осях «Е-Ж», «1-2» и в осях «А-Б», «3-5» а так же два пассажирских больничных лифта, один из которых имеет нижнюю остановку в подвале и приспособлен к перемещению пожарных подразделений. Отдельно для учебного блока в осях «А-Б», «8-9» предусмотрена лестничная клетка с непосредственным выходом наружу.
За относительную отметку 0.000 принята отметка чистого пола первого этажа соответствующая абсолютной отметке 212,9 в Балтийской системе высот.
Здание многопрофильного эндохирургического центра в осях «1-9» и «А-Ж» с отм. -4.200 до отм. +16.500 выполнено в виде монолитнокаркасной конструктивной системы.
Конструктивная схема данной части представляет собой каркас с сеткой колонн 6,3; 2,7; 3,6 по цифровым осям и 6,3 по буквенным осям. Все колонны железобетонные со скрытой консолью сечением 400х400мм, фундаменты в здании столбчатые сборные железобетонные под колонны, в подвальной части здания фундаменты под стены выполнены из блоков типа ФБС 400 мм.
Подвал ограничен в осях «1-5» и «Г-Ж». Стены и балки подземной части здания утепляются теплоизоляционными плитами «Пеноплэкс Фундамент» толщиной 80мм на глубину не менее 2,5 м.
В качестве ограждающих стеновых конструкций применены газобетонные блоки автоклавного производства марки D500 200 и 300 мм. с отделкой штукатуркой "мокрого" типа по полимерной сетке. Стены лестничных клеток выполнены из кирпича с эффективным утеплителем ROCKWOOL ФАСАД БАТТС 120 мм. также с отделкой штукатуркой "мокрого" типа по полимерной сетке.
Фасады частично облицованы вставками из металлических кассет с рельефом. Внутренние перегородки в зависимости от назначения помещений выполняются кирпичными 120 мм или из ГКЛ «KNAUF» 125мм по металлическому каркасу с заполнением негорючим утеплителем. Перекрытия над подвалом и вышележащих этажей - монолитная ж/б плита толщиной 160мм по балкам. Пол в подвале и на первом этаже кроме части над подвалом сделан по грунту.
Стоимость общестроительных работ согласно локальному сметному расчету на общестроительные работы составила в текущих ценах 178042795,90 руб. Она показывает предварительную сумму денежных средств, необходимых для общестроительных работ в соответствии с проектными решениями. Трудоемкость производства работ составила 71164,68 чел-час. Средства на оплату труда составили 21 629 909,51руб.
Стоимость работ по устройству монолитного перекрытия согласно локальному сметному расчету составила в текущих ценах 10 374 093,95руб. Она показывает предварительную сумму денежных средств, необходимых для устройства монолитного перекрытия в соответствии с проектными решениями. Трудоемкость производства работ составила 4 160,21 чел-час. Средства на оплату труда составили 1 173 730,26руб.
Графическая часть бакалаврской работы выполнена с помощью программ AutoCAD2012. Применен программный комплекс «Гранд- смета», программный комплекс SCAD Office v.11.5.
