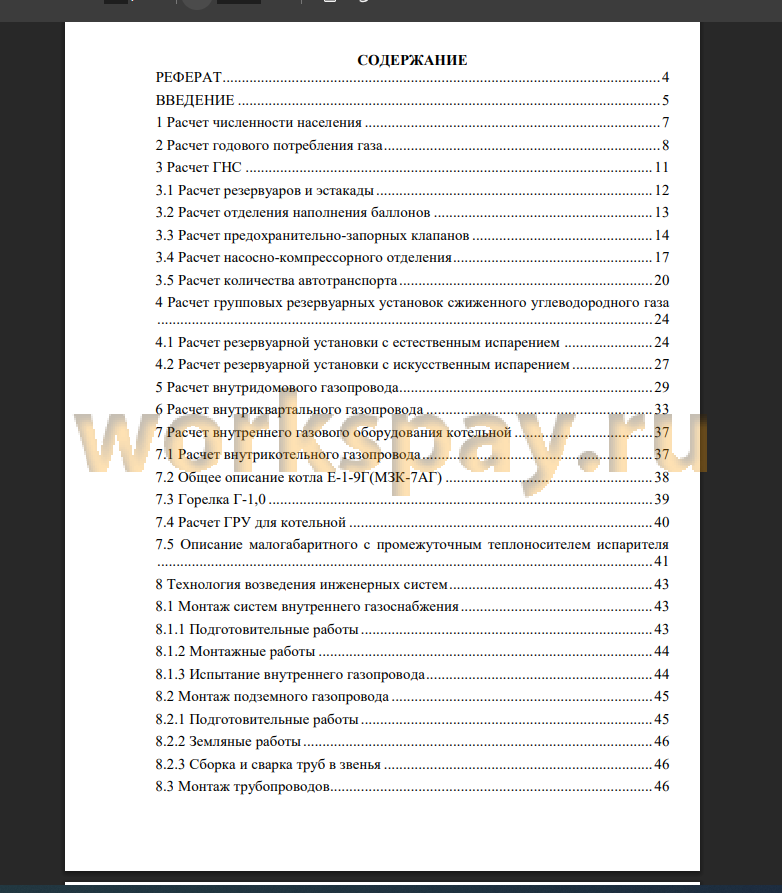

Расчет ГНС, газоснабжение жилого района и промпредприятия

РЕФЕРАТ 4
ВВЕДЕНИЕ 5
1 Расчет численности населения 7
2 Расчет годового потребления газа 8
3 Расчет ГНС 11
3.1 Расчет резервуаров и эстакады 12
3.2 Расчет отделения наполнения баллонов 13
3.3 Расчет предохранительно-запорных клапанов 14
3.4 Расчет насосно-компрессорного отделения 17
3.5 Расчет количества автотранспорта 20
4 Расчет групповых резервуарных установок сжиженного углеводородного газа 24
4.1 Расчет резервуарной установки с естественным испарением 24
4.2 Расчет резервуарной установки с искусственным испарением 27
5 Расчет внутридомового газопровода 29
6 Расчет внутриквартального газопровода 33
7 Расчет внутреннего газового оборудования котельной 37
7.1 Расчет внутрикотельного газопровода 37
7.2 Общее описание котла Е-1-9Г(МЗК-7АГ) 38
7.3 Горелка Г-1,0 39
7.4 Расчет ГРУ для котельной 40
7.5 Описание малогабаритного с промежуточным теплоносителем испарителя 41
8 Технология возведения инженерных систем 43
8.1 Монтаж систем внутреннего газоснабжения 43
8.1.1 Подготовительные работы 43
8.1.2 Монтажные работы 44
8.1.3 Испытание внутреннего газопровода 44
8.2 Монтаж подземного газопровода 45
8.2.1 Подготовительные работы 45
8.2.2 Земляные работы 46
8.2.3 Сборка и сварка труб в звенья 46
8.3 Монтаж трубопроводов 46
8.4 Предварительное испытание газопровода 47
8.5 Монтаж резервуаров 47
8.6 Изоляция трубопровода 48
8.7 Благоустройство трассы 49
8.8 Окончательное испытание газопровода 49
8.9 Определение объема земляных работ 49
8.10 Выбор комплекта машин и механизмов 55
ЗАКЛЮЧЕНИЕ 58
СПИСОК СОКРАЩЕНИЙ 59
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 60
Купить

Природа щедро наделила нашу Родину своими богатствами. Важная составляющая часть ее ресурсов - газ, и в первую очередь природный. В наше время он широко применяется для газоснабжения городов и промышленных предприятий. Кроме природного в общем объеме энергетического баланса значительное применение находят сжиженные углеводородные газы.
Основой сжиженных углеводородных газов являются предельные углеводороды, содержащие три или четыре атома углерода: пропан и бутан. Также допускается присутствие малых концентраций других углеводородов.
Особенностью сжиженных углеводородных газов является способность при атмосферных условиях переходить в газовую фазу, а при повышении давления или снижении температуры в жидкую. По этой причине сжиженный углеводородный газ практичен, так как для транспортировки и хранения его обычно сжижают, а используется у потребителей он уже в газовой фазе.
Сжиженные углеводородные газы транспортируются в железнодорожных и автомобильных цистернах, хранятся в резервуарах различного объема в состоянии насыщения: в нижней части судов размещается кипящая жидкость, а в верхней находятся сухие насыщенные пары.
Таким образом, можно подвести итог и выделить основные свойства пропан-бутановых смесей, влияющих на условия их хранения, транспортирования и измерения:
• сжиженные углеводородные газы относятся к низкокипящим жидкостям, способным находиться в жидком состоянии под давлением насыщенных паров;
• сжиженные углеводородные газы характеризуются высоким коэффициентом теплового расширения и низкой плотностью, и вязкостью по сравнению со светлыми нефтепродуктами;
• транспортирование, хранение и измерение сжиженных углеводородных газов возможны только посредством закрытых систем, рассчитанных, как правило, на рабочее давление 1,6 Мпа;
• перекачивающие, измерительные операции требуют применения специального оборудования, материалов и технологий;
• при естественном испарении смеси пропана и бутана их пары имеют переменный состав, хотя при искусственном испарении он однороден;
• у сжиженных газов малы значения нижней границы предела взрываемости (1.5-9.5%). Они значительно тяжелее воздуха и собираются в нижней части помещения (емкости), где может образоваться газообразная взрывоопасная смесь при очень малых утечках. При затекании (в виде стелющегося тумана или прозрачного облака) в подвалы, устройства канализации, заглубленные помещения сжиженные газы могут там оставаться очень долго.
Газонаполнительная станция (ГНС) - это база снабжения сжиженных углеводородных газов, включающая комплекс технологического оборудования, предназначенного для выполнения операций по приему, хранению и наполнению баллонов и цистерн автомобильных газовозов. Кроме того, комплектация оборудования газонаполнительной станции может обеспечивать диагностику, ремонт и восстановление баллонов. В соответствии с нормативными документами ГНС располагают вне населенных пунктов на определенных расстояниях от зданий, сооружений и коммуникаций. Территория ГНС в обязательном порядке должна быть огорожена и разделяется на две основные зоны: рабочую, включающую главную эстакаду, хранилище, насосно-компрессорный и испарительный участки, цех наполнения баллонов, колонки для наполнения автоцистерн и вспомогательную, с административно - хозяйственными помещениями, гаражом и резервуаром хранения противопожарного запаса воды.
На ГНС производится отпуск газа, как в автоцистернах, так и в баллонах различной емкостью до потребления этого газа. Район Сибири и Дальнего Востока в основном газифицированы на сжиженном газе. Создана широкая сеть ГНС, групповых установок сжиженного газа, промежуточных складов баллонов и газонаполнительных пунктов. Сжиженный газ в основном используется на коммунально-бытовые нужды населения, часть газа используется на предприятиях коммунального хозяйства, прачечных.
