Объектом выпускной квалификационной работы является сортировочный цех мусоросортировочного комплекса производительностью до 320 тыс. тонн в год в Емельяновском районе.
В сентябре 2020 года (ТБО) (новости Красноярского общественноделового издания «Дела»).
В настоящее время ТБО левого берега Красноярска этот процесс рециклинговая компания». Отходы правобережной технологической зоны отвозят на (оператор «РосТех»).
словам первого замминистра экологии и рационального природопользования В. Бадмаева:
Участок площадью 400 тыс. кв.м находится на пустыре за кладбищем «Бадалык» и существующим там полигоном ТБО (твердых бытовых отходов), на 10 км дороги Красноярск-Енисейск. Согласно административному делению, это Солонцовский сельсовет Емельяновского района, но место, выделенное под завод, примыкает к городу и расположено между Северным и Солнечным.
Вышеуказанная информация обосновывает выбранную тему выпускной квалификационной работы и месторасположение объекта строительства.
Проектные решения учитывают климатические и инженерногеологические условия района строительства.
Целью дипломного проекта является составление проектно-сметной документации, ее оценка и анализ.
Для реализации поставленной цели необходимо выполнить следующие задачи:

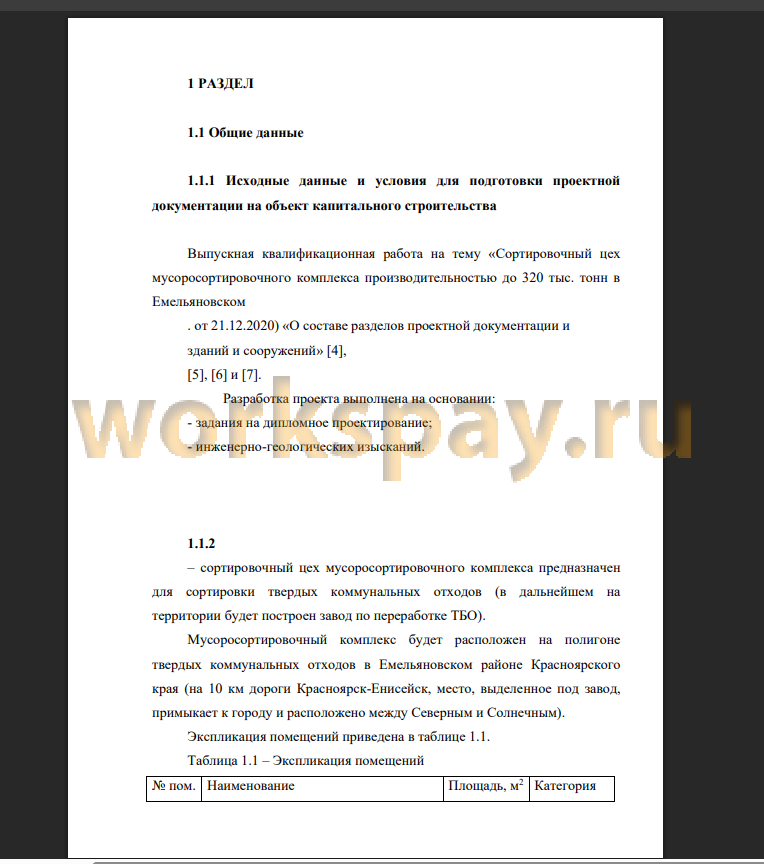

Объектом выпускной квалификационной работы является сортировочный цех мусоросортировочного комплекса производительностью до 320 тыс. тонн в год в Емельяновском районе.
Участок площадью 400 тыс. кв.м находится на пустыре за кладбищем «Бадалык» и существующим там полигоном ТБО (твердых бытовых отходов), на 10 км дороги Красноярск-Енисейск.
Функциональное назначение объекта капитального строительства - сортировочный цех мусоросортировочного комплекса предназначен для сортировки твердых коммунальных отходов (в дальнейшем на территории будет построен завод по переработке ТБО).
Технико-экономические показатели объекта:
Общая площадь здания - 1620,0 м2 (в том числе навес - 540,0 м2).
Площадь застройки - 1683,0 м2.
Строительный объем - 22478,5 м3 (в том числе навес - 6896,1 м3).
Этажность здания - один этаж.
Здание в плане прямоугольной формы с размерами в осях 30,0 х 54,0 м, одноэтажное, без подвала. Высота здания - 10,8 м (от отметки 0,000 до низа несущих конструкций покрытия). Высота здания по верху конька - 13,4 м.
Кровля скатная, с организованным наружным водостоком. Уклон кровли 10 %. На кровле предусмотрены ограждения и снегозадерживающие устройства. Ограждение кровли высотой 600 мм. Выход на кровлю предусмотрен через пожарную лестницу по оси Б.

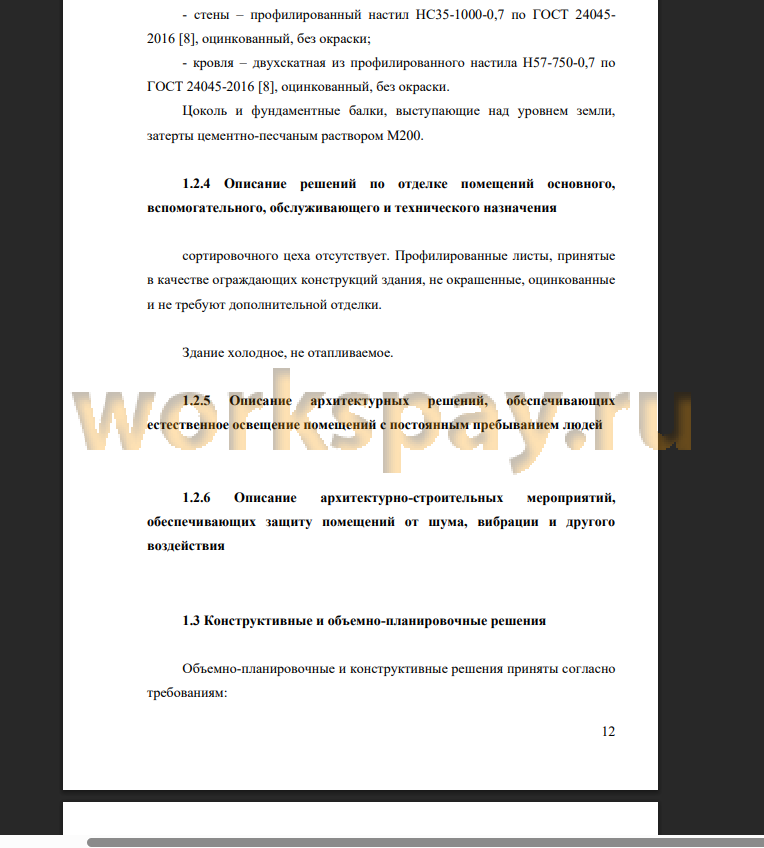

Покрытие кровли: кровельный профилированный лист Н57-750-0,7 по ГОСТ 24045-2016 (8) по металлическим прогонам и балкам.
Ограждающие конструкции (в осях 2-8): профилированный лист НС35- 1000-0,7 по ГОСТ 24045-2016 (8). Профлист имеет вертикальную раскладку и крепится к стеновым ригелям фахверка.
Каркас здания - металлический. Конструктивная схема - рамно- связевая. Каркас здания образован поперечными рамами, состоящими из колонн и балок покрытия. Шаг поперечным рам вдоль здания 6,0 м. Вдоль осей 2 и 8 рамы пятипролетные (это обусловлено необходимостью крепления профилированного листа по осям, внутренние колонны выполняют в данном случае роль фахверков), вдоль остальных осей - однопролетные. Вертикальные связи между колоннами предусмотрены и вдоль, и поперек здания. Балки покрытия крепятся к колоннам, создавая поперечную раму каркаса здания. Поперечные сечения балок покрытия двутавровые, сплошностенчатые. Крепление балок к колоннам - жесткое. Балки покрытия перевязаны между из плоскости прогонами, которые опираются на верхний пояс балок, и горизонтальными и вертикальными связями. Шаг прогонов 1,5 м. Крепление к балкам осуществляется с помощью болтового соединения. Г оризонтальные связи представлены в виде распорок, а также продольных и поперечных связевых блоков. Вертикальные связи представлены в виде решетчатой конструкции. Балки покрытия, прогоны и связи по покрытию образуют жесткий диск покрытия.
Устойчивость, жесткость и пространственная неизменяемость каркаса здания обеспечивается жесткой заделкой колонн в фундамент, вертикальными связями между колоннами и связями по покрытию.
Для крепления ограждающих конструкций из профилированных листов предусмотрен стеновой фахверк (стойки и ригели). Поперечные сечения ригелей и стоек фахверка - гнутые швеллеры, гнутые трубы замкнутого сечения. Схемы расположения стенового фахверка приведены в графической части (лист 3).
По заданию технологов и в связи с функциональным назначением здания внутри предусмотрены две сортировочные кабины, которые никак не связаны с каркасом здания. Конструкции сортировочных кабин опираются на стойки из гнутых труб. Перекрытие сортировочных кабин выполнено по
принципу технологической площадки: конструкция состоит из главных и второстепенных балок, которые между собой расположены в одном уровне.
Несущий каркас воспринимает и передает на фундамент нагрузки от собственного веса несущих и ограждающих конструкций, снеговые и ветровые нагрузки.
В расчетно-конструктивном разделе выполнена компоновка каркаса здания, рассчитаны балки покрытия пролетом 30 и 6 м. Марка стали балок С345. В результате расчетов по первой и второй группе предельных состояний сечения балок приняты: балка пролетом 30 м - двутавр 60Б1, пролетом 6 м - двутавр 30Б1.
При проектировании фундаментов выполнены расчеты забивных и буронабивных свай. По технико-экономическому сравнению окончательно приняты забивные сваи. Глубина заложения ростверка 1,5 м, высота ростверка - 1,2 м. Сваи висячие длиной 12 и 14 м. Основание - суглинок полутвердый, непросадочный.
Технологическая карта составлена на производство работ по монтажу металлического каркаса здания. Подбор крана выполнен графическим методом. Подобран по каталогам гусеничный кран МКГ-25 со следующими рабочими параметрами: длина основной стрелы - 23,5 м; вылет - 7 м; высота подъема- 22 м; грузоподъемность до 10,5 т.
Технико-экономические показатели техкарты на металлокаркас:
• объем работ - 111,97 т;
• продолжительность выполнения работ, принимается из графика производства работ и равна 14 дней;
-затраты труда подсчитываются в калькуляции трудовых затрат и заработной платы и составляют 94,08 чел.-см;
• выработка на 1 рабочего в смену - 1,75 т;
• количество смен - 2.
Общий срок строительства склада принят в соответствии с нормами продолжительности и организационно-технологической схемой возведения объекта - 6 месяцев, в том числе подготовительный период 1 мес.
В разделе организация строительного производства разработан строительный генеральный план на возведение надземной части здания. Определены потребности строительства: в кадрах, в строительных машинах и механизмах, в электроэнергии, топливе, сжатом воздухе, воде и кислороде, во временных административно-бытовых зданиях.
В разделе экономика строительства выполнена локальная смета на общестроительные работы.
Стоимость общестроительных работ на строительство здания согласно локальному сметному расчету на 4 кв. 2020 составляет 26305,0тыс.руб.
Также были определены технико-экономические показатели проекта: сметная себестоимость 1 кв.м. составила 16,2 тыс.руб., сметная стоимость 1 куб. м - 1,17 тыс.руб.
Графическая часть отражает основные решения, принятые в проекте.
В рамках проекта была изучена нормативно-техническая и правовая литература по данной теме.
