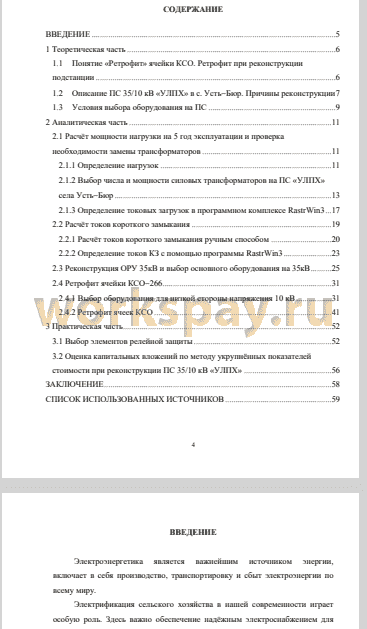

Реферат 2
ВВЕДЕНИЕ 5
1 Теоретическая часть 6
1.1 Понятие «Ретрофит» ячейки КСО. Ретрофит при реконструкции
подстанции 6
1.2 Описание ПС 35/10 кВ «УЛПХ» в с. Усть-Бюр. Причины реконструкции 7
1.3 Условия выбора оборудования на ПС 9
2 Аналитическая часть 11
2.1 Расчёт мощности нагрузки на 5 год эксплуатации и проверка
необходимости замены трансформаторов 11
2.1.1 Определение нагрузок 11
2.1.2 Выбор числа и мощности силовых трансформаторов на ПС «УЛПХ»
села Усть-Бюр 13
2.1.3 Определение токовых загрузок в программном комплексе RastrWin3 ...17
2.2 Расчёт токов короткого замыкания 19
2.2.1 Расчёт токов короткого замыкания ручным способом 20
2.2.2 Определение токов КЗ с помощью программы RastrWin3 23
2.3 Реконструкция ОРУ 35кВ и выбор основного оборудования на 35кВ 25
2.4 Ретрофит ячейки КСО-266 31
2.4.1 Выбор оборудования для низкой стороны напряжения 10 кВ 31
2.4.2 Ретрофит ячеек КСО 41
3 Практическая часть 52
3.1 Выбор элементов релейной защиты 52
3.2 Оценка капитальных вложений по методу укрупнённых показателей
стоимости при реконструкции ПС 35/10 кВ «УЛПХ» 56
ЗАКЛЮЧЕНИЕ 58
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 59
Электроэнергетика является важнейшим источником энергии, включает в себя производство, транспортировку и сбыт электроэнергии по всему миру.
Электрификация сельского хозяйства в нашей современности играет особую роль. Здесь важно обеспечение надёжным электроснабжением для непрерывности работы сельского хозяйства, которое относится к третьей и второй категории электропотребителей, а в некоторых случаях и к первой категории, например, инкубация яиц.
В работе объектом исследования является электрическая двухтрансформаторная подстанция 35/10 кВ №46 «УЛПХ», которая обеспечивает электроэнергией село Усть-Бюр. Сама подстанция запитана от сетей ВЛ-35 кВ «Т-13» от ПС 220/110/35 кВ №21 «Сора» и от сетей ВЛ-35 кВ «Т-13СТ» от ПС 35/10 кВ №71 «Степной». На подстанции установлены два силовых трансформатора мощностью 1,6 MBA, которых не хватает для электропитания села Усть-Бюр.
Поэтому, актуальной задачей является реконструкция подстанции «УЛПХ» и обеспечение бесперебойности электроснабжения.
Цель работы заключается в проведении мероприятий по повышению надежности электроснабжения села Усть-Бюр.
Задачи работы:
1. Анализ мощности нагрузки и замена силовых трансформаторов;
2. Проведение ретрофита ячеек КСО;
3. Расчет затрат по укрупнённым показателям.
1 Теоретическая часть
1.1 Понятие «Ретрофит» ячейки КСО. Ретрофит при
реконструкции подстанции
Под понятием «Ретрофита» подразумевается замена такого электрического оборудования, как находящиеся в эксплуатации силовые автоматические выключатели, контакторы выкатного или стационарного исполнения, которые уже морально устарели и отработали свои технические ресурсы с момента установки и ввода в рабочий режим [12].
Ретрофит ячеек КСО заключается в основном в модернизации ячеек камер сборных одностороннего обслуживания, в нашем случае типа КСО-266 в которых установлен масляный выключатель, путём замены этого устаревшего и отработавшего свой технический ресурс выключателя на новый вакуумный автоматический с монтажом на месте. Ретрофит позволяет внедрять технологически современные решения, при этом получится оставить старый корпус ячейки, так как он не нуждается в замене. А причиной тому, что на подстанциях стоит устаревшее оборудование — это простая нехватка денег на так называемое «капитальное перевооружение». Поэтому работники энергетических обслуживающих компаний пытаются профилактиками и ремонтами увеличить ресурс выработавших аппаратов. Но это всего лишь позволяет решить проблему временно [13].
При реконструкции подстанции мы выбираем ретрофит как модернизацию, а не, например, ремонт электрических аппаратов или приобретение и замена полностью новой подстанции, оснащённой современными электрическими аппаратами, ведь для ремонта оборудования, которое изготавливалось несколько десятков лет назад зачастую производство уже давно закрыто и нету запасных частей и ремонтных комплектов. А установка новой подстанция сразу же подразумевает демонтаж всей старой подстанции и монтаж новой, что выходит значительно дороже. А положение с аппаратурой коммутации имеет обратную сторону, электромагнитные и масляные выключатели исчерпавшие свой ресурс уже не обеспечивают достаточной надёжности электроснабжения, а ведь запросы к надёжности стабильно увеличивается [13]. Получается самым оптимальным способом решения этих недостатков будет применение ретрофита, т.е. замена выключателей на новые...
В выпускной квалификационной работе предлагается реконструкция ПС 35/10 кВ «УЛПХ», необходимая для электропитания села Усть-Бюр.
Данная работа решает вопрос по увеличению надёжности электропитания села Усть-Бюр. Основа реконструкции ПС 35/10 кВ «УЛПХ» заключается в замене устаревшего оборудования и в замене силовых трансформаторов на более мощные, так как мощности старых более слабых трансформаторов не хватает. При проектировании предлагаются силовые масляные трансформаторы мощностью 2,5 MBA.
На стороне высокого напряжения 35 кВ будут установлены вакуумные выключателями BB/TEL. Выбираемое электрооборудование проверено на электродинамическую и термическую стойкость.
На стороне низкого напряжения заменяются секционный и вводный выключатель и проводится ретрофит ячеек КСО.
Будет установлено микропроцессорное устройство МРЗЛ-05Л, которое выполняет не только свои прямые задачи защиты, но и другие смежные функции. Таким образом, сегодня большое количество устройств можно укомплектовать в одном шкафу, что значительно упрощает монтаж оборудования, непосредственную эксплуатацию, а также значительно освобождает пространство.
Из вышесказанного делаем вывод, что ПС 35/10 кВ «УЛПХ» будет усовершенствована и задачи для данной работы выполнены.
