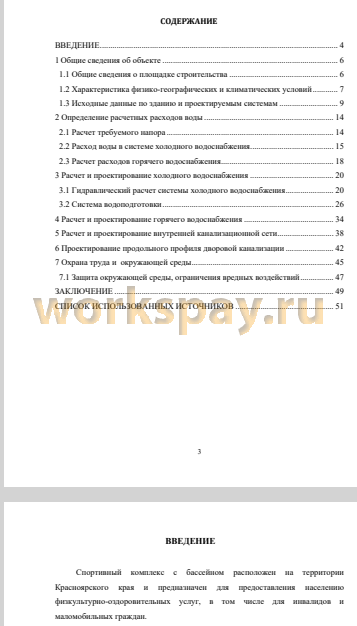

Реферат 2
ВВЕДЕНИЕ 4
1 Общие сведения об объекте 6
1.1 Общие сведения о площадке строительства 6
1.2 Характеристика физико-географических и климатических условий 7
1.3 Исходные данные по зданию и проектируемым системам 9
2 Определение расчетных расходов воды 14
2.1 Расчет требуемого напора 14
2.2 Расход воды в системе холодного водоснабжения 15
2.3 Расчет расходов горячего водоснабжения 18
3 Расчет и проектирование холодного водоснабжения 20
3.1 Гидравлический расчет системы холодного водоснабжения 20
3.2 Система водоподготовки 26
4 Расчет и проектирование горячего водоснабжения 34
5 Расчет и проектирование внутренней канализационной сети 38
6 Проектирование продольного профиля дворовой канализации 42
7 Охрана труда и окружающей среды 45
7.1 Защита окружающей среды, ограничения вредных воздействий 47
ЗАКЛЮЧЕНИЕ 49
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 51
Спортивный комплекс с бассейном расположен на территории Красноярского края и предназначен для предоставления населению физкультурно-оздоровительных услуг, в том числе для инвалидов и маломобильных граждан.
В состав спортивного комплекса предусмотрено:
- плавательный бассейн на 6 дорожек с длиной дорожек 25 м и глубиной от 1.2 до 2.2 м., спортивный зал-1015,11 кв.м., тренажерный зал, зал оздоровительной гимнастики, административные помещения, медпункт, буфет, вспомогательные помещения, технические помещения.
Габаритные размеры здания 61,0 м х 51,5 м.
Во всех бассейнах, независимо от их назначения, конструкции, размеров, должен быть запроектирован и надежно функционировать технологический водопровод, обеспечивающий необходимый водный режим в ванне бассейна, отвечающий высоким санитарным и технологическим требованиям.
Основными элементами технологического водопровода являются:
- устройства для подачи и распределения чистой воды в ванне бассейна;
- устройства для водоотведения из ванны;
- сооружения и установки для водоподготовки и кондиционирования воды (очистка и обеззараживания)
- установки для подогрева воды.
Снабжение водой может осуществляться от городского водопровода или из артезианской скважины, где качество воды удовлетворяет требованиям ГОСТ 2874-82.
В процессе эксплуатации бассейнов вода в ваннах подвергается непрерывному загрязнению. Загрязнения попадают в воду из окружающей среды и от людей, пользующихся бассейном. Загрязнения могут быть минерального, органического и бактериологического происхождения. Особую опасность представляют бактериальные загрязнения, которые могут вызвать различные заболевания.
К воде, находящейся в ванне бассейна, предъявляют высокие санитарно-гигиенические требования. По физико-химическим и бактериологическим показателям качество воды должны отвечать требованиям ГОСТ 2874-82 «Вода питьевая».
Актуальность темы работы обусловлена необходимостью поиска рациональной схемы водоснабжения и водоотведения здания, подбора технически обоснованного типа оборудования и аппаратуры, снижения эксплуатационных затрат.
Цель выпускной квалификационной работы - разработка системы водоснабжения и водоотведения для нужд физкультурно-спортивного комплекса на 130 человек, расположенного в Красноярском крае.
Для достижения цели предстоит решить следующие задачи:
- дать общую характеристику проектируемого объекта, определить требования, предъявляемые к системам водоснабжения;
- рассмотреть теоретические аспекты проектирования системы водоснабжения и водоотведения объекта;
- выполнить проектирование системы холодного и горячего водоснабжения здания;
- выполнить проектирование системы внутренней канализации;
- описать и рассчитать принятые решения по водоподготовке в здании,
- рассмотреть вопросы технологического проектирования системы водоснабжения, вопросы безопасности решений проекта.
Достигнута цель работы: выполнена разработка и обоснование решений проекта внутренних санитарно-технических систем водоснабжения и водоотведения физкультурно-спортивного комплекса на 130 человек, расположенного в Красноярском крае в соответствии с нормативно-технической документацией в области систем водоснабжения и водоотведения
В соответствии с поставленной целью были решены следующие задачи:
- дана общая характеристика проектируемого объекта, определены требования, предъявляемые к системам водоснабжения;
- рассмотрены теоретические аспекты проектирования системы водоснабжения и водоотведения объекта;
- выполнено проектирование системы холодного и горячего водоснабжения здания;
- выполнено проектирование системы внутридомовой канализации;
- описаны принятые решения по водоподготовке в здании,
- рассмотрены вопросы безопасности и экологичности проектных решений;
Система водоснабжения здания назначена хозяйственно-питьевая на основании указаний СП 30.13330.2016 «Внутренний водопровод и канализация зданий».

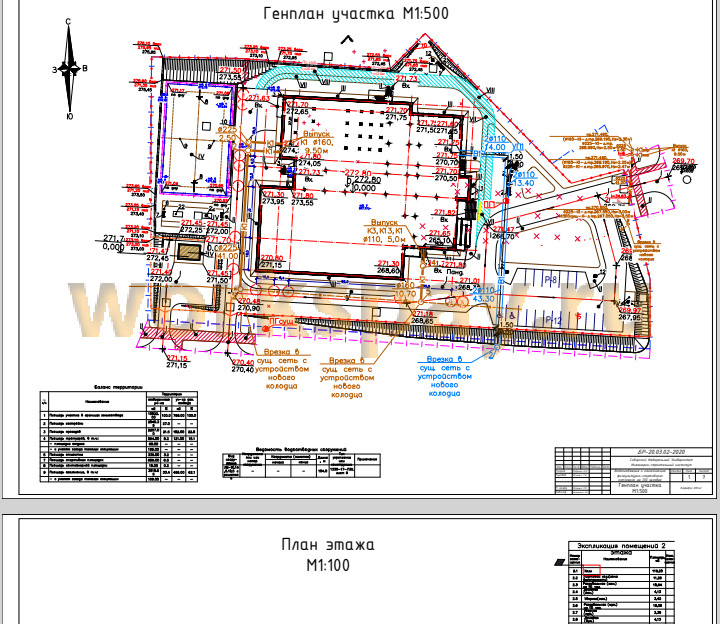

Источником водоснабжения служат городские наружные кольцевые сети водопровода из стальных труб 0150 по ГОСТ 10704-91. Сети подключения бассейна к наружным сетям водопровода запроектированы из полиэтиленовых труб в две линии диаметром 110х6,6 мм по ГОСТ 18599-2001.
Прокладка водопроводной сети предусмотрена подземная, ниже глубины промерзания грунта на 0,5 м. Ширина траншеи по дну принята на 40 см больше наружного диаметра трубопровода.
Здание комплекса оборудуется следующими системами водоснабжения:
- В1 - хозяйственно-питьевой и противопожарный водопровод;
- Т3, Т4 - горячее водоснабжение.
Принята объединенная кольцевая система хозяйственно-питьевого и противопожарного водопровода. Кольцевание магистральных трубопроводов предусмотрено по горизонтали.
Для подачи холодной воды в здание предусмотрено два ввода 0 110 мм от существующего кольцевого водопровода. На вводах водопровода устанавливаются упоры и изолирующие фланцы.
Внутренняя система холодного водоснабжения обеспечивает подачу воды к санитарно-техническим приборам комплекса, к технологическому оборудованию, к внутренним и наружным поливочным кранам, к пожарным кранам.
Через каждые 60-70 м по периметру здания предусмотрены на по одному поливочные краны для полива территории.
