Инженерное обеспечение дошкольного учреждения на 264 места

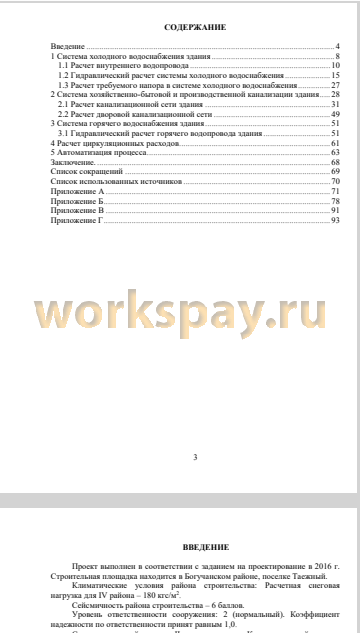

Реферат 2
Введение 4
1 Система холодного водоснабжения здания 8
1.1 Расчет внутреннего водопровода 10
1.2 Гидравлический расчет системы холодного водоснабжения 15
1.3 Расчет требуемого напора в системе холодного водоснабжения 27
2 Система хозяйственно-бытовой и производственной канализации здания 28
2.1 Расчет канализационной сети здания 31
2.2 Расчет дворовой канализационной сети 49
3 Система горячего водоснабжения здания 51
3.1 Гидравлический расчет горячего водопровода здания 51
4 Расчет циркуляционных расходов 61
5 Автоматизация процесса 63
Заключение 68
Список сокращений 69
Список использованных источников 70
Приложение А 71
Приложение Б 78
Приложение В 91
Приложение Г 93

Купить

Проект выполнен в соответствии с заданием на проектирование в 2016 г. Строительная площадка находится в Богучанском районе, поселке Таежный.
Климатические условия района строительства: Расчетная снеговая нагрузка для IV района - 180 кгс/м2.
Сейсмичность района строительства - 6 баллов.
Уровень ответственности сооружения: 2 (нормальный). Коэффициент надежности по ответственности принят равным 1,0.
Степень огнестойкости - II, огнезащитные. Класс пожарной угрозы строительных систем С0. Класс функциональной пожарной угрозы: Ф1.1 - детские дошкольные учреждения.
Замену определенных проектом строительных и отделочных (облицовочных) материалов, огнезащитных материалов и систем, проходок и утеплителей в строительных конструкциях здания производить в порядке, с указаниями нормативными правовыми актами Российской Федерации и нормативными документами. При изменении проектных решений не должны изменяться показатели их пожарной опасности, группы огнезащитной эффективности и установленные проектом характеристики и показатели систем утепления (утеплителей).
За условную отметку 0,000 здания принят уровень первого этажа, что соответствует абсолютной отметке 212,0. Здание ДОУ запроектировано отдельно стоящим. По заданию на проектирование, вместимость ДОУ - 264 человек (8 групп по 30 детей), на каждую группу 3 человека обслуживания. Этажность здания ДОУ - 3 этажа. Высота этажа в чистоте -3,65м. Высота подвального этажа в чистоте - 2,7м. Размер здания в осях 53,7x55,2м и имеет крестообразную конфигурацию. Отметка парапета здания +12.000М.
В подвальном этаже располагаются технические помещения. На первом этаже здания располагаются ясельная группа (30 человек) с отдельным входом - выходом и младшая группа (30 человек), блок кухни, входная группа с лифтом для маломобильных групп населения и приемной для родителей, медицинский блок, тренажерный зал, а также помещениями служебно-бытового назначения для персонала. Медицинский блок находиться в отдельном одноэтажном крыле здания.
На отметке +3.900 располагаются младшая группа (30 человек) и две средние группы (по 30 человек каждая), а также зал для музыкальных занятий и зал для физкультурных занятий с сопутствующими помещениями.
На отметке +7,800 располагаются подготовительная группа (30 человек) и две старшие группы (по 30 человек каждая), а также административный блок. Каждая группа имеет два эвакуационных выхода на лестничные клетки или наружу непосредственно.
Конструктивная схема здания - каркасная, колонны и перекрытия выполнены из монолитного ж/б Y = 2400 кг/м3. Наружные стены подвала выполнены из монолитного ж/б толщиной 200 мм. Наружные стены выше отметки 0,000 выполнены в конструкциях навесного фасада, состоящей:
- кирпич КР-р-по 250x120x65/1НФ/100/2,0/50. Толщина кладки 250мм;
- утеплитель ТехноЛайт Экстра Y = 40кг/м3 - 150 мм;
- утеплитель ТехноВент Стандарт Y = 80кг/м3 - 50 мм;
- воздушная прослойка;
- фасадная керамогранитная панель с полиуретановым цветным покрытием -10мм.
Внутренние перегородки выполнены из гипсовых пазогребневых плит толщиной 100мм ТУ 5742-001-164115648-98 (EI160) К0. Монтаж вести в соответствии со строительными правилами и узлами серии М8.10/2007.
Перегородки поэлементной сборки из гипсокартонных листов (12,5мм) по металлическим направляющим со звукоизоляцией (НГ), толщиной 75мм тип 111.
Оконные блоки - поливинилхлоридный профиль с заполнением двухкамерным стеклопакетом с приведенным сопротивлением теплопередачи 0,72 м2С/Вт. Отделка внутренних откосов окон - пластиковые сэндвич панели. На всех окнах, снаружи, организовать водосливные фартуки. Окна укомплектовать москитными сетками. На отопительных приборах предусмотреть съемные деревянные решетки.
Двери наружные выполняются (R=0,86 м2С/Вт для входных дверей), и щитовые. На остекленных дверях предусмотреть защитные решетки высотой от пола 1,2 м.
Двери электрощитовой, насосной, венткамер, дверь выхода на кровлю, кладовые (В4) выполнить противопожарными - ДМП-01/30 с пределом огнестойкости El- 30.
Двери лифтовой шахты выполнить противопожарными - ДМП-01/30 с пределом огнестойкости El- 30.
Лестницы сборные железобетонные ступени по металлическим косоурам с монолитными ж/б площадками. Ограждение лестниц выполнить высотой 1,2м. Лестницы имеют двусторонние поручни, установленные на высоте 0,9 м и 0,5м. Вертикальные элементы имеют просвет не более 0,1 м.
Кровля - совмещенная, малоуклонная с внутренним водостоком. Покрытие кровли состоит из наплавляемого рулонного гидроизоляционного материала Техноэласт ЭКП с гравийной посыпкой и плит утеплителя Руф Баттс OnTHMaY = 200-115 кг/м3 толщиной 250 мм и полистиролбетон Y = 400 кг/м3 плит ГОСТ 51263-99 (уклонообразующий). Предусмотрен выход на кровлю из лестничной клетки.
Объём здания представляет собой трехэтажное центральное ядро с пристроенными разноэтажными элементами. С северной стороны примыкает двухэтажная пристройка с помещениями кухни и спортивно-музыкальными залами, с южной - медицинским блоком. Габариты всех объемов здания, следующие: главный - 55x15x11,5 м, северная пристройка 24x9x8,2 м и южная 26,1x18x4,5 м. Основная задача объемно планировочной структуры здания, создать пространство для максимально эффективной и удобной жизнедеятельности детей в дневное время. Место для роста и развития гармоничной личности. Для этого проектом предусмотрены помещения зал физкультурных занятий с целью физического развития, зал музыкальный для эстетического развития, а постоянная работа воспитателей в групповых с каждой возрастной подгруппой направлена на духовно - интеллектуальное развитие...
