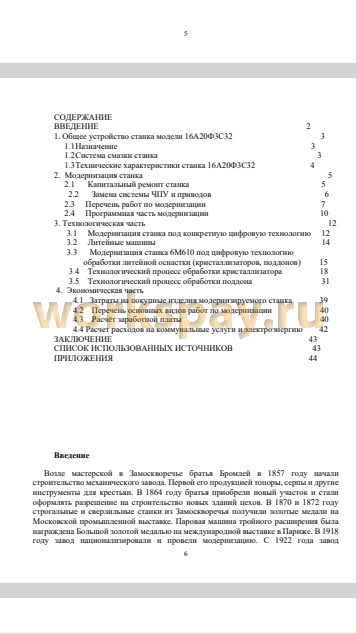

ВВЕДЕНИЕ 2
1. Общее устройство станка модели 16А20Ф3С32 3
1.1 Назначение 3
1.2 Система смазки станка 3
1.3 Технические характеристики станка 16А20Ф3С32 4
2. Модернизация станка 5
2.1 Капитальный ремонт станка 5
2.2 Замена системы ЧПУ и приводов 6
2.3 Перечень работ по модернизации 7
2.4 Программная часть модернизации 10
3. Технологическая часть 12
3.1 Модернизация станка под конкретную цифровую технологию 12
3.2 Литейные машины 14
3.3 Модернизация станка 6М610 под цифровую технологию
обработки литейной оснастки (кристаллизаторов, поддонов) 15

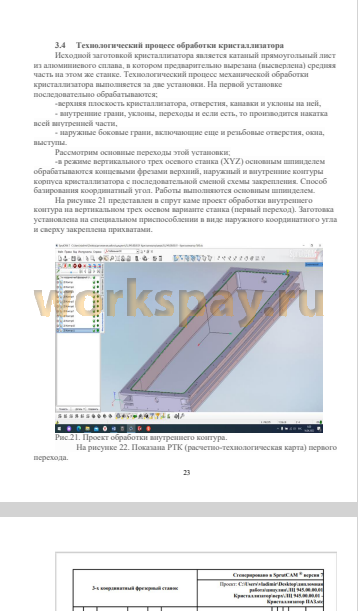

3.4 Технологический процесс обработки кристаллизатора 18
3.5 Технологический процесс обработки поддона 31
4. Экономическая часть
4.1 Затраты на покупные изделия модернизируемого станка 39
4.2 Перечень основных видов работ по модернизации 40
4.3 Расчёт заработной платы 40
4.4 Расчет расходов на коммунальные услуги и электроэнергию 42
ЗАКЛЮЧЕНИЕ 43
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 43
ПРИЛОЖЕНИЯ 44
Возле мастерской в Замоскворечье братья Бромлей в 1857 году начали строительство механического завода. Первой его продукцией топоры, серпы и другие инструменты для крестьян. В 1864 году братья приобрели новый участок и стали оформлять разрешение на строительство новых зданий цехов. В 1870 и 1872 году строгальные и сверлильные станки из Замоскворечья получили золотые медали на Московской промышленной выставке. Паровая машина тройного расширения была награждена Большой золотой медалью на международной выставке в Париже. В 1918 году завод национализировали и провели модернизацию. С 1922 года завод полностью переходит на выпуск металлорежущих станков. Первые универсальные токарно-винторезные станки с коробкой скоростей впервые в СССР начали выпускаться на Московском станкостроительном заводе "Красный пролетарий" им. А.И. Ефремова. В 1932 году и получили наименование ДИП-200, ДИП-300, ДИП-400, ДИП-500 ( ДИП - Догнать И Перегнать), где 200, 300, 400, 500 - высота центров над станиной. В 1971 году были выпущены первые токарные станки 16К20. После реконструкции завода, в 1973 года стали выпускать 16А20Ф3 с ЧПУ.
Проведенная модернизация токарного станка с ЧПУ 16А20 позволяет использовать устаревшее оборудование (базовые детали станка) для современных задач, которые включают цифровые технологии обработки деталей на станке с
использованием общей сетевой поддержки между CAD/CAM-системой и станком. Это не только выход на современный цифровой уровень работы, но значительная экономия финансовых средств так, как модернизация значительно дешевле покупки нового станка.
