Реферат
Введение 4
1 Классификация систем теплоснабжения, обзор материалов трубопроводов и
видов прокладки 6

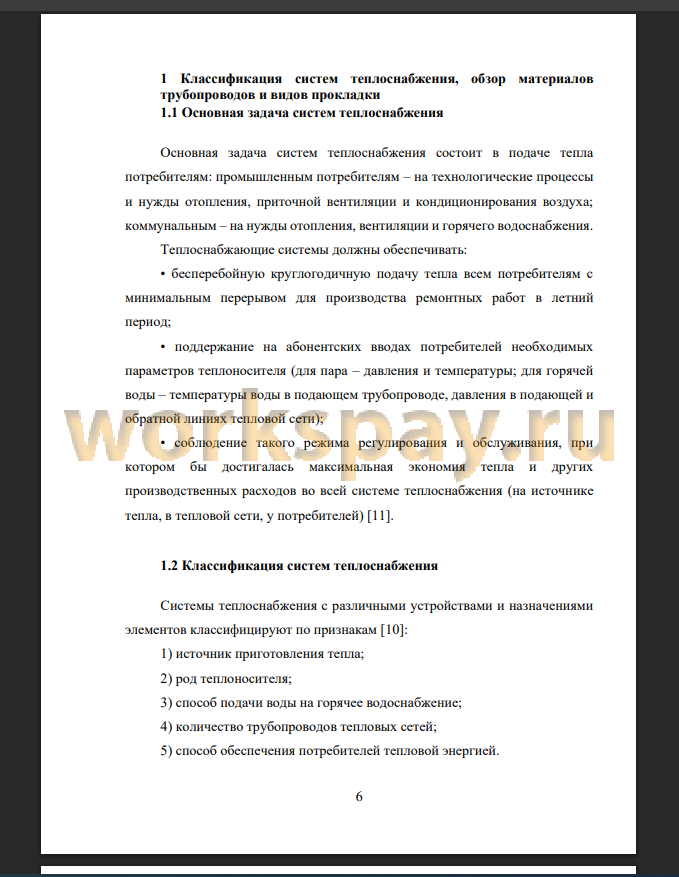

1.1 Основная задача систем теплоснабжения 6
1.2 Классификация систем теплоснабжения 6
1.3 Способы прокладки тепловых сетей 8
1.3.1 Наземная прокладка 8
1.3.2 Надземная прокладка 8
1.3.3 Подземная прокладка 10
1.4 Материалы трубопроводов 13
1.4.1 Стальные трубы 13
1.4.2 Трубы из высокопрочного чугуна с шаровидным графитом
(ВЧШГ) 14
1.4.3 Трубы из полимерных материалов (пластиковые) 15
1.4.4 Металлополимерные трубы (МПТ) 16
1.4.5 Стеклопластиковые трубы 17
1.4.6 Оцинкованные трубопроводы из углеродистой стали 18
2 Технические характеристики тепловой сети от котельной «Борская» 20
2.1 Описание тепловой сети и её технические характеристики 20
2.2 Результаты расчётов существующей сети в ZuluThermo 28
2.2.1 Пьезометрические графики тепловой сети 28
2.2.2 Графики падения температур, потери тепловые и от утечек 32
3 Подключение нового потребителя 38
4 Расчёт толщины теплоизоляции 44
5 Расчёт и подбор компенсатора 46
6 Выбор схемы подключения потребителя 49
7 Экономический расчёт и расчёт надёжности прокладываемого трубопровода 51
7.1 Экономический расчёт 51
7.2 Расчёт надёжности прокладываемого трубопровода 53
Заключение 55
Список использованной литературы 56
Тепловая сеть представляет собой комплекс трубопроводов и устройств, которые транспортируют тепло от источника до потребителей, используя горячую воду или пар в качестве теплоносителя. Она включает в себя трубопроводы с теплоизоляцией и компенсаторами, устройства для установки и крепления труб, а также запорную и регулирующую арматуру.
Основным преимуществом водной системы теплоснабжения является ее способность к накоплению тепла, возможность транспортировки на большие расстояния и небольшие потери тепла по сравнению с паром. Эта система также позволяет регулировать тепловую нагрузку за счет изменения температуры или гидравлического режима. Однако главным недостатком водной системы является большой расход энергии на перемещение теплоносителя, а также необходимость в специальной подготовке воды в качестве теплоносителя.
Факторами, определяющими схему тепловой сети, являются расположение источника теплоснабжения относительно района потребления тепла, типом нагрузки, которую создают потребители тепла, используемым теплоносителем и способом его использования.
Темой выпускной квалификационной работы является реконструкция тепловых сетей в посёлке Тура.
Целью работы является разработка проекта подключения потребителя к тепловой сети от котельной «Борская», находящейся в с. Россия, Красноярский край, Эвенкийский муниципальный район, посёлок Тура.
Для достижения поставленной цели в ВКР необходимо решить следующие задачи:
• выполнение наладочного, теплового и поверочного расчёта в программе ZuluThermo;
• выбор схемы подключения потребителя и подбор основного оборудования;
• расчёт толщины теплоизоляции трубопровода;
• расчёт и подбор компенсатора для прокладываемого трубопровода;
• экономический расчёт стоимости прокладки трубопровода;
• расчёт надёжности прокладываемого трубопровода.
Актуальность данной работы заключается в большом интересе к современным системам теплоснабжения, перспективностью развития данной отрасли в рамках повышения эффективности, долговечности и надёжности трубопроводов.
Целью бакалаврской работы являлось разработка проекта подключения нового потребителя к существующей тепловой сети от котельной «Борская» в посёлке Тура. В ходе выполнения были получены следующие результаты.
1. Проведён анализ возможных способов прокладки трубопровода и материалов трубопровода;
2. Произведён гидравлический расчёт существующей тепловой сети, в ходе которого были получены пьезометрические и температурные графики, а также были определены тепловые потери в сети;
3. Выполнено подключение нового потребителя и произведено сравнение пьезометрических и температурных графиков, потерь, по сравнению с исходной сетью;
4. Произведён выбор тепловой изоляции и расчёт компенсатора для прокладываемого трубопровода. В качестве тепловой изоляции была выбрана скорлупа-пенополиуретановая толщиной 20 мм, а в качестве компенсатора - П - образный компенсатор;
6. Для ИТП было подобрано основное оборудование и посчитана стоимость его покупки;
7. Выполнен экономический расчёт проекта подключения потребителя, по итогу которого были определены затраты на прокладку трубопровода в размере 2 356 739,33 рублей;
8. Выполнен расчёт надёжности прокладываемого трубопровода и представлен график зависимости величины вероятности отказа от количества лет.
