Реферат 2
ВВЕДЕНИЕ 5
1 ОПИСАНИЕ И ПРИНЦИП РАБОТЫ ПАРОТУРБИННОЙ
УСТАНОВКИ 6
1.1 Назначение паротурбинной установки и сравнение с другими установками
вырабатывающими электроэнергию 6
1.2 Принцип работы паротурбинной установки 12
1.2.1 Основная паротурбинная установка (без теплофикации) 12
1.2.2 Паротурбинная установка с ухудшенным вакуумом.
Паротурбинная установка спротиводавлением 15
1.2.3 Паротурбинная установка с отбором в сетевой подогреватель ТЭС . ... 18
1.2.4 Паротурбинная установка с отбором непосредственно потребителю.. 19
1.2.5 Паротурбинная установка с подогревателем смешивающего типа
(с одним регенеративным отбором) 21
1.2.6 Паротурбинная установка со вторичным (промежуточным) перегревом 24
1.2.7 Эксергия. Анергия. Эксергетический метод исследования
энергетических превращений в технических системах 26
2 РАСЧЕТ ТЕРМОДИНАМИЧЕСКИХ ПОКАЗАТЕЛЕЙ РАБОТЫ
ПАРОТУРБИННОЙ УСТАНОВКИ 31
2.1 Паротурбинная установка без теплофикации 31
2.2 Паротурбинная установка с ухудшенным вакуумом.
Паротурбинная установка с противодавлением 35
2.3 Паротурбинная установка сотбором в сетевой подогреватель ТЭС.
С отбором непосредственно потребителю 35
2.4 Паротурбинная установка с подогревателем смешивающего типа 40
2.5 Паротурбинная установка с вторичным (промежуточным) перегревом ... 41
3 РАСЧЕТ ТЕПЛОМАССООБМЕННЫХ ПРОЦЕССОВ В ЭЛЕМЕНТАХ
ПТУ 42

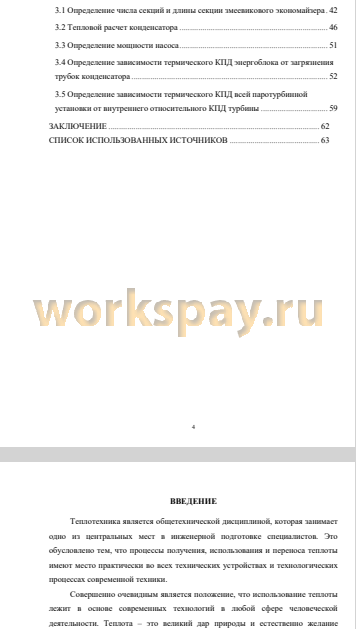

3.1 Определение числа секций и длины секции змеевикового экономайзера . 42
3.2 Тепловой расчет конденсатора 46
3.3 Определение мощности насоса 51
3.4 Определение зависимости термического КПД энергоблока от загрязнения
трубок конденсатора 52
3.5 Определение зависимости термического КПД всей паротурбинной
установки от внутреннего относительного КПД турбины 59
ЗАКЛЮЧЕНИЕ 62
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 63
Теплотехника является общетехнической дисциплиной, которая занимает одно из центральных мест в инженерной подготовке специалистов. Это обусловлено тем, что процессы получения, использования и переноса теплоты имеют место практически во всех технических устройствах и технологических процессах современной техники.
Совершенно очевидным является положение, что использование теплоты лежит в основе современных технологий в любой сфере человеческой деятельности. Теплота - это великий дар природы и естественно желание научиться разумно его применять, понять основные закономерности, управляющие процессами получения, переноса и использования теплоты. Термодинамика и учение о тепломассообмене - науки, которые изучают эти закономерности.
Паротурбинная установка является одним из устройств, на примере которого можно рассмотреть как термодинамические, так и тепломассообменные процессы: термодинамические процессы изменения состояния рабочего тела, цикл Ренкина, теплопередача через цилиндрическую стенку, методы определения коэффициентов теплоотдачи при течении теплоносителя по трубам, при обтекании пучка труб, при фазовых переходах: теплообмен излучением между газом и поверхностью теплообмена, тепловой расчет теплообменных аппаратов, гидромеханический расчет теплообменных аппаратов.
В данной выпускной квалификационной работе были подробно рассмотрены методики расчета термодинамических и тепломассообменных процессов в элементах паротурбинной установки. Так же была определена зависимость термического КПД энергоблока от загрязнений трубок конденсатора и зависимость термического КПД всей паротурбинной установки от внутреннего относительного КПД турбины.
Термический КПД характеризует степень совершенства данного цикла: чем больше его значение, тем совершеннее цикл. Из результатов,представленных в третьем разделе видно, что при увеличении эксплуатации конденсатора и при уменьшении внутреннего относительного КПД турбины цикл становится менее совершенным.
В ходе выполнения дипломной работы была составлена программа для более удобного и быстрого расчета термодинамических и тепломассообменных процессов в элементах паротурбинной установки.
