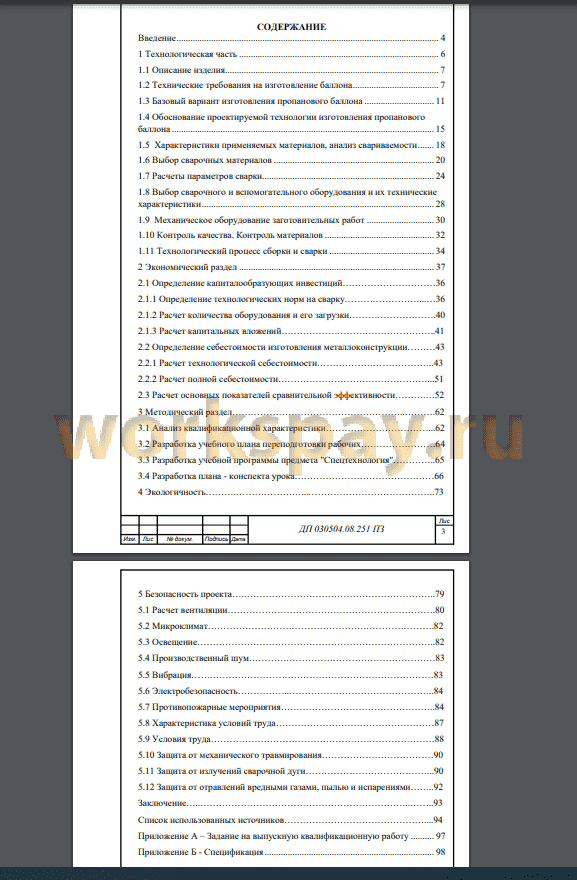

Введение 4
1 Технологическая часть 6
1.1 Описание изделия 7
1.2 Технические требования на изготовление баллона 7
1.3 Базовый вариант изготовления пропанового баллона 11
1.4 Обоснование проектируемой технологии изготовления пропанового
баллона 15
1.5 Характеристики применяемых материалов, анализ свариваемости 18
1.6 Выбор сварочных материалов 20
1.7 Расчеты параметров сварки 24
1.8 Выбор сварочного и вспомогательного оборудования и их технические
характеристики 28
1.9 Механическое оборудование заготовительных работ 30
1.10 Контроль качества. Контроль материалов 32
1.11 Технологический процесс сборки и сварки 34
2 Экономический раздел 37
2.1 Определение капиталообразующих инвестиций 36
2.1.1 Определение технологических норм на сварку 36
2.1.2 Расчет количества оборудования и его загрузки 40
2.1.3 Расчет капитальных вложений 41
2.2 Определение себестоимости изготовления металлоконструкции 43
2.2.1 Расчет технологической себестоимости 43
2.2.2 Расчет полной себестоимости 51
2.3 Расчет основных показателей сравнительной эффективности 52
3 Методический раздел 62
3.1 Анализ квалификационной характеристики 62
3.2 Разработка учебного плана переподготовки рабочих 64
3.3 Разработка учебной программы предмета "Спецтехнология" 65
3.4 Разработка плана - конспекта урока 66
4 Экологичность 73
ДП 030504.08.251 ПЗ
Лис
3
Изм.
Лис
№ докум.
Подпись
Дата
5 Безопасность проекта 79
5.1 Расчет вентиляции 80
5.2 Микроклимат 82
5.3 Освещение 82
5.4 Производственный шум 83
5.5 Вибрация 83
5.6 Электробезопасность 84
5.7 Противопожарные мероприятия 84
5.8 Характеристика условий труда 87
5.9 Условия труда 88
5.10 Защита от механического травмирования 90
5.11 Защита от излучений сварочной дуги 90
5.12 Защита от отравлений вредными газами, пылью и испарениями 92
Заключение 93
Список использованных источников 94
Приложение А - Задание на выпускную квалификационную работу 97
Приложение Б - Спецификация 98
Повышение качества, безопасности в эксплуатации и конкурентоспособности продукции имеет огромное значение для выпуска ответственных сварных конструкций, к которым относится пропановый баллон ГОСТ 15860-84.
Баллоны пропановые предназначены для хранения и транспортировки пропана. В настоящее время достойное место среди конкурентов можно достигнуть с помощью передовой технологии производства. Сейчас на рынке сбыта обострилась конкурентная борьба между различными фирмами как российскими, так и зарубежными. Но иностранные производители лучше адаптированы к этой борьбе, так как имеют многолетний опыт и квалифицированный штат сотрудников. Наши предприятия ещё только учатся этому, ведь прежнее ведение хозяйства не предусматривало конкурентной борьбы.
Во всех промышленно развитых странах государство проводит политику по регулированию рыночных отношений в вопросах обеспечения безопасности продукции для жизни, имущества и здоровья населения, охраны окружающей среды через создание систем объективной оценки качества продукции.
В связи с тем, что спрос на данную продукцию велик, разработка дипломного проекта на тему «Технология изготовления пропанового баллона »», подразумевающего усовершенствование базовой, давно не изменявшейся и устаревшей технологии, достаточно актуальна и важна.
Целью данного дипломного проекта ставится изменение технологии изготовления пропанового баллона, работающих под давлением.
Объектом разработки является технологический процесс изготовления сварных металлоконструкций.
Предметом разработки является процесс сборки и сварки баллона.
Целью дипломного проекта является разработка технологического процесса изготовления баллона с использованием автоматической сварки.
Для достижения поставленной цели необходимо решить следующие
задачи:
• проанализировать базовый вариант изготовления баллона;
• подобрать и обосновать проектируемый способ сварки изделия;
• провести необходимые расчеты режимов сварки;
• выбрать и обосновать сварочное и сборочное оборудование;
• разработать технологию сборки-сварки баллона;
• провести расчет экономического обоснования внедрения проекта;
• разработать программу подготовки электросварщиков для данного вида сварки;
• рассмотреть вопросы безопасности и экологичности разработки.
Таким образом, в дипломном проекте в технологической части на основе анализа базового варианта будет разработан проектируемый вариант технологического процесса изготовления баллона, включающий автоматическую сварку в среде защитных газов; в экономической части - приведено технико-экономическое обоснование данной разработки; методическая часть - посвящена проектированию программы подготовки сварщиков, которые могут осуществлять спроектированную технологию производства баллона; в разделе охраны труда и экологичности - предложены мероприятия по улучшению условий труда рабочих-сварщиков и охраны окружающей среды.
В данном дипломном проекте разработана технология изготовления пропанового баллона ГОСТ 15860-84.
Внедрение на производстве предложенной технологии изготовления пропанового баллона ГОСТ 15860-84 позволит улучшить условия труда сварщиков и повысить качество сварных соединений.
В процессе разработки технологии изготовления пропанового баллона ГОСТ 15860-84 были решены следующие задачи:
• выбран метод сварки;
• выбраны сварочные материалы;
• рассчитаны режимы сварки для выбранного метода сварки;
• выбрано технологическое оборудование;
• разработан технологический процесс изготовления пропанового баллона;
• рассчитаны технико-экономические показатели от внедрения предлагаемой технологии;
разработана программа переподготовки по профессии «Электросварщик на автоматических и полуавтоматических машинах» 4-го разряда;
• рассмотрены условия обеспечения охраны труда персонала и определены задачи по улучшению экологической ситуации на производстве.
