Корпус для ремонта и временного хранения вертолетов в Кемеровской области
|
ВВЕДЕНИЕ 13
1. АРХИТЕКТУРНО - СТРОИТЕЛЬНЫЙ РАЗДЕЛ 14
1.1 Общие данные 14
1.1.1 Исходные данные и условия для подготовки проектной документации
на объект капитального строительства 14
1.1.2 Сведения о функциональном назначении объекта капитального
строительства 14
1.1.3 Технико-экономические показатели проектируемого объекта
капитального строительства 15
1.2 Схема планировочной организации земельного участка 15
1.2.1 Характеристика земельного участка, предоставленного для
размещения объекта капитального строительства 15
1.2.2 Обоснование схем транспортных коммуникаций, обеспечивающих
внешний и внутренний подъезд к объекту капитального строительства 15
1.3 Архитектурные решения 16
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта капитального строительства, его пространственной, планировочной и функциональной организации 16
1.3.2 Обоснование принятых объемно-пространственных и архитектурно
художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства 16
1.3.3 Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства 11.3.4 Описание решений по отделке помещений основного,
вспомогательного, обслуживающего и технического назначения 17
1.3.5 Описание архитектурных решений, обеспечивающих естественное
освещение помещений с постоянным пребыванием людей 18
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих
защиту помещений от шума, вибрации и другого воздействия 18
1.4 Конструктивные и объемно-планировочные решения 19
1.4.1 Сведения о топографических, инженерно-геологических,
гидрогеологических, метеорологических и климатических условиях земельного участка, предоставленного для размещения объекта капитального строительства 20
1.4.2 Сведения об особых природных климатических условиях территории, на которой располагается земельный участок, предоставленный для
размещения объекта капитального строительства 21
1.4.3 Сведения о прочностных и деформационных характеристиках грунта в
основании объекта капитального строительства 22
1.4.4 Уровень грунтовых вод, их химический состав, агрессивность
грунтовых вод и грунта по отношению к материалам, используемым при строительстве подземной части объекта капитального строительства 22
1.4.5 Описание и обоснование конструктивных решений зданий и сооружений, включая их пространственные схемы, принятые при
выполнении расчетов строительных конструкций 22
1.4.6 Описание конструктивных и технических решений подземной части
объекта капитального строительства 23
1.4.7 Обоснование проектных решений и мероприятий 25
1.4.7.1 Обоснование проектных решений и мероприятий, обеспечивающих соблюдение требуемых теплозащитных характеристик ограждающих
конструкций 25
1.4.7.2 Обоснование проектных решений и мероприятий, обеспечивающих пожарную безопасность 27
1.5 Мероприятия по обеспечению доступа инвалидов 27
2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ 28
2.1. Описание конструктивной схемы каркаса здания 28
2.2. Расчет каркаса здания 30
2.3 Расчет баз колонн 38
3 ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ 44
4. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 67
4.1 Технологическая карта на монтаж металлического каркаса здания 67
4.1.1 Область применения 67
4.1.2 Организация и технология выполнения работ 67
4.1.3 Подготовительные работы 68
4.1.4 Основные работы 69
4.1.5 Заключительные работы 72
4.1.6 Требования к качеству работ 72
4.1.7 Потребность в материально-технических ресурсах 74
4.1.8 Техника безопасности и охрана труда 79
4.1.9 Технико-экономические показатели 83
5 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 84
5.1 Общая часть 84
5.2 Оценка развитости транспортной инфраструктуры 85
5.3 Сведения о возможности использования местной рабочей силы при
осуществлении строительства 85
5.4 Перечень мероприятий по привлечению для осуществления строительства
квалифицированных специалистов, в том числе для выполнения работ вахтовым методом 86
5.5 Характеристика земельного участка, предоставленного для строительства, обоснование необходимости использования для строительства земельных
участков вне земельного участка, предоставляемого для строительства объекта капитального строительства 86
5.6 Описание особенностей проведения работ в условиях стесненной
городской застройки 87
5.7 Организационно-технологическая схема строительства 87
5.8 Технологическая последовательность работ при возведении объектов
капитального строительства и их отдельных элементов 87
5.9 Календарный срок строительства 88
5.10 Обоснование принятой продолжительности строительства 88
5.11 Обоснование потребности строительства в кадрах 89
5.12 Обоснование потребности в основных строительных машинах и
механизмах 90
5.13 Потребность строительства в электрической энергии, топливе, воде,
кислороде, сжатом воздухе 92
5.14 Определение потребности во временных административно-бытовых
зданиях 93
5.15 Подсчет потребности во временных зданиях и сооружениях 95
5.16 Обоснование потребности в жилье и социально-бытовом обслуживании
персонала, участвующего в строительстве 97
5.17 Описание проектных решений и мероприятий по охране окружающей
среды в период строительства 97
5.18 Проектные решения и мероприятия по охране объекта в период
строительства 98
5.19 Перечень мероприятий по организации мониторинга за состоянием
зданий и сооружений, расположенных в непосредственной близости от строящегося объекта, земляные, строительные, монтажные и иные работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений 99
6 ЭКОНОМИКА СТРОИТЕЛЬСТВА 102
6.1 Общие сведения по составлению сметной документации 102
ЗАКЛЮЧЕНИЕ 109
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 114
Приложение А. Результаты расчета элементов каркаса в SCAD.
Приложение Б. Локальный сметный расчет на общестроительные работы
1. АРХИТЕКТУРНО - СТРОИТЕЛЬНЫЙ РАЗДЕЛ 14
1.1 Общие данные 14
1.1.1 Исходные данные и условия для подготовки проектной документации
на объект капитального строительства 14
1.1.2 Сведения о функциональном назначении объекта капитального
строительства 14
1.1.3 Технико-экономические показатели проектируемого объекта
капитального строительства 15
1.2 Схема планировочной организации земельного участка 15
1.2.1 Характеристика земельного участка, предоставленного для
размещения объекта капитального строительства 15
1.2.2 Обоснование схем транспортных коммуникаций, обеспечивающих
внешний и внутренний подъезд к объекту капитального строительства 15
1.3 Архитектурные решения 16
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта капитального строительства, его пространственной, планировочной и функциональной организации 16
1.3.2 Обоснование принятых объемно-пространственных и архитектурно
художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства 16
1.3.3 Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства 11.3.4 Описание решений по отделке помещений основного,
вспомогательного, обслуживающего и технического назначения 17
1.3.5 Описание архитектурных решений, обеспечивающих естественное
освещение помещений с постоянным пребыванием людей 18
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих
защиту помещений от шума, вибрации и другого воздействия 18
1.4 Конструктивные и объемно-планировочные решения 19
1.4.1 Сведения о топографических, инженерно-геологических,
гидрогеологических, метеорологических и климатических условиях земельного участка, предоставленного для размещения объекта капитального строительства 20
1.4.2 Сведения об особых природных климатических условиях территории, на которой располагается земельный участок, предоставленный для
размещения объекта капитального строительства 21
1.4.3 Сведения о прочностных и деформационных характеристиках грунта в
основании объекта капитального строительства 22
1.4.4 Уровень грунтовых вод, их химический состав, агрессивность
грунтовых вод и грунта по отношению к материалам, используемым при строительстве подземной части объекта капитального строительства 22
1.4.5 Описание и обоснование конструктивных решений зданий и сооружений, включая их пространственные схемы, принятые при
выполнении расчетов строительных конструкций 22
1.4.6 Описание конструктивных и технических решений подземной части
объекта капитального строительства 23
1.4.7 Обоснование проектных решений и мероприятий 25
1.4.7.1 Обоснование проектных решений и мероприятий, обеспечивающих соблюдение требуемых теплозащитных характеристик ограждающих
конструкций 25
1.4.7.2 Обоснование проектных решений и мероприятий, обеспечивающих пожарную безопасность 27
1.5 Мероприятия по обеспечению доступа инвалидов 27
2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ 28
2.1. Описание конструктивной схемы каркаса здания 28
2.2. Расчет каркаса здания 30
2.3 Расчет баз колонн 38
3 ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ 44
4. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 67
4.1 Технологическая карта на монтаж металлического каркаса здания 67
4.1.1 Область применения 67
4.1.2 Организация и технология выполнения работ 67
4.1.3 Подготовительные работы 68
4.1.4 Основные работы 69
4.1.5 Заключительные работы 72
4.1.6 Требования к качеству работ 72
4.1.7 Потребность в материально-технических ресурсах 74
4.1.8 Техника безопасности и охрана труда 79
4.1.9 Технико-экономические показатели 83
5 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 84
5.1 Общая часть 84
5.2 Оценка развитости транспортной инфраструктуры 85
5.3 Сведения о возможности использования местной рабочей силы при
осуществлении строительства 85
5.4 Перечень мероприятий по привлечению для осуществления строительства
квалифицированных специалистов, в том числе для выполнения работ вахтовым методом 86
5.5 Характеристика земельного участка, предоставленного для строительства, обоснование необходимости использования для строительства земельных
участков вне земельного участка, предоставляемого для строительства объекта капитального строительства 86
5.6 Описание особенностей проведения работ в условиях стесненной
городской застройки 87
5.7 Организационно-технологическая схема строительства 87
5.8 Технологическая последовательность работ при возведении объектов
капитального строительства и их отдельных элементов 87
5.9 Календарный срок строительства 88
5.10 Обоснование принятой продолжительности строительства 88
5.11 Обоснование потребности строительства в кадрах 89
5.12 Обоснование потребности в основных строительных машинах и
механизмах 90
5.13 Потребность строительства в электрической энергии, топливе, воде,
кислороде, сжатом воздухе 92
5.14 Определение потребности во временных административно-бытовых
зданиях 93
5.15 Подсчет потребности во временных зданиях и сооружениях 95
5.16 Обоснование потребности в жилье и социально-бытовом обслуживании
персонала, участвующего в строительстве 97
5.17 Описание проектных решений и мероприятий по охране окружающей
среды в период строительства 97
5.18 Проектные решения и мероприятия по охране объекта в период
строительства 98
5.19 Перечень мероприятий по организации мониторинга за состоянием
зданий и сооружений, расположенных в непосредственной близости от строящегося объекта, земляные, строительные, монтажные и иные работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений 99
6 ЭКОНОМИКА СТРОИТЕЛЬСТВА 102
6.1 Общие сведения по составлению сметной документации 102
ЗАКЛЮЧЕНИЕ 109
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 114
Приложение А. Результаты расчета элементов каркаса в SCAD.
Приложение Б. Локальный сметный расчет на общестроительные работы
Выпускная квалификационная работа разработана на строительство корпуса для ремонта и временного хранения вертолетов в Кемеровской области. Корпус расположен на территории аэродрома в г. Таштаголе. Назначение корпуса - здание для ремонта и временного хранения вертолетов.
В последнее время массово происходят лесные пожары. Для уменьшения материального и экологического ущерба от лесных и бытовых пожаров, применяют вертолеты, которые могут добраться в труднодоступные места.
Место строительства корпуса выбрано не случайно. Город Таштагол расположен в 370 км южнее от Кемерово, на реке Кондоме. Небольшой городок расположен на уникальной таежной возвышенности, именуемой Горной Шорией. Этот край богат природными красотами, краснокнижными животными и растениями, и представляет собой эколого-рекреационную зону.
Проектные решения учитывают климатические и инженерно-геологические условия района строительства.
Целью выпускной квалификационной работы является составление проектно-сметной документации, ее оценка и анализ.
Для реализации поставленной цели необходимо выполнить следующие задачи:
- архитектурно-строительный раздел;
- расчетно-конструктивный, включая основания и фундаменты;
- технология и организация строительного производства;
- экономика строительства.
В последнее время массово происходят лесные пожары. Для уменьшения материального и экологического ущерба от лесных и бытовых пожаров, применяют вертолеты, которые могут добраться в труднодоступные места.
Место строительства корпуса выбрано не случайно. Город Таштагол расположен в 370 км южнее от Кемерово, на реке Кондоме. Небольшой городок расположен на уникальной таежной возвышенности, именуемой Горной Шорией. Этот край богат природными красотами, краснокнижными животными и растениями, и представляет собой эколого-рекреационную зону.
Проектные решения учитывают климатические и инженерно-геологические условия района строительства.
Целью выпускной квалификационной работы является составление проектно-сметной документации, ее оценка и анализ.
Для реализации поставленной цели необходимо выполнить следующие задачи:
- архитектурно-строительный раздел;
- расчетно-конструктивный, включая основания и фундаменты;
- технология и организация строительного производства;
- экономика строительства.
Проектом предусматривается строительство корпуса для ремонта и временного хранения вертолетов в Кемеровской области.
Здание корпуса одноэтажное. Имеет прямоугольную форму в плане. Размеры здания в крайних осях - 25,0 х 30,0 м. Здание трехпролетное. Высота до низа несущих конструкций: в осях 1-2 - 3,0 м, в осях 2-3 - 9,0 м, в осях 3-4 - 5,0 м. Здание отапливаемое.
За относительную отметку 0,000 принята отметка чистого пола корпуса, соответствующая абсолютной отметке 155,7 м.
Вид строительства - капитальное строительство.
Проектом предусмотрены конструктивные и объемно-планировочные решения, обеспечивающие пожарную безопасность здания и эвакуацию людей в случае пожара.
В корпусе в осях 2-3 предусмотрены откатные ворота, в осях 3-4 - подъемные секционные ворота с калитками. Также для эвакуации людей запроектированы двери.
В проекте предусмотрены пожарные лестницы для попадания на кровлю.
Въезд в здание осуществляется по пандусам (рампам) с уклоном 1:10.
Фундаменты под колонны столбчатый железобетонный неглубокого заложения. Основанием является песок мелкий рыхлый, маловлажный. Фундамент запроектирован из бетона В20.
Ограждающие стеновые и кровельные конструкции из сэндвич панелей с минераловатным утеплителем толщиной 100 и 150 мм соответственно. Кровля двухскатная.
Для удаления дыма из здания створки открываемых проемов, предусмотренных для дымоудаления, оборудуются дистанционным и ручным устройством для открывания.
Также объёмно-пространственные решения здания обеспечивают требуемое естественное освещение, санитарно-эпидемиологические и экологические требования по охране здоровья людей и окружающей природной среды.
Ограждающие стеновые конструкции - сэндвич-панели с минераловатным утеплителем толщиной 100 мм, крепящиеся на металлический каркас.
Фундамент - столбчатый монолитный железобетонный.
Кровля - двускатная. Ограждающие конструкции кровли - сэндвич- панели с минераловатным утеплителем толщиной 150 мм, которые крепятся на металлические прогоны кровли.
Водосток наружный, организованный. На кровле предусмотрено ограждение.
Технико-экономические показатели объекта:
- Общая площадь здания - 750,0 м2:
- Площадь застройки - 864,0 м2.
- Строительный объем - 6644,5 м3.
- Этажность здания - один этаж.

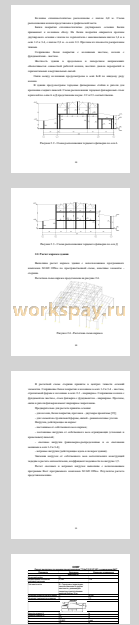

Конструктивная схема здания - рамно-связевая. Каркас здания образован поперечными рамами, состоящими из колонн и ригелей покрытия, которые из плоскости связаны связями. Несущие конструкции - металлические. Марка стали основных несущих конструкций - С345...
Здание корпуса одноэтажное. Имеет прямоугольную форму в плане. Размеры здания в крайних осях - 25,0 х 30,0 м. Здание трехпролетное. Высота до низа несущих конструкций: в осях 1-2 - 3,0 м, в осях 2-3 - 9,0 м, в осях 3-4 - 5,0 м. Здание отапливаемое.
За относительную отметку 0,000 принята отметка чистого пола корпуса, соответствующая абсолютной отметке 155,7 м.
Вид строительства - капитальное строительство.
Проектом предусмотрены конструктивные и объемно-планировочные решения, обеспечивающие пожарную безопасность здания и эвакуацию людей в случае пожара.
В корпусе в осях 2-3 предусмотрены откатные ворота, в осях 3-4 - подъемные секционные ворота с калитками. Также для эвакуации людей запроектированы двери.
В проекте предусмотрены пожарные лестницы для попадания на кровлю.
Въезд в здание осуществляется по пандусам (рампам) с уклоном 1:10.
Фундаменты под колонны столбчатый железобетонный неглубокого заложения. Основанием является песок мелкий рыхлый, маловлажный. Фундамент запроектирован из бетона В20.
Ограждающие стеновые и кровельные конструкции из сэндвич панелей с минераловатным утеплителем толщиной 100 и 150 мм соответственно. Кровля двухскатная.
Для удаления дыма из здания створки открываемых проемов, предусмотренных для дымоудаления, оборудуются дистанционным и ручным устройством для открывания.
Также объёмно-пространственные решения здания обеспечивают требуемое естественное освещение, санитарно-эпидемиологические и экологические требования по охране здоровья людей и окружающей природной среды.
Ограждающие стеновые конструкции - сэндвич-панели с минераловатным утеплителем толщиной 100 мм, крепящиеся на металлический каркас.
Фундамент - столбчатый монолитный железобетонный.
Кровля - двускатная. Ограждающие конструкции кровли - сэндвич- панели с минераловатным утеплителем толщиной 150 мм, которые крепятся на металлические прогоны кровли.
Водосток наружный, организованный. На кровле предусмотрено ограждение.
Технико-экономические показатели объекта:
- Общая площадь здания - 750,0 м2:
- Площадь застройки - 864,0 м2.
- Строительный объем - 6644,5 м3.
- Этажность здания - один этаж.
Конструктивная схема здания - рамно-связевая. Каркас здания образован поперечными рамами, состоящими из колонн и ригелей покрытия, которые из плоскости связаны связями. Несущие конструкции - металлические. Марка стали основных несущих конструкций - С345...
