Реконструкция здания сельскохозяйственного назначения в п. Миндерла
|
ВВЕДЕНИЕ 13
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 14
1.1 Исходные данные для проектирования 14
1.1.1 Характеристика объекта строительства 14
1.1.2 Исходные данные и условия для подготовки проектной документации на объект капитального строительства 14
1.2 Сведения о функциональном назначении объекта капитального строительства, состав и характеристика производства, номенклатура выпускаемой продукции (работ, услуг) 15
1.3 Технико-экономические показатели проектируемых объектов капитального строительства 15
1.4 Схема планировочной организации земельного участка 16
1.4.1 Характеристика земельного участка, предоставленного для размещения объекта капитального строительства 16
1.5 Архитектурные решения 16
1.5.1 Описание внешнего вида объекта капитального строительства, описание и обоснование пространственной, планировочной и функциональной организации объекта капитального строительства 16
1.5.2 Обоснование принятых объемно-пространственных и архитектурно-художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства 18
1.5.3 Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства 18

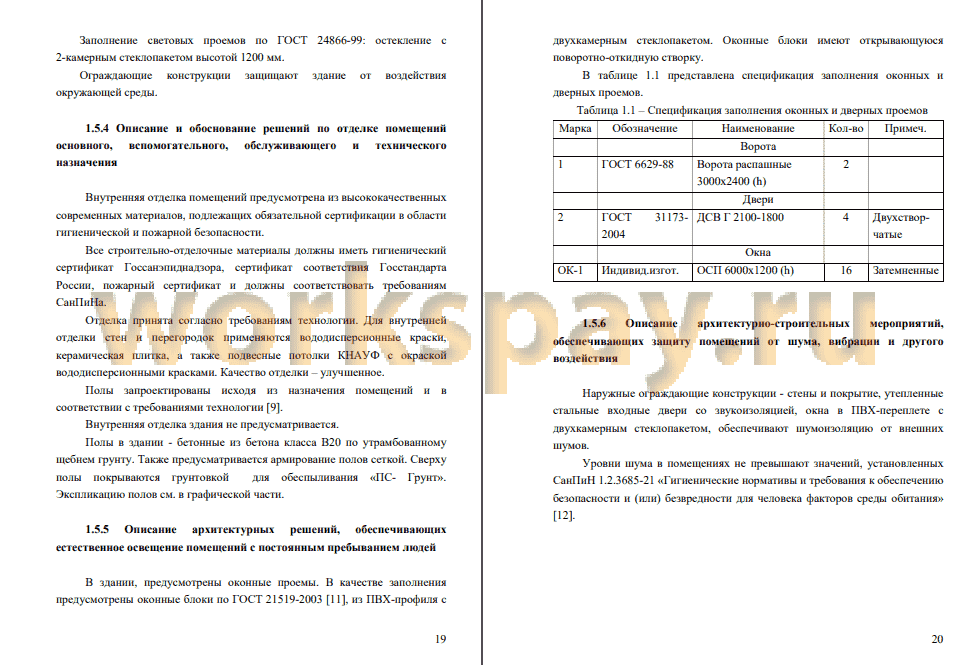

1.5.4 Описание и обоснование решений по отделке помещений основного, вспомогательного, обслуживающего и технического назначения 19
1.5.5 Описание архитектурных решений, обеспечивающих естественное освещение помещений с постоянным пребыванием людей 19
1.5.6 Описание архитектурно-строительных мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого воздействия 20
1.5.7 Описание решений по светоограждению объекта, обеспечивающих безопасность полета воздушных судов (при необходимости) 21
1.6 Конструктивные решения 21
1.6.1 Сведения о топографических, инженерно-геологических, гидрогеологических, метеорологических и климатических условиях земельного участка, предоставленного для размещения объекта капитального строительства 21
1.6.2 Сведения об особых природных климатических условиях территории, на которой располагается земельный участок, предоставленный для размещения объекта капитального строительства 21
1.6.2 Описание и обоснование конструктивных решений зданий и сооружений, включая их пространственные схемы, принятые при выполнении расчетов строительных конструкций 22
1.6.4 Описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость зданий и сооружений объекта капитального строительства в целом, а также их отдельных конструктивных элементов, узлов, деталей в процессе изготовления, перевозки, строительства и эксплуатации объекта капитального строительства 23
1.6.5 Описание конструктивных и технических решений подземной части объекта капитального строительства 24
1.6.6 Обоснование проектных решений и мероприятий соблюдение требуемых теплозащитных характеристик ограждающих конструкций.. 24
1.6.7 Обоснование проектных решений и мероприятий, обеспечивающих снижение шума и вибраций 25
1.6.8 Обоснование проектных решений и мероприятий, обеспечивающих гидроизоляцию и пароизоляцию помещений 25
1.6.9 Обоснование проектных решений и мероприятий, обеспечивающих снижение загазованности помещений 25
1.6.10 Обоснование проектных решений и мероприятий, обеспечивающих удаление избытков тепла 25
1.6.11 Обоснование проектных решений и мероприятий, обеспечивающих соблюдения безопасного уровня электромагнитных и иных излучений.. 26
1.6.12 Обоснование проектных решений и мероприятий, обеспечивающих пожарную безопасность 26
1.6.13 Характеристика и обоснование конструкций полов, кровли, потолков, перегородок 27
1.6.14 Перечень мероприятий по защите строительных конструкций и фундаментов от разрушения 27
1.6.15 Описание инженерных решений и сооружений, обеспечивающих защиту территории объекта капитального строительства, отдельных зданий и сооружений объекта капитального строительства, а также персонала (жителей) от опасных природных и техногенных процессов.. 28
1.7 Теплотехнические расчеты 28
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ, ВКЛЮЧАЯ ФУНДАМЕНТЫ 31
2.1 Компоновка каркаса здания 31
2.2.1 Расчет и конструирование прогона покрытия 36
2.2.2 Расчет и конструирование вертикальных связей между колоннами.. 43
2.3 Расчет фундаментов 45
2.3.1 Проектирование забивных свай 46
2.3.2 Проектирование буронабивных свай 50
2.3.3 Вариантное сравнение свайных фундаментов 51
3. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 53
3.1 Технологическая карта на монтаж металлического каркаса здания 53
3.1.1 Область применения 53
3.1.2 Организация и технология выполнения работ 53
3.1.3 Подготовительные работы 54
3.1.4 Основные работы 55
3.1.5 Заключительные работы 58
3.1.6 Требования к качеству работ 58
3.1.7 Потребность в материально-технических ресурсах 60
3.1.8 Техника безопасности и охрана труда 63
3.1.9 Технико-экономические показатели 68
4 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 69
4.1 Характеристика района и объекта строительства 70
4.2 Оценка развитости транспортной инфраструктуры 71
4.3 Сведения о возможности использования местной рабочей силы при осуществлении строительства 71
4.4 Перечень мероприятий по привлечению для осуществления строительства квалифицированных специалистов, в том числе для выполнения работ вахтовым методом 72
4.5 Характеристика земельного участка, предоставленного для строительства, обоснование необходимости использования для строительства земельных участков вне земельного участка, предоставляемого для строительства объекта капитального строительства 72
4.6 Описание особенностей проведения работ в условиях стесненной городской застройки 73
4.7 Организационно-технологическая схема строительства 73
4.8 Технологическая последовательность работ при возведении объектов капитального строительства и их отдельных элементов 73
4.9 Календарный срок строительства 74
4.10 Обоснование принятой продолжительности строительства 74
4.11 Обоснование потребности строительства в кадрах 75
4.12 Обоснование потребности в основных строительных машинах и механизмах 76
4.13 Потребность строительства в электрической энергии, топливе, воде, кислороде, сжатом воздухе 78
4.14 Определение потребности во временных административно-бытовых зданиях 79
4.15 Подсчет потребности во временных зданиях и сооружениях 81
4.16 Обоснование потребности в жилье и социально-бытовом обслуживании персонала, участвующего в строительстве 83
4.17 Описание проектных решений и мероприятий по охране окружающей среды в период строительства 83
4.18 Проектные решения и мероприятия по охране объекта в период строительства 84
4.19 Перечень мероприятий по организации мониторинга за состоянием зданий и сооружений, расположенных в непосредственной близости от строящегося объекта, земляные, строительные, монтажные и иные работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений 85
5ЭКОНОМИКА СТРОИТЕЛЬСТВА 88
5.1 Составление локального сметного расчета на общестроительные работы 88
5.2 Основные технико-экономические показатели проекта 93
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 102
Приложение А Локальный сметный расчет
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 14
1.1 Исходные данные для проектирования 14
1.1.1 Характеристика объекта строительства 14
1.1.2 Исходные данные и условия для подготовки проектной документации на объект капитального строительства 14
1.2 Сведения о функциональном назначении объекта капитального строительства, состав и характеристика производства, номенклатура выпускаемой продукции (работ, услуг) 15
1.3 Технико-экономические показатели проектируемых объектов капитального строительства 15
1.4 Схема планировочной организации земельного участка 16
1.4.1 Характеристика земельного участка, предоставленного для размещения объекта капитального строительства 16
1.5 Архитектурные решения 16
1.5.1 Описание внешнего вида объекта капитального строительства, описание и обоснование пространственной, планировочной и функциональной организации объекта капитального строительства 16
1.5.2 Обоснование принятых объемно-пространственных и архитектурно-художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства 18
1.5.3 Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства 18
1.5.4 Описание и обоснование решений по отделке помещений основного, вспомогательного, обслуживающего и технического назначения 19
1.5.5 Описание архитектурных решений, обеспечивающих естественное освещение помещений с постоянным пребыванием людей 19
1.5.6 Описание архитектурно-строительных мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого воздействия 20
1.5.7 Описание решений по светоограждению объекта, обеспечивающих безопасность полета воздушных судов (при необходимости) 21
1.6 Конструктивные решения 21
1.6.1 Сведения о топографических, инженерно-геологических, гидрогеологических, метеорологических и климатических условиях земельного участка, предоставленного для размещения объекта капитального строительства 21
1.6.2 Сведения об особых природных климатических условиях территории, на которой располагается земельный участок, предоставленный для размещения объекта капитального строительства 21
1.6.2 Описание и обоснование конструктивных решений зданий и сооружений, включая их пространственные схемы, принятые при выполнении расчетов строительных конструкций 22
1.6.4 Описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость зданий и сооружений объекта капитального строительства в целом, а также их отдельных конструктивных элементов, узлов, деталей в процессе изготовления, перевозки, строительства и эксплуатации объекта капитального строительства 23
1.6.5 Описание конструктивных и технических решений подземной части объекта капитального строительства 24
1.6.6 Обоснование проектных решений и мероприятий соблюдение требуемых теплозащитных характеристик ограждающих конструкций.. 24
1.6.7 Обоснование проектных решений и мероприятий, обеспечивающих снижение шума и вибраций 25
1.6.8 Обоснование проектных решений и мероприятий, обеспечивающих гидроизоляцию и пароизоляцию помещений 25
1.6.9 Обоснование проектных решений и мероприятий, обеспечивающих снижение загазованности помещений 25
1.6.10 Обоснование проектных решений и мероприятий, обеспечивающих удаление избытков тепла 25
1.6.11 Обоснование проектных решений и мероприятий, обеспечивающих соблюдения безопасного уровня электромагнитных и иных излучений.. 26
1.6.12 Обоснование проектных решений и мероприятий, обеспечивающих пожарную безопасность 26
1.6.13 Характеристика и обоснование конструкций полов, кровли, потолков, перегородок 27
1.6.14 Перечень мероприятий по защите строительных конструкций и фундаментов от разрушения 27
1.6.15 Описание инженерных решений и сооружений, обеспечивающих защиту территории объекта капитального строительства, отдельных зданий и сооружений объекта капитального строительства, а также персонала (жителей) от опасных природных и техногенных процессов.. 28
1.7 Теплотехнические расчеты 28
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ, ВКЛЮЧАЯ ФУНДАМЕНТЫ 31
2.1 Компоновка каркаса здания 31
2.2.1 Расчет и конструирование прогона покрытия 36
2.2.2 Расчет и конструирование вертикальных связей между колоннами.. 43
2.3 Расчет фундаментов 45
2.3.1 Проектирование забивных свай 46
2.3.2 Проектирование буронабивных свай 50
2.3.3 Вариантное сравнение свайных фундаментов 51
3. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 53
3.1 Технологическая карта на монтаж металлического каркаса здания 53
3.1.1 Область применения 53
3.1.2 Организация и технология выполнения работ 53
3.1.3 Подготовительные работы 54
3.1.4 Основные работы 55
3.1.5 Заключительные работы 58
3.1.6 Требования к качеству работ 58
3.1.7 Потребность в материально-технических ресурсах 60
3.1.8 Техника безопасности и охрана труда 63
3.1.9 Технико-экономические показатели 68
4 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 69
4.1 Характеристика района и объекта строительства 70
4.2 Оценка развитости транспортной инфраструктуры 71
4.3 Сведения о возможности использования местной рабочей силы при осуществлении строительства 71
4.4 Перечень мероприятий по привлечению для осуществления строительства квалифицированных специалистов, в том числе для выполнения работ вахтовым методом 72
4.5 Характеристика земельного участка, предоставленного для строительства, обоснование необходимости использования для строительства земельных участков вне земельного участка, предоставляемого для строительства объекта капитального строительства 72
4.6 Описание особенностей проведения работ в условиях стесненной городской застройки 73
4.7 Организационно-технологическая схема строительства 73
4.8 Технологическая последовательность работ при возведении объектов капитального строительства и их отдельных элементов 73
4.9 Календарный срок строительства 74
4.10 Обоснование принятой продолжительности строительства 74
4.11 Обоснование потребности строительства в кадрах 75
4.12 Обоснование потребности в основных строительных машинах и механизмах 76
4.13 Потребность строительства в электрической энергии, топливе, воде, кислороде, сжатом воздухе 78
4.14 Определение потребности во временных административно-бытовых зданиях 79
4.15 Подсчет потребности во временных зданиях и сооружениях 81
4.16 Обоснование потребности в жилье и социально-бытовом обслуживании персонала, участвующего в строительстве 83
4.17 Описание проектных решений и мероприятий по охране окружающей среды в период строительства 83
4.18 Проектные решения и мероприятия по охране объекта в период строительства 84
4.19 Перечень мероприятий по организации мониторинга за состоянием зданий и сооружений, расположенных в непосредственной близости от строящегося объекта, земляные, строительные, монтажные и иные работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений 85
5ЭКОНОМИКА СТРОИТЕЛЬСТВА 88
5.1 Составление локального сметного расчета на общестроительные работы 88
5.2 Основные технико-экономические показатели проекта 93
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 102
Приложение А Локальный сметный расчет

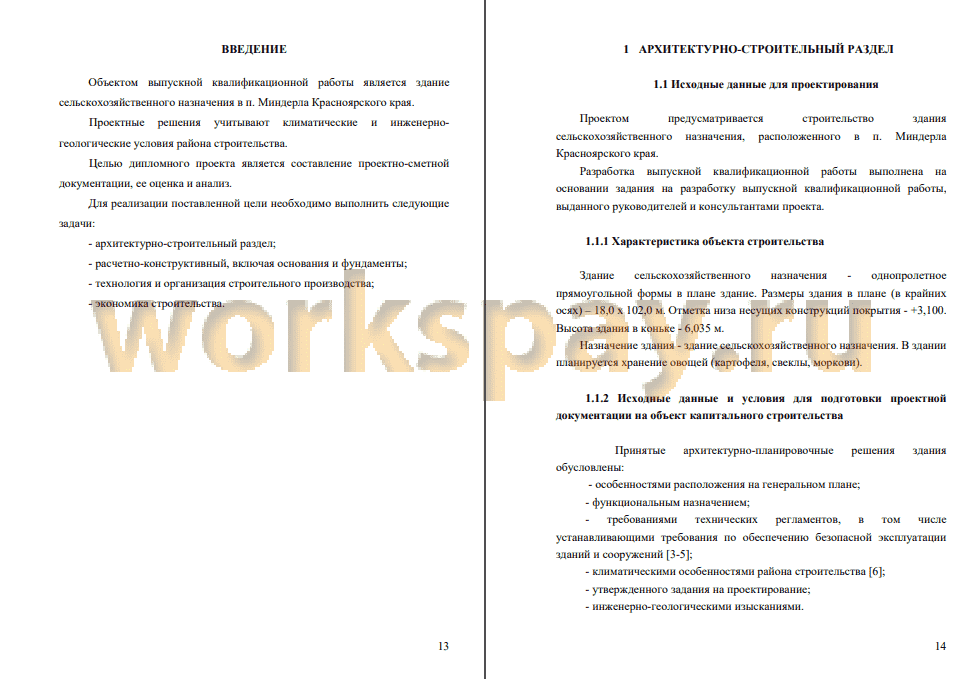

Объектом выпускной квалификационной работы является здание сельскохозяйственного назначения в п. Миндерла Красноярского края.
Проектные решения учитывают климатические и инженерно-геологические условия района строительства.
Целью дипломного проекта является составление проектно-сметной документации, ее оценка и анализ.
Для реализации поставленной цели необходимо выполнить следующие задачи:
- архитектурно-строительный раздел;
- расчетно-конструктивный, включая основания и фундаменты;
- технология и организация строительного производства;
- экономика строительства.
Проектные решения учитывают климатические и инженерно-геологические условия района строительства.
Целью дипломного проекта является составление проектно-сметной документации, ее оценка и анализ.
Для реализации поставленной цели необходимо выполнить следующие задачи:
- архитектурно-строительный раздел;
- расчетно-конструктивный, включая основания и фундаменты;
- технология и организация строительного производства;
- экономика строительства.
Данный проект разработан на строительство здания сельскохозяйственного назначения в п. Миндерла.
Здание сельскохозяйственного назначения - однопролетное прямоугольной формы в плане здание. Размеры здания в плане (в крайних осях) - 18,0 х 102,0 м. Отметка низа несущих конструкций покрытия - +3,100. Высота здания в коньке - 6,035 м.
Здание здания сельскохозяйственного назначения состоит из 3-х помещений хранилищ овощей и 2-х тамбуров (экспликацию помещений см. в графической части).
Вид строительства - новое.
За относительную отметку 0,000 принята отметка чистого пола тамбура здания сельскохозяйственного назначения, соответствующая абсолютной отметке 210,60. Чистый пол хранилищ относительно отметки 0,000 опущен на отм. -0,700.
Каркас здания сельскохозяйственного назначения выполнен из металлических конструкций.
Ограждающие конструкции предусмотрены из сэндвич-панелей марки ПТСМ М (ТехноРуф Н30) с негорючей изоляцией толщиной 100 мм (стеновые) и 150 мм (кровельные) по ТУ 5284-001-83048903-2010, крепящиеся на металлический каркас. Перегородки также выполнены из сэндвич-панелей марки ПТСМ М (ТехноРуф Н30) с негорючей изоляцией толщиной 100 мм.
Для перемещения контейнеров с овощами из тамбура в хранилища предусмотрены пандусы с уклоном 1:2. В здании здания сельскохозяйственного назначения предусмотрены распашные ворота 3,0 х 2,4 (h) м (в осях 6-7 и 12-13). Для эвакуации людей из здания сельскохозяйственного назначения в воротах предусмотрены двери. Въезд в
здание техники не предусмотрен. Ворота предусмотрены для загрузки и отгрузки овощей на специальных тележках.
По каждой стороне здания предусмотрены окна. Остекление окон выполнено с затемнением для исключения попадания прямых солнечных лучей на овощи. Окна также служат естественной вентиляцией помещений, для этого створки открываемых проемов оборудуются дистанционным и ручным устройством для открывания.
Кровля - двухскатная. Уклон кровли 11 градусов. Водосток неорганизованный.
Проектом предусмотрены конструктивные и объемно-планировочные решения, обеспечивающие пожарную безопасность здания и эвакуацию людей в случае пожара. Также объёмно-пространственные решения здания обеспечивают требуемое естественное освещение, санитарно-эпидемиологические и экологические требования по охране здоровья людей и окружающей природной среды.
В архитектурно-строительном разделе выполнен теплотехнический расчет стены. Толщина сэндвич-панели принята 100 мм.
В конструктивном разделе выполнена компоновка металлического каркаса здания.
Конструктивная схема каркаса здания сельскохозяйственного назначения - рамно-связевая. Каркас здания образован поперечными рамами, состоящими из колонн и несущих элементов покрытия в виде стропильных ферм.
Шаг колонн вдоль здания принят равным 6,0 м. Привязка колонн к цифровым осям - центральная, к буквенным - 300 мм (от оси до внутренней грани колонны, т.е. 400 мм от оси до центра тяжести сечения колонны). В торцах здания предусмотрены стойки фахверка для крепления стеновых панелей. Торцевые стойки фахверка имеют привязку к крайним продольным осям (1 и 18) равную 250 мм (расстояние между центрами тяжести сечения колонны и сечения стойки), что обусловлено необходимым расстоянием для крепления стойки фахверка в уровне стропильной фермы. Внутренние стойки 99 фахверка (Ст3) для крепления перегородок между помещениями крепятся непосредственно к железобетонной плите пола на отм. -0,750...
Здание сельскохозяйственного назначения - однопролетное прямоугольной формы в плане здание. Размеры здания в плане (в крайних осях) - 18,0 х 102,0 м. Отметка низа несущих конструкций покрытия - +3,100. Высота здания в коньке - 6,035 м.
Здание здания сельскохозяйственного назначения состоит из 3-х помещений хранилищ овощей и 2-х тамбуров (экспликацию помещений см. в графической части).
Вид строительства - новое.
За относительную отметку 0,000 принята отметка чистого пола тамбура здания сельскохозяйственного назначения, соответствующая абсолютной отметке 210,60. Чистый пол хранилищ относительно отметки 0,000 опущен на отм. -0,700.
Каркас здания сельскохозяйственного назначения выполнен из металлических конструкций.
Ограждающие конструкции предусмотрены из сэндвич-панелей марки ПТСМ М (ТехноРуф Н30) с негорючей изоляцией толщиной 100 мм (стеновые) и 150 мм (кровельные) по ТУ 5284-001-83048903-2010, крепящиеся на металлический каркас. Перегородки также выполнены из сэндвич-панелей марки ПТСМ М (ТехноРуф Н30) с негорючей изоляцией толщиной 100 мм.
Для перемещения контейнеров с овощами из тамбура в хранилища предусмотрены пандусы с уклоном 1:2. В здании здания сельскохозяйственного назначения предусмотрены распашные ворота 3,0 х 2,4 (h) м (в осях 6-7 и 12-13). Для эвакуации людей из здания сельскохозяйственного назначения в воротах предусмотрены двери. Въезд в
здание техники не предусмотрен. Ворота предусмотрены для загрузки и отгрузки овощей на специальных тележках.
По каждой стороне здания предусмотрены окна. Остекление окон выполнено с затемнением для исключения попадания прямых солнечных лучей на овощи. Окна также служат естественной вентиляцией помещений, для этого створки открываемых проемов оборудуются дистанционным и ручным устройством для открывания.
Кровля - двухскатная. Уклон кровли 11 градусов. Водосток неорганизованный.
Проектом предусмотрены конструктивные и объемно-планировочные решения, обеспечивающие пожарную безопасность здания и эвакуацию людей в случае пожара. Также объёмно-пространственные решения здания обеспечивают требуемое естественное освещение, санитарно-эпидемиологические и экологические требования по охране здоровья людей и окружающей природной среды.
В архитектурно-строительном разделе выполнен теплотехнический расчет стены. Толщина сэндвич-панели принята 100 мм.
В конструктивном разделе выполнена компоновка металлического каркаса здания.
Конструктивная схема каркаса здания сельскохозяйственного назначения - рамно-связевая. Каркас здания образован поперечными рамами, состоящими из колонн и несущих элементов покрытия в виде стропильных ферм.
Шаг колонн вдоль здания принят равным 6,0 м. Привязка колонн к цифровым осям - центральная, к буквенным - 300 мм (от оси до внутренней грани колонны, т.е. 400 мм от оси до центра тяжести сечения колонны). В торцах здания предусмотрены стойки фахверка для крепления стеновых панелей. Торцевые стойки фахверка имеют привязку к крайним продольным осям (1 и 18) равную 250 мм (расстояние между центрами тяжести сечения колонны и сечения стойки), что обусловлено необходимым расстоянием для крепления стойки фахверка в уровне стропильной фермы. Внутренние стойки 99 фахверка (Ст3) для крепления перегородок между помещениями крепятся непосредственно к железобетонной плите пола на отм. -0,750...
