Школа на 115 учащихся в с. Талое Ирбейского района Красноярского края

Работа №153281

Тип работы

Бакалаврская работа

Предмет

строительство

Объем работы145
Год сдачи2021
Стоимость4650 руб.
ПУБЛИКУЕТСЯ ВПЕРВЫЕ
Просмотрено
12
Не подходит работа?

Узнай цену на написание


Реферат
Введение
1.Архитектурно-строительный раздел
1.1 Общие данные
1.1.2 Исходные данные и условия для подготовки проектной документации на объект
капитального строительства
1.1.3 Технико-экономические показатели проектируемых объектов капитального строительства
1.2 Схема планировочной организации земельного участка
1.2.1 Характеристика земельного участка, предоставленного для размещения объекта
капитального строительства
1.3 Архитектурные решения
1.3.1 Описание и обоснование внешнего и внутреннего вида объекта капитального
строительства, его пространственной, планировочной и функциональной организации;
1.3.2 Обоснование принятых объемно-пространственных и архитектурно-художественных
решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства;
1.3.3 Описание и обоснование использованных композиционных приемов при оформлении
фасадов и интерьеров объекта капитального строительства;
1.3.4 Описание решений по отделке помещений основного, вспомогательного, обслуживающего
и технического назначения; 9
1.3.5 Описание архитектурных решений, обеспечивающих естественное освещение помещений
с постоянным пребыванием людей; 11
1.3.6 Описание архитектурно-строительных мероприятий, обеспечивающих защиту помещений
от шума, вибрации и другого воздействия; 11
1.3.7 Описание решений по декоративно-художественной и цветовой отделке интерьеров - для
объектов непроизводственного назначения; 12
2.3. Описание и обоснование технических решений, обеспечивающих необходимую прочность,
устойчивость, пространственную неизменяемость зданий и сооружений объекта капитального строительства в целом, а также их отдельных конструктивных элементов, узлов, деталей в процессе изготовления, перевозки, строительства и эксплуатации объекта капитального строительства

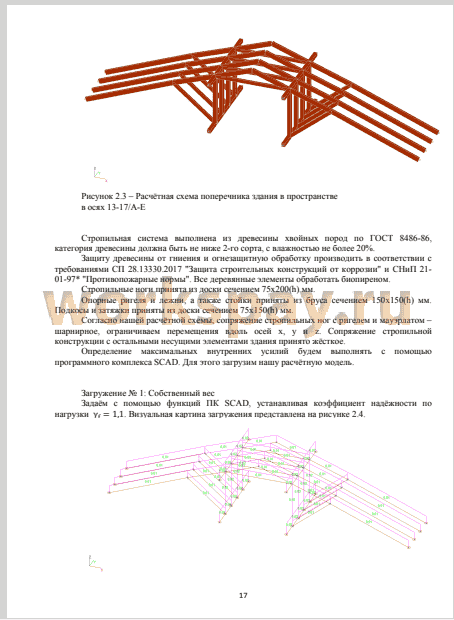

2.4. Расчёт стропильной системы здания
2.4.1. Сбор нагрузок на кровельную систему
2.5. Расчёт стропильной кровельной системы 16
3 Проектирование фундаментов 27
3.1 Сведения о топографических, инженерно-геологических, гидрогеологических,
метеорологических и климатических условиях земельного участка, предоставленного для размещения объекта капитального строительства 27
3.2 Сведения об особых природных климатических условиях территории, на которой
располагается земельный участок, предоставленный для размещения объекта капитального строительства 27
3.3 Сведения о прочностных и деформационных характеристиках 27
грунта в основании объекта капитального строительства 27
3.4 Уровень грунтовых вод, их химический состав, агрессивность 27
грунтовых вод и грунта по отношению к материалам, используемым при строительстве подземной части объекта капитального строительства 27
3.5 Исходные данные 27
3.6 Выбор глубины заложения фундамента 29
3.7 Нагрузка. Исходные данные 29
3.9 Приведение нагрузок к подошве фундамента 32
3.10 Определение давлений на грунт и уточнение размеров фундамента 32
3.11 Расчет осадки 32
3.12 Конструирование монолитного ленточного фундамента неглубокого заложения 33
3.13 Подсчет объемов работ и стоимости ФМЗ 33
3.14 Проектирование свайного фундамента из забивных свай 34
3.15 Определение несущей способности свай 34
3.16 Определение расстояния между осями соседних свай 35
3.17 Конструирование ростверка 36
3.18 Проверка подобранной арматуры 36
3.19 Выбор сваебойного оборудования и назначение расчетного отказа 37
3.20 Подсчет объемов и стоимости работ 37
3.21 Заключение 39
4. Технология и организация строительного производства 39
4.1 Технологическая карта на возведение кирпичной кладки 39
4.1.1 Область применения 39
4.1.2 Общие положения 39
4.1.3 Организация и технология выполнения работ 40
4.1.5 Потребность в материально-технических ресурсах 43
4.1.6 Подбор подъемно-транспортного оборудования 44
4.1.7 Нормативные показатели расхода материалов 44
4.1.9 Техника безопасности и охрана труда 45
4.1.10 Технико-экономические показатели 46
5. Организация строительного производства 46
5.1 Объектный стройгенплан на период возведения надземной части 46
5.1.1 Область применения стройгенплана 46
5.1.2 Продолжительность строительства 48
5.1.3 Подбор грузоподъемных механизмов 48
5.1.6 Потребность строительства в кадрах. Расчет потребности и подбор временных
административных, жилых, хозяйственных и культурно-бытовых зданий 49
5.1.7 Определение требуемых площадей складов и хозяйства на строительной площадке 50
5.1.10 Потребность строительства во временном водоснабжении 53
5.1.11 Проектирование временных дорог и проездов 54
5.1.12 Мероприятия по охране труда и технике безопасности 54
5.1.13 Мероприятия по охране окружающей среды и рациональному использованию природных
ресурсов 55
5.1.14 Расчет технико-экономических показателей стройгенплана 56
6 Экономика строительства 56
6.1 Социально - экономическое обоснование строительства объекта 56
6.2 Определение стоимости строительства на основе нормативов НЦС 58
6.3 Составление локального сметного расчета на устройство кирпичной кладки школы 65
6.3.1 Анализ локального сметного расчета на устройство кирпичной кладки школы 66
6.4 Технико - экономические показатели объекта 69
Заключение 72
Список использованных источников
Приложение А Теплотехнический расчет (ТТР стены, ТТР перекрытия,ТТР окна)
Приложение Б Спецификация окон и дверей
Приложение В Спецификация элементов перемычек
Приложение Г Результаты расчета Скада
Приложение Д. Локальная смета устройство кирпичной кладки
Приложение Е Индексы перевода в текущие цена на 1 квартал 2021г

Исходными материалами для разработки проектной документации являются:
- раздел “Схема планировочной организации земельного участка” (П-07-2020-ПЗУ);
- архитектурные решения, представленные в томе П-07-2020-АР1;
- конструктивные и объемно-планировочные решения, представленные в томе П-07-2020-
КР1.1; П-07-2020-КР2.1; П-07-2020-КР2.1;
- действующие нормативные документы, указанные в списке литературы.
Основанием для разработки проекта является заключение Договора № 01-10 от 12.04.2020г. Проектные работы по объекту выполнены на основании свидетельства о допуске к работам по подготовке проектной документации, которые оказывают влияние на безопасность объектов капитального строительства № СРО-П-104-2466076009-004-2 от 24 декабря 2010г.
Актуальность темы исследования обусловлена необходимостью создания благоприятных социально-экономических условий для осуществления сельскими территориями их общественно значимых функций и решения задач территориального развития. В том числе за счет уменьшения миграционного оттока населения из сельской местности, стабилизации численности и создания условий для его роста. Чему должно способствовать повышение уровня и качества жизни сельского населения с учётом современных требований и стандартов за счет корректировки существующих дисбалансов в обеспечении доступности и качества услуг образования по сравнению с городом. Не зря одной из приоритетных целей Стратегии устойчивого развития сельских территорий Российской Федерации на период до 2030 года (Распоряжение Правительства РФ от 02.02.2015 N 151-р) является развитие социальной инфраструктуры, обеспечивающей доступность услуг образовательных организаций для сельского населения.
- В комплексе с работами по созданию условий для обеспечения сельских жителей доступным и комфортным жильём, культурным досугом, а также развитием рынка труда, расширение образовательной инфраструктуры на селе должно способствовать созданию новых возможностей для развития детей на селе, в том числе с помощью дополнительного образования, доступа к цифровым ресурсам в области просвещения и специальных условий для занятий физкультурой и спортом на базе новой школы.
Технические решения, принятые в проекте соответствуют противопожарным, экологическим, санитарно-гигиеническим и другим нормам, правилам и стандартам, действующим на территории Российской Федерации, и обеспечивают безопасность для жизни и здоровья людей при соблюдении мероприятий, предусмотренных проектом и надлежащей эксплуатации.


Возникли сложности?

Нужна помощь преподавателя?

Помощь в написании работ!


В результате дипломного проектирования были решены основные задачи проектирования и строительства «Школа на 115 учащихся в с. Талое Ирбейского района Красноярского края ».
- Проектируемое здание общеобразовательной школы в посёлке Талое Н-образной формы в плане, с размерами в осях 1-21/А-У - 54,75 х 42,36 м.
Школа двухэтажная с несущими стенами из кирпича со скатной крышей. Высота основных помещений 3,00 м, высота вспомогательных помещений 2,57 м. Подвальные помещения в здании школы предусмотрены в блоке Б, в осях 11-15/Е-С.
Кровля - двухскатная стропильная, покрытие - металлочерепица. Для вертикального сообщения между этажами в здании предусмотрены лестничные клетки в осях 2-4/Б-Д и 20- 21/Б-Д.
Жёсткость и пространственная неизменяемость здания обеспечивается несущей способностью грунтов основания и фундаментов, а также совместной работой поперечных и продольных несущих стен, и горизонтальных дисков перекрытий (многопустотных плит и монолитных участков).
Выполнен теплотехнический расчет ограждающих конструкций стенового ограждения, кровли, окна.
- Разработаны решения по внутренней и наружной отделке, заполнению оконных и дверных проемов.
- В рамках дипломного проекта, согласно индивидуальному заданию, производим расчёт поперечника здания в осях 3/А-Д (с подбором поперечного сечения основных несущих конструкций-стропильной балки, колонны), а также конструирование узла сопряжения балки перекрытия с колонной.
- Запроектирован и произведено неглубокого заложения наиболее выгодным и является фундамент неглубокого заложения.
Ростверк принимается монолитный высотой 1,0 м. Шириной 900 мм. с подошвой шириной 900 мм.
Армирование ростверка:
- низ и верх ростверка армируется продольной арматурой □ 12 и поперечной арматурой □ 10 сшагом 200 мм по всей длине ленточного фундамента
- стенки ростверка армируются продольной арматурой □ 10 сшагом 200 мм по всей длине ленточного фундамента и поперечной □ 10 сшагом200 мм;
- Разработана технологическая карта на возведение кирпичной кладки Продолжительность работ по технологической карте - 33 дня.
- Разработан объектный стройгенплан на основной период строительства. На стройгенплане запроектированы: бытовой городок, склады для хранения материалов, площадка для мойки колес, КПП, временные дороги, временные сооружения, временный водопровод и электросеть.
- Произведен расчет стоимости строительства на основании локальной сметы на возведение кирпичной кладки.
Прогнозная стоимость строительства школы на 115 мест в с. Талое Ирбейского района Красноярского края по НЦС составляет - 133 292,71тыс.руб. Указанная сумма включает в себя стоимость следующих видов работ и затрат: общестроительные работы; санитарно-технические работы; электромонтажные работы; работы по устройству связи, сигнализации и систем безопасности; работы по монтажу инженерного и технологического оборудования; пусконаладочные работы; затраты на строительство временных зданий и сооружений; дополнительные затраты при производстве строительно-монтажных работ в зимнее время; затраты связанные с проведением строительного контроля; затраты на проектные и изыскательские работы, экспертизу проектной документации, резерв средств на непредвиденные работы и затраты.
В ходе выполнения раздела «Экономика» выпускной квалификационной работы бакалавра составим локальный сметный расчет на основании технологической карты на устройство кирпичной кладки школы на 115 мест в с. Талое Ирбейского района Красноярского края.
Локальный сметный расчет составлен базисно - индексным методом, в программном комплексе Гранд - смета, с использованием ФЕР (Федеральных единичных расценок) в редакции 2020г., введенных в действие приказом Минстроя России от 26.12.2019 № 876/пр и федерального сборника сметных цен (ФССЦ).
Пересчет сметной стоимости работ в текущий уровень цен на 1 квартал 2021г. из базисного уровня цен производится путем применения индекса к СМР для 1-ой зоны Красноярского края с. Талое Ирбейского района «Объекты образования. Школы»
Стоимость общестроительных работ, согласно локальному сметному расчету, составила в текущих ценах 18 129 430,09руб. Она показывает предварительную сумму денежных средств, необходимых для устройства кирпичной кладки в соответствии с проектными решениями. Трудоемкость производства работ составила 8 668,73чел-час. Средства на оплату труда составили 660 767,13руб.
При проектировании здания были получены такие архитектурные и конструктивные решения, которые наиболее полно отвечают своему назначению, обладают высокими архитектурно-художественными качествами, обеспечивают зданию прочность, экономичность возведения и эксплуатации.
Графическая часть бакалаврской работы выполнена с помощью программ AutoCAD2012. Применен программный комплекс «Гранд-смета, программный комплекс SCAD Office v.11.5



1. СТО 4.2-07-2014. Стандарт организации. Система менеджмента качества. Общие требования к построению, изложению и оформлению документов учебной и научной деятельности. - Взамен СТО 4.2-07-2012; введ. 09.01.2014. - Красноярск, 2014. - 60 с.
2. ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации. - Взамен ГОСТ 21.1101-2009; введ. 01.01.2014. - М.: Стандартинформ., 2014. - 58 с.
3. ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций. - Взамен ГОСТ 21.501-93; введ. 01.05.2013. - М.: Стандартинформ., 2013. - 23 с.
Архитектурно-строительный раздел
4. Технический регламент о требованиях пожарной безопасности [Электронный ресурс]: федер. закон Российской Федерации от 04.07.2008 №123 ред. от 02.07.2013 // Справочная правовая система «КонсультантПлюс». - Режим доступа: http://www.consultant.ru.
5. Технический регламент о безопасности зданий и сооружений [Электронный ресурс]: федер. закон Российской Федерации от 30.12.2009 №384 ред. от 02.07.2013 // Справочная правовая система «КонсультантПлюс». - Режим доступа: http://www.consultant.ru.
6. СП 118.13330.2012* Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями N 1, 2)*; введ. 01.09.2014. - Минрегион России. - М.: ОАО «11,1111», 2011. - 40 с.
7. СП 17.13330.2011. Кровли. Актуализированная редакция СНиП II- 26-76. - введ. 20.05.2011. - Минрегион России. - М.: ОАО «ЦПП», 2011. - 73 с.
8. СП 29.13330.2011. Полы. Актуализированная редакция СНиП 2.03.13-88. - введ. 20.05.2011. - Минрегион России. - М.: ОАО «ЦПП», 2011. - 69 с.
9. СП 51.13330.2011. Защита от шума. Актуализированная редакция СНиП 23-03-2003. - введ. 20.05.2011. - Минрегион России. - М.: ОАО «11,1111», 2011. - 46 с.
10. СП 52.13330.2011. Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95* - введ. 20.05.2011. - Минрегион России. - М.: ОАО «ЦПП», 2011. - 75 с.
11. СП 3.13130.2009 Система противопожарной защиты. Система оповещения и управления эвакуации людей при пожаре. /м.: дата введ. 01.05.2009г.
12. СП 23-101-2004 Проектирование тепловой защиты зданий. - Взамен СП 23-101-2000; введ. 1.06.2004. - М.: ФГУП, ЦПП 2004. - 204 с.
13. СП 23-103-2003. Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий - Взамен руководства по расчету и проектированию звукоизоляции ограждающих конструкций зданий; введ. 25.12.2003. - М.: Госстрой России, ФГУП ЦПП, 2004. - 38 с.
14. СП 59.13330.2012 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-012001. - введ. 01.01.2013. - М.: Минрегион России, 2012. - 63с.
15. СНиП 21-01-97*. Пожарная безопасность зданий и сооружений. - Госстрой России. - М.: ГУП ЦПП, 2002. - 34 с...67
