ВВЕДЕНИЕ 8
1 Характеристика проектируемого объекта 9

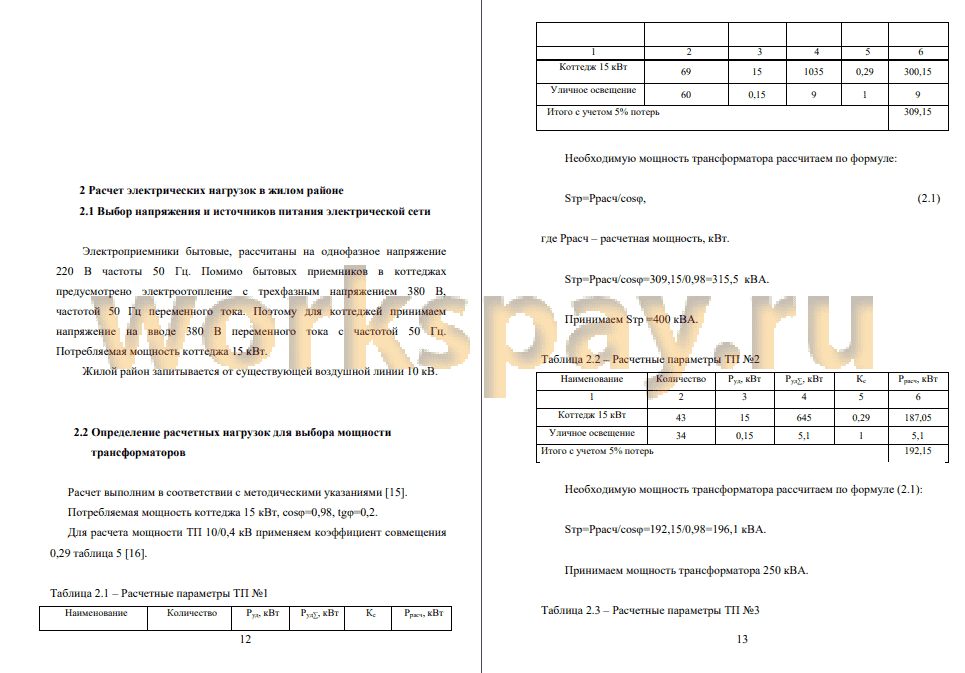

2 Расчет электрических нагрузок в жилом районе 11
2.1 Выбор напряжения и источников питания электрической сети 11
2.2 Определение расчетных нагрузок для выбора мощности трансформаторов 11
2.3 Выбор числа и мощности трансформаторов 14
3 Расчет схем распределительной сети 10 кВ 17
3.1 Расчет потокораспределения мощности вариантов распределительной сети 10кВ 17
3.2 Выбор и проверка проводов в сети 10 кВ и определение потерь мощности и активной энергии в линиях 19
3.3 Технико-экономическое сравнение двух схем распределительных сетей 10 кВ 21
3.4 Расчет токов короткого замыкания 27
3.4.1 Расчет токов короткого замыкания в устройствах напряжением 10 кВ 27
3.4.2 Проверка оборудования напряжением 10 кВ 32
3.5 Выбор и проверка оборудования в сети 0,4 кВ 34
3.5.1 Выбор и проверка проводов в сети 0,4 кВ 34
3.5.2 Выбор коммутационно-защитного оборудования в сети 0,4 кВ.. 38
3.5.3 Расчет токов короткого замыкания в установках напряжением до 1 кВ 41
3.5.4 Проверка оборудования на напряжение ниже 1 кВ 44
3.5.5 Проверка условий срабатывания защитного аппарата при однофазном замыкании в сети напряжением до 1кВ 45
3.6 Оценка качества напряжения в сети 49
3.6.1 Максимальный режим 49
3.6.2 Минимальный режим 52
3.7 Расчет уличного освещения в жилом районе 54
ЗАКЛЮЧЕНИЕ 60
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 63
Основной задачей электрической сети является обеспечение устойчивого снабжения электрической энергией потребителей, подсоединенных к этой сети.
Одной из важнейших задач электрификации является обеспечение надежности электроснабжения потребителей жилого района.
Надёжная работа электрической сети, способная обеспечить непрерывное снабжение потребителей энергией требуемого качества и безопасность электроснабжения.
Актуальность выбранной темы состоит в том, что, востребованы расчеты для электрических сетей, питающих потребителей.
Объектом исследования является развитие распределительной сети объектов жилого района «Первомайский» Томской области.
Предметом исследования являются технологии и способы анализа и расчета системы электроснабжения.
Целью выполнения выпускной квалификационной работы является электроснабжение объектов жилого района «Первомайский» Томской области.
В течение работы над ВКР были получены следующие результаты:
— расчет электрических нагрузок в жилом районе;
— определение расчетных параметров, выбор мощности трансформаторов;
— выбор числа трансформаторов и расположения трансформаторных подстанций;
— выбор и проверка проводов в сети 0,4 кВ в жилом районе;
— выбор оборудования в сети 0,4 кВ в жилом районе;
— технико-экономическое сравнение двух схем распределительных сетей 10 кВ;
Практическая значимость исследования обусловлена тем, что теоретические и практические рекомендации могут быть использованы специалистами при строительстве СЭС жилого района.
В ходе выполнения выпускной квалификационной работы были получены следующие результаты.
Выполнен обзор литературных источников, на основе изучения которых, построен алгоритм выполнения расчетов.
Спроектирована система электроснабжения жилого района «Первомайский» Томской области.
Система электроснабжения проектировалась с учетом современным требованиям к системам, таким как надежность, экономичность, безопасность для человека и окружающей среды.
Рассчитаны электрические нагрузки. Из двух схем электроснабжения на основании технико-экономического сравнения выбрана наиболее экономичная схема.
Результатом выполнения работы является разработка схемы электроснабжения потребителей, выполнение анализа электрической сети с учетом привязок к существующей сети, а так же разработка мероприятий по повышению и обеспечению энергоэффективности электроснабжения.
Таким образом, в результате выполнения работы решены все задачи, поставленные перед началом работы.
