Аннотация
Введение 9
1 Архитектурный раздел 12
1.1 Архитектурное объемно-планировочное решение объекта
строительства 12
1.3 Теплотехнический расчет стены 13
2 Конструктивный раздел 15
2.1 Выбор основных строительных материалов и конструкций 15
2.2 Данные о действующих постоянных и временных нагрузках 15
2.3 Расчет конструкций каркаса 18
3 Основания и фундаменты 22
3.2 Анализ инженерно-геологических условий площадки строительства 23
3.3 Вариантное проектирование фундаментов 24
3.4 Расчет и проектирование фундаментной плиты 25
3.5 Расчет и проектирование ленточного свайного фундамента 27
3.6 Расчет и проектирование монолитного столбчатого фундамента 31
3.7 Выбор сваепогружающего оборудования 35
3.8 Технико-экономическое сравнение вариантов фундаментов и выбор
оптимального варианта 36
4. Технология и организация строительства 38
4.1 Спецификация сборных элементов 38
4.2 Ведомость объёмов работ 38
4.3 Ведомость грузозахватных приспособлений 41
4.4 Выбор монтажного крана 41
4.5 Расчет автомобильного транспорта для доставки грузов 44
4.6 Проектирование общеплощадочного стройгенплана 45
4.7 Технология монтажа здания 49
5 Экономика 57
6 Оценка воздействия на окружающую среду 59
6.1 Краткая характеристика участка застройки и объекта строительства с
учетом его предназначения 59
6.2 Информация о состоянии природной среды 60
6.2.1 Климат и фоновое загрязнение воздуха 60
6.2.2 Геологическое строение и гидрогеологические условия 62
6.3 Оценка воздействия на атмосферный воздух 63
7.1 Общие положения по обеспечению безопасности условий труда в
организации 71
7.2 Требование безопасности к обустройству и содержанию строительной
площадки 71
7.3 Требование безопасности при складировании материалов и
конструкций 72
7.4 Безопасность погрузочно-разгрузочных работ 73
7.5 Безопасность труда при электросварочных работах 73
7.6 Безопасность труда при монтажных работах 74
7.7 Безопасность труда при бетонных работах 75
7.9 Обеспечение пожаробезопасности 75
7.10 Обеспечение защиты работников от воздействия вредных
производственных факторов 76
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 77
Приложение А 80
Основным назначением архитектуры является создание благоприятной и безопасной для существования человека жизненной среды, характер и комфортабельность которой определяются уровнем развития общества, его культуры, достижениями науки и техники на любой территории республики Хакасия.
Объектом строительства является дом культуры на 80 мест в поселке Новониколаевка Бейского района республики Хакасия. Выбор темы проекта обусловлен уместностью и актуальностью.
Площадка для строительства жилого дома располагается в поселке Новониколаевка площадью 1,12 га.
Согласно данным СП [2] поселок Новониколаевка находится в климатическом подрайоне 1В, температура воздух более холодной пятидневки - минус 38°, в сухой зоне - климат по данным многолетних метеорологических наблюдений, резко-континентальный, характеризуется коротким жарким летом, продолжительной холодной зимой, со значительными сезонными и суточными колебаниями температуры воздуха. В течение года преобладают ветры юго-западного направления.

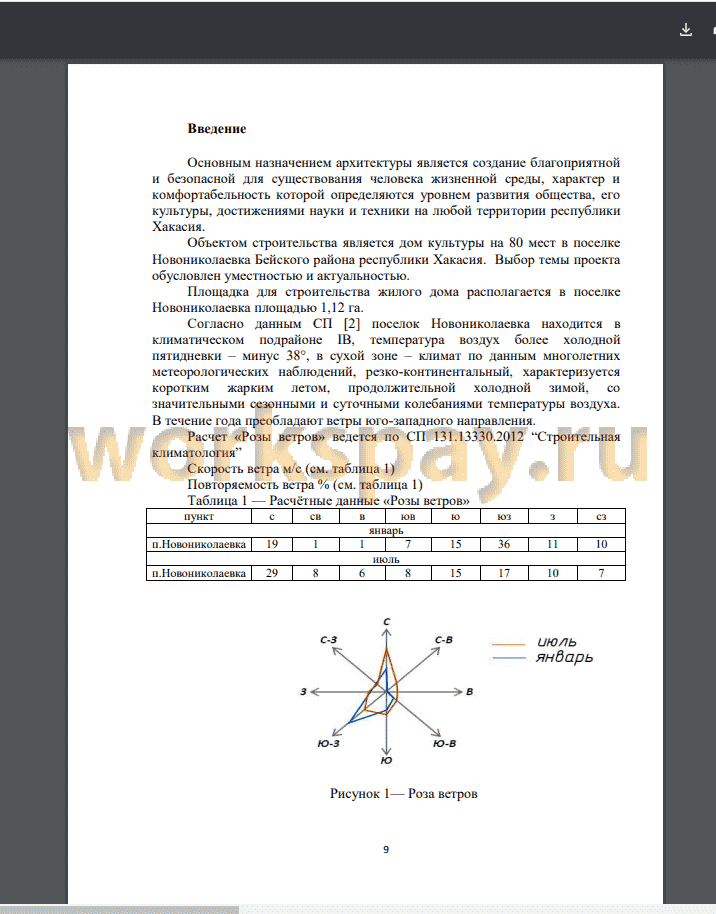

Расчет «Розы ветров» ведется по СП 131.13330.2012 “Строительная климатология”
Скорость ветра м/с (см. таблица 1) Повторяемость ветра % (см. таблица 1) Вывод: в данном районе преобладают ветра юго-западного
направления.
В соответствии с [2] район строительства характеризуется следующими природно-климатическими условиями:
• средняя температура наиболее холодной пятидневки - 38о С;
• абсолютно минимальная температура - 47о С;
• средняя скорость ветра в январе - 5 м/с;
• скоростной напор ветра - 0,38 кПа;
• нормативный вес снегового покрова - 1,2 кПа;
• среднемесячная относительная влажность воздуха в июле более - 75%;
• количество осадков в год - 322 мм;
• нормативная глубина промерзания - 2,9 м.
Снежный покров обычно устанавливается в ноябре - декабре и сохраняется до марта. Нормативная снеговая нагрузка для III района России - 1,0 кН/м2 [3], нормативная ветровая нагрузка для III района России - 0,38 кН/м2 [3].
Сейсмичность района согласно СП 14.13330.2011 [5] - 7 баллов. В таких районах применяются конструкции кирпичные, монолитножелезобетонные и панельные. В проектируемом здании применяется металлический каркас с кирпичными перегородками. При выборе видов бетонов для замоноличивания следует исходить из соблюдения требования их минимальной усадочности. Подземные воды расположены ниже 8 метров от поверхности.
Все строительные материалы, используемые для строительства данного объекта местного изготовления, приобретаются на заводах стройиндустрии республики Хакасии. Используемый кирпич приобретается в г. Черногорске. Остальные материалы (металл, древесина и т.д.) на промбазах строительных управлений. Поставка строительных материалов, конструкций и инженерного оборудования производится комплектами в строгой увязке с технологией производства работ и сроками строительно-монтажных работ.
Теплоснабжение дома культуры осуществляется от модульной котельной.
Технологические решения на строительство выполнены на основании задания заказчика и с соблюдением требований действующих норм и правил.
Здание предполагается выполнить полным каркасным с наружными стенами, выполненными из стеновых сендвич-панелей и внутренними перегородками из ГКЛ, ГКЛВ.
Основными архитектурно-художественными элементами фасадов дома являются стены жилой части из трехслойных стеновых панелей, кровля плоская по стальным профилированным листам с утеплителем и основным гидроизоляционным ковром из двух слоев наплавляемого рулонного ковра из битумно-полимерного материала по праймеру с посыпкой верхнего слоя мелкозернистым гравием фракцией 5-10 мм втопленной в мастику.
Цокольный этаж - облицовка выполнен керамогранитом. Цвет - RAL 3005.
Композиционные приемы, использованные при цветовом решении фасада здания, соответствует архитектурно-художественной концепции всего здания.
