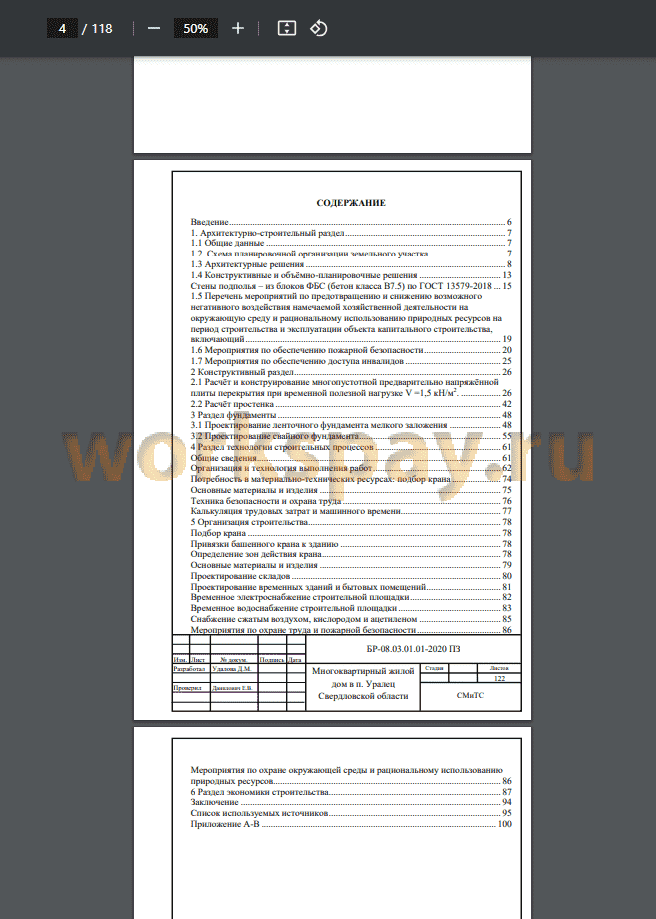

Введение 6
1. Архитектурно-строительный раздел 7
1.1 Общие данные 7
1.2. Схема планировочной организации земельного участка 7
1.3 Архитектурные решения 8
1.4 Конструктивные и объёмно-планировочные решения 13
Стены подполья - из блоков ФБС (бетон класса В7.5) по ГОСТ 13579-2018 ... 15
1.5 Перечень мероприятий по предотвращению и снижению возможного
негативного воздействия намечаемой хозяйственной деятельности на
окружающую среду и рациональному использованию природных ресурсов на период строительства и эксплуатации объекта капитального строительства, включающий
1.6 Мероприятия по обеспечению пожарной безопасности
1.7 Мероприятия по обеспечению доступа инвалидов
2 Конструктивный раздел
2.1 Расчёт и конструирование многопустотной предварительно напряжённой
плиты перекрытия при временной полезной нагрузке V =1,5 кН/м2
2.2 Расчёт простенка ■
3 Раздел фундаменты ■
3.1 Проектирование ленточного фундамента мелкого заложения ■
3.2 Проектирование свайного фундамента
4 Раздел технологии строительных процессов ■
Общие сведения ■
Организация и технология выполнения работ ■
Потребность в материально-технических ресурсах: подбор крана
Основные материалы и изделия
Техника безопасности и охрана труда
Калькуляция трудовых затрат и машинного времени
5 Организация строительства
Подбор крана
Привязки башенного крана к зданию
Определение зон действия крана
Основные материалы и изделия
Проектирование складов
Проектирование временных зданий и бытовых помещений
Временное электроснабжение строительной площадки
Временное водоснабжение строительной площадки
Снабжение сжатым воздухом, кислородом и ацетиленом
Мероприятия по охране труда и пожарной безопасности ■
Мероприятия по охране окружающей среды и рациональному использованию
природных ресурсов 86
6 Раздел экономики строительства 87
Заключение 94
Список используемых источников 95
Приложение А-В 100
Уралец - посёлок в городском округе Нижний Тагил Свердловской области. Расположен в 33 километрах от города Нижний Тагил, на реке Мартьян. В окрестностях посёлка расположена гора Белая с горнолыжным центром, построенным в 2006 году, а также к северо-востоку в 3 километрах установлен географический знак «Европа-Азия».
Население поселка Уралец - 1600 чел. В 2012 году десять домов в посёлке были признаны аварийными, в связи с этим было принято решение о сносе и возведении многоквартирного жилого дома для переселения. Количество квартир рассчитано на необходимое количество жителей, нуждающихся в новом жилье.
Строительство социально-значимого объекта необходимо для улучшения жилищных условий граждан, а также для благоустройства территории посёлка с перспективой его развития в посёлок городского типа
Таким образом, необходимо организовать строительство нового жилого дома. Для бакалаврской работы был принят объект со следующими характеристиками:
Многоквартирный жилой дом, расположенный на ул. Кирова, 2.
Высота этажей - 3 м, высота технического подполья этажа - 2,19 и 2,3 м от уровня чистого пола нижнего до уровня чистого пола верхнего этажа. Размеры дома в плане 39,24x15,15 в осях 1-13хА-И.
Целями бакалаврской работы являются разработка архитектурных решений, расчёт и конструирование сборной железобетонной пустотной плиты перекрытия, расчёт простенка стены первого этажа, расчёт фундаментов мелкого заложения и свайного, разработка технологической карты на возведение типового этажа, разработка объектного строительного генерального плана, а также расчёт стоимости строительства.
В данной бакалаврской работе были выполнены следующие разделы для достижения поставленных целей:
• архитектурно-строительный;
• расчётно-конструктивный;
• технология строительного производства;
• организация строительного производства;
• экономика строительства.
При разработке проекта была использована нормативная документация (ГОСТ, СП, СТО, СНиП, ФЕР, МДС и РД) и программные комплексы Microsoft Office Word, КОМПАС.
В выпускной квалификационной работе был разработан проект строительства многоквартирного жилого дома в п. Уралец Свердловской области, и были достигнуты следующие результаты:
-в архитектурно-строительном разделе были приняты объёмнопланировочные решения здания, его архитектурно-конструктивное решение; разработаны планы, фасад, разрез здания и основные архитектурные узлы - кровли, цоколя и окна; произведён теплотехнический расчёт ограждающих конструкций - стены, окна и кровли;
-в расчётно-конструктивном разделе был выполнен расчёт сборной железобетонной плиты перекрытия и простенка стены первого этажа; на основании инженерно-геологической колонки были рассчитаны два вида фундамента, и разработаны рабочие чертежи наиболее оптимального из них - сборного ленточного;
-в технологии строительного производства разработана технологическая карта на возведение типового этажа, подобраны основные средства механизации, порядок и правила безопасной организации работ;
-в организации строительного производства разработан объектный строительный генеральный план на основной период строительства; установлены мероприятия по обеспечению всех требований охраны труда и техники безопасности в соответствии с нормативными документами;
-в экономическом разделе был составлен и проанализирован локальный сметный расчёт на возведение типового этажа в ценах по состоянию на 1 квартал 2020 года; сметная стоимость составила 2 904 405,76 руб.
Таким образом, в процессе выполнения выпускной квалификационной работы были решены все поставленные задачи.
