Электроснабжение пекарни ООО «Хлебный дом» г. Абакана

Реферат

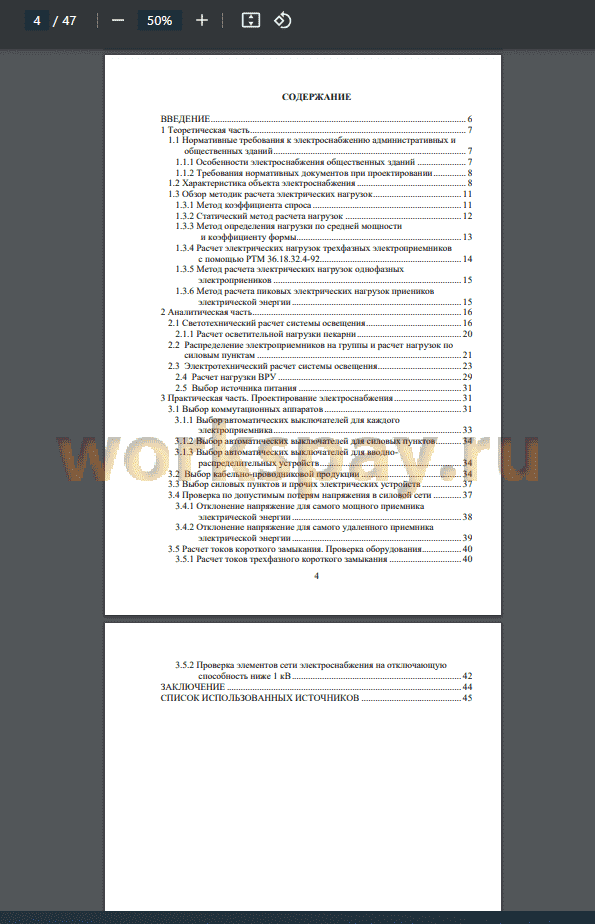

ВВЕДЕНИЕ 6
1 Теоретическая часть 7
1.1 Нормативные требования к электроснабжению административных и
общественных зданий 7
1.1.1 Особенности электроснабжения общественных зданий 7
1.1.2 Требования нормативных документов при проектировании 8
1.2 Характеристика объекта электроснабжения 8
1.3 Обзор методик расчета электрических нагрузок 11
1.3.1 Метод коэффициента спроса 11
1.3.2 Статический метод расчета нагрузок 12
1.3.3 Метод определения нагрузки по средней мощности
и коэффициенту формы 13
1.3.4 Расчет электрических нагрузок трехфазных электроприемников
с помощью РТМ 36.18.32.4-92 14
1.3.5 Метод расчета электрических нагрузок однофазных
электроприеников 15
1.3.6 Метод расчета пиковых электрических нагрузок приеников
электрической энергии 15
2 Аналитическая часть 16
2.1 Светотехнический расчет системы освещения 16
2.1.1 Расчет осветительной нагрузки пекарни 20
2.2 Распределение электроприемников на группы и расчет нагрузок по
силовым пунктам 21
2.3 Электротехнический расчет системы освещения 23
2.4 Расчет нагрузки ВРУ 29
2.5 Выбор источника питания 31
3 Практическая часть. Проектирование электроснабжения 31
3.1 Выбор коммутационных аппаратов 31
3.1.1 Выбор автоматических выключателей для каждого
электроприемника 33
3.1.2 Выбор автоматических выключателей для силовых пунктов 34
3.1.3 Выбор автоматических выключателей для вводно­распределительных устройств 34
3.2 Выбор кабельно-проводниковой продукции 34
3.3 Выбор силовых пунктов и прочих электрических устройств 37
3.4 Проверка по допустимым потерям напряжения в силовой сети 37
3.4.1 Отклонение напряжение для самого мощного приемника
электрической энергии 38
3.4.2 Отклонение напряжение для самого удаленного приемника
электрической энергии 39
3.5 Расчет токов короткого замыкания. Проверка оборудования 40
3.5.1 Расчет токов трехфазного короткого замыкания 40
3.5.2 Проверка элементов сети электроснабжения на отключающую
способность ниже 1 кВ 42
ЗАКЛЮЧЕНИЕ 44
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 45
Купить

Вопрос, о проектировании электроснабжения жилых домов, школ, дошкольных учреждений, больниц, помещении общественного питания и многих других зданий был и остается актуальным.
Каждый год направление электроэнергетики развивается большими скачками, и это значительно отражается на проектировании и монтаже. С каждым годом совершенствуется техника, оборудование промышленного и бытового назначения, возрастает количество заводов, организаций, подключаемых электропотребителей и электрооборудования.
При создании проекта электроснабжения, от небольшого магазина до многоэтажного здания, необходимо знать характеристики приемников электрической энергии для качественного расчета мощностей.
Так же вычисление расчетного тока и пускового тока электрооборудования, позволит правильно выбрать необходимые автоматические выключатели, кабели и провода для подключения оборудования. Чаще всего используются небронированные кабели с алюминиевыми жилами и изоляцией из поливинилхлоридного пластиката.
При проектировании необходимо учитывать пожаро-взрыво безопасность помещений. Существуют требования на которые необходимо опираться при проектировании электроснабжения различных объектов, так как в зависимости от категории помещений и всего здания будут применяться соответствующие методы защиты электрооборудования.
Каждый год на территории Российской Федерации создается огромное количество предприятий пищевой промышленности, для которых необходимо обеспечить надежное и качественное электроснабжение.
Целью выпускной квалификационной работы является расчет системы электроснабжения ООО «Хлебный дом» г. Абакана.
Работа актуальна, так как исходные данные взяты для реального вновь вводимого объекта.
Задачами работы являются:
• Выполнить расчет нагрузки на всех уровнях электроснабжения и выбрать кабельно-проводниковую продукцию;
• Расчет и проектирование качественного и достаточного освещения для комфортного и безопасного пребывания людей;
• Выбор коммутационно-защитной аппаратуры;
• Предусмотреть аварийное питание для потребителей I категории;
• Выбрать систему учета электроэнергии.
Практическая ценность работы заключается в том, что ее материалы были использованы при проектировании пекарни ООО «Хлебный дом» г. Абакана, что подтверждено актом внедрения.
