Системы водоснабжения и водоотведения административного здания
|
Реферат

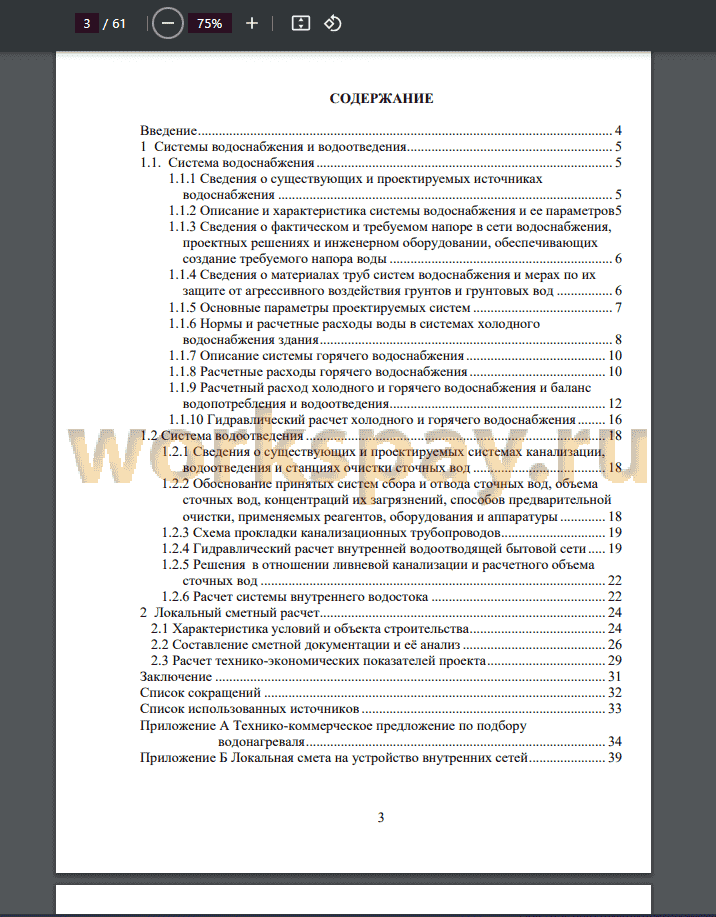

Введение 4
1 Системы водоснабжения и водоотведения 5
1.1. Система водоснабжения 5

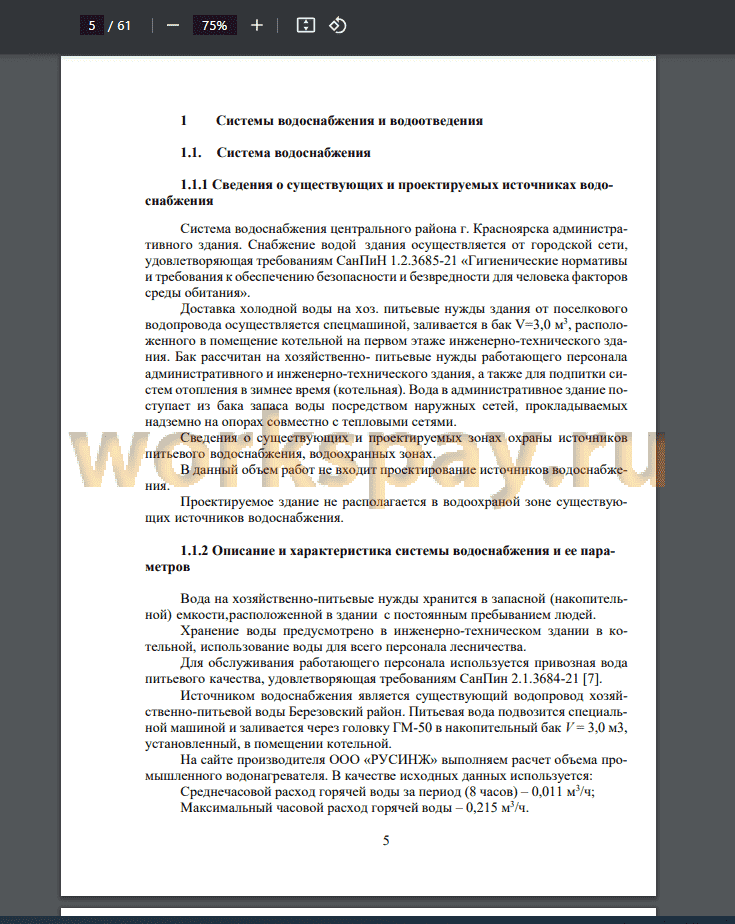

1.1.1 Сведения о существующих и проектируемых источниках
водоснабжения 5
1.1.2 Описание и характеристика системы водоснабжения и ее параметров 5
1.1.3 Сведения о фактическом и требуемом напоре в сети водоснабжения,
проектных решениях и инженерном оборудовании, обеспечивающих создание требуемого напора воды 6
1.1.4 Сведения о материалах труб систем водоснабжения и мерах по их
защите от агрессивного воздействия грунтов и грунтовых вод 6
1.1.5 Основные параметры проектируемых систем 7
1.1.6 Нормы и расчетные расходы воды в системах холодного
водоснабжения здания 8
1.1.7 Описание системы горячего водоснабжения 10
1.1.8 Расчетные расходы горячего водоснабжения 10
1.1.9 Расчетный расход холодного и горячего водоснабжения и баланс
водопотребления и водоотведения 12
1.1.10 Гидравлический расчет холодного и горячего водоснабжения 16
1.2 Система водоотведения 18
1.2.1 Сведения о существующих и проектируемых системах канализации,
водоотведения и станциях очистки сточных вод 18
1.2.2 Обоснование принятых систем сбора и отвода сточных вод, объема
сточных вод, концентраций их загрязнений, способов предварительной очистки, применяемых реагентов, оборудования и аппаратуры 18
1.2.3 Схема прокладки канализационных трубопроводов 19
1.2.4 Гидравлический расчет внутренней водоотводящей бытовой сети 19
1.2.5 Решения в отношении ливневой канализации и расчетного объема
сточных вод 22
1.2.6 Расчет системы внутреннего водостока 22
2 Локальный сметный расчет 24
2.1 Характеристика условий и объекта строительства 24
2.2 Составление сметной документации и её анализ 26
2.3 Расчет технико-экономических показателей проекта 29
Заключение 31
Список сокращений 32
Список использованных источников 33
Приложение А Технико-коммерческое предложение по подбору водонагреваля 34
Приложение Б Локальная смета на устройство внутренних сетей 39
Введение 4
1 Системы водоснабжения и водоотведения 5
1.1. Система водоснабжения 5
1.1.1 Сведения о существующих и проектируемых источниках
водоснабжения 5
1.1.2 Описание и характеристика системы водоснабжения и ее параметров 5
1.1.3 Сведения о фактическом и требуемом напоре в сети водоснабжения,
проектных решениях и инженерном оборудовании, обеспечивающих создание требуемого напора воды 6
1.1.4 Сведения о материалах труб систем водоснабжения и мерах по их
защите от агрессивного воздействия грунтов и грунтовых вод 6
1.1.5 Основные параметры проектируемых систем 7
1.1.6 Нормы и расчетные расходы воды в системах холодного
водоснабжения здания 8
1.1.7 Описание системы горячего водоснабжения 10
1.1.8 Расчетные расходы горячего водоснабжения 10
1.1.9 Расчетный расход холодного и горячего водоснабжения и баланс
водопотребления и водоотведения 12
1.1.10 Гидравлический расчет холодного и горячего водоснабжения 16
1.2 Система водоотведения 18
1.2.1 Сведения о существующих и проектируемых системах канализации,
водоотведения и станциях очистки сточных вод 18
1.2.2 Обоснование принятых систем сбора и отвода сточных вод, объема
сточных вод, концентраций их загрязнений, способов предварительной очистки, применяемых реагентов, оборудования и аппаратуры 18
1.2.3 Схема прокладки канализационных трубопроводов 19
1.2.4 Гидравлический расчет внутренней водоотводящей бытовой сети 19
1.2.5 Решения в отношении ливневой канализации и расчетного объема
сточных вод 22
1.2.6 Расчет системы внутреннего водостока 22
2 Локальный сметный расчет 24
2.1 Характеристика условий и объекта строительства 24
2.2 Составление сметной документации и её анализ 26
2.3 Расчет технико-экономических показателей проекта 29
Заключение 31
Список сокращений 32
Список использованных источников 33
Приложение А Технико-коммерческое предложение по подбору водонагреваля 34
Приложение Б Локальная смета на устройство внутренних сетей 39
Санитарно-техническое устройство и оборудование современных зданий представляет собой комплекс инженерного оборудования холодного и горячего водоснабжения, канализации, водостоков, мусороудаления, газо - и теплоснабжения. Этот комплекс необходим для жизнеобеспечения населения и определяет степень благоустройства и комфорта зданий, а также городов и населенных пунктов в целом.
Внутренний водопровод - система трубопроводов и устройств, обеспечивающая подачу воды к санитарно - техническим приборам, технологическому оборудованию, обслуживающая одно здание или группу зданий и сооружений и имеющая общее водоизмерительное устройство от сети водопровода населенного пункта или промышленного предприятия.
Системы внутреннего водопровода включают вводы, водомерные узлы, стояки, магистральную и разводящую сети с подводками к санитарным приборам или технологическим установкам, водоразборную и регулирующую арматуру. В зависимости от назначения, местных условий и технологии.
В проектах должно предусматриваться наиболее рациональное использование воды, а также экономичные и надежные системы внутреннего водопровода.
Внутренняя канализация - система трубопроводов и устройств в объеме, ограниченном наружными поверхностями ограждающих конструкций и выпусками до первого смотрового колодца, обеспечивающая отведение сточных вод от санитарно - технических приборов и технологического оборудования и при необходимости локальными очистными сооружениями, а также дождевых и талых вод в сеть канализации соответствующего назначения населенного пункта или промышленного предприятия.
Внутренняя канализация состоит из сантехнических приборов и труб, что выполняют отвод отработанной воды в наружные устройства для очистки. Внутренняя система трубопровода на последнем участке проходит через стену или перекрытие здания и выходит наружу, где по системе наружной канализации выводит водостоки и нечистоты прямиком в септик.
Внутренний водопровод - система трубопроводов и устройств, обеспечивающая подачу воды к санитарно - техническим приборам, технологическому оборудованию, обслуживающая одно здание или группу зданий и сооружений и имеющая общее водоизмерительное устройство от сети водопровода населенного пункта или промышленного предприятия.
Системы внутреннего водопровода включают вводы, водомерные узлы, стояки, магистральную и разводящую сети с подводками к санитарным приборам или технологическим установкам, водоразборную и регулирующую арматуру. В зависимости от назначения, местных условий и технологии.
В проектах должно предусматриваться наиболее рациональное использование воды, а также экономичные и надежные системы внутреннего водопровода.
Внутренняя канализация - система трубопроводов и устройств в объеме, ограниченном наружными поверхностями ограждающих конструкций и выпусками до первого смотрового колодца, обеспечивающая отведение сточных вод от санитарно - технических приборов и технологического оборудования и при необходимости локальными очистными сооружениями, а также дождевых и талых вод в сеть канализации соответствующего назначения населенного пункта или промышленного предприятия.
Внутренняя канализация состоит из сантехнических приборов и труб, что выполняют отвод отработанной воды в наружные устройства для очистки. Внутренняя система трубопровода на последнем участке проходит через стену или перекрытие здания и выходит наружу, где по системе наружной канализации выводит водостоки и нечистоты прямиком в септик.
В ходе выпускной квалификационной работы было выполнено проектирование систем внутреннего водопровода холодной и горячей воды и канализации. Система водоснабжения административного здания сделана согласно СП 30.13330.2020 «Внутренний водопровод и канализация зданий».
Подобрано наиболее технически обоснованное оборудование.
Административное здание оборудовано сетями горячего и холодного водоснабжения, противопожарным водопроводом и хозяйственно-бытовой канализацией.
Рассчитан максимальный секундный расход холодной воды - 0,188 л/с, горячей воды- 0,168 л/с, холодной и горячей воды- 0,286 л/с.
Внутренняя система холодного водоснабжения выполняется из труб напорных полипропиленовых и стальных водогазопроводных оцинкованных труб. Максимальная эксплуатационная температура 20°С.
Трубопроводы горячего водоснабжения проектируются из труб напорных полипропиленовых. Максимальная эксплуатационная температура воды 60°С.
Трубопроводы горячей воды изолируются с целью уменьшения тепловых потерь, холодной воды - для исключения нагрева и увлажнения поверхности. Трубопроводы покрываются изоляцией на основе вспененного каучука «K- FLEX ST». В проектной документации принят электрический накопительный водонагреватель марки РусИнж с функцией автоматического поддержания заданной температуры воды. Емкость водонагревателей 50 л, мощностью 1,5 кВт, напряжением 220 В, время нагрева на 45°С - 2 часа 10 минут.
Циркуляция ГВС не предусматривается. Водонагреватель крепится к стене.
Проектом предусмотрен один выпуск хозяйственно-бытовой канализации 0100мм из чугунных канализационных труб. Диаметр стояка принимаем конструктивно по прибору с наибольшим диаметром выпуска. Отводные линии от санитарных приборов принимаем диаметром 50 мм, диаметр выпуска, к которому присоединены стояки, принимается 1 00 мм. Вытяжная часть стояка выведена на крышу, диаметр вытяжной части равен диаметру стояка.
Сметная стоимость устройства внутренних инженерных сетей составила 6 836 203 руб
Подобрано наиболее технически обоснованное оборудование.
Административное здание оборудовано сетями горячего и холодного водоснабжения, противопожарным водопроводом и хозяйственно-бытовой канализацией.
Рассчитан максимальный секундный расход холодной воды - 0,188 л/с, горячей воды- 0,168 л/с, холодной и горячей воды- 0,286 л/с.
Внутренняя система холодного водоснабжения выполняется из труб напорных полипропиленовых и стальных водогазопроводных оцинкованных труб. Максимальная эксплуатационная температура 20°С.
Трубопроводы горячего водоснабжения проектируются из труб напорных полипропиленовых. Максимальная эксплуатационная температура воды 60°С.
Трубопроводы горячей воды изолируются с целью уменьшения тепловых потерь, холодной воды - для исключения нагрева и увлажнения поверхности. Трубопроводы покрываются изоляцией на основе вспененного каучука «K- FLEX ST». В проектной документации принят электрический накопительный водонагреватель марки РусИнж с функцией автоматического поддержания заданной температуры воды. Емкость водонагревателей 50 л, мощностью 1,5 кВт, напряжением 220 В, время нагрева на 45°С - 2 часа 10 минут.
Циркуляция ГВС не предусматривается. Водонагреватель крепится к стене.
Проектом предусмотрен один выпуск хозяйственно-бытовой канализации 0100мм из чугунных канализационных труб. Диаметр стояка принимаем конструктивно по прибору с наибольшим диаметром выпуска. Отводные линии от санитарных приборов принимаем диаметром 50 мм, диаметр выпуска, к которому присоединены стояки, принимается 1 00 мм. Вытяжная часть стояка выведена на крышу, диаметр вытяжной части равен диаметру стояка.
Сметная стоимость устройства внутренних инженерных сетей составила 6 836 203 руб
