Реферат

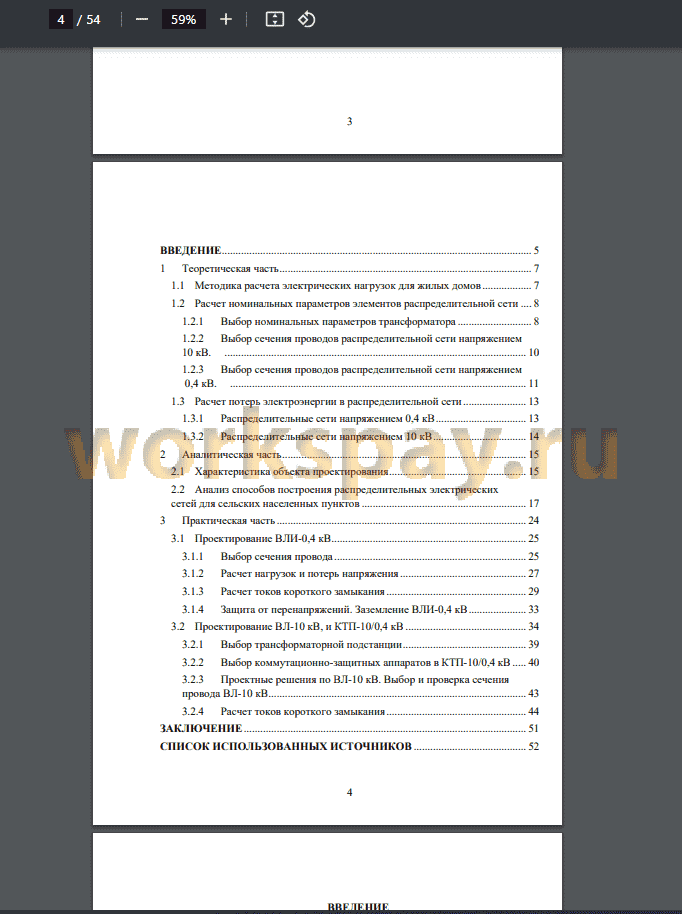

ВВЕДЕНИЕ 5
1 Теоретическая часть 7
1.1 Методика расчета электрических нагрузок для жилых домов 7
1.2 Расчет номинальных параметров элементов распределительной сети .... 8
1.2.1 Выбор номинальных параметров трансформатора 8
1.2.2 Выбор сечения проводов распределительной сети напряжением
10 кВ 10
1.2.3 Выбор сечения проводов распределительной сети напряжением
0,4 кВ 11
1.3 Расчет потерь электроэнергии в распределительной сети 13
1.3.1 Распределительные сети напряжением 0,4 кВ 13
1.3.2 Распределительные сети напряжением 10 кВ 14
2 Аналитическая часть 15
2.1 Характеристика объекта проектирования 15
2.2 Анализ способов построения распределительных электрических
сетей для сельских населенных пунктов 17
3 Практическая часть 24
3.1 Проектирование ВЛИ-0,4 кВ 25
3.1.1 Выбор сечения провода 25
3.1.2 Расчет нагрузок и потерь напряжения 27
3.1.3 Расчет токов короткого замыкания 29
3.1.4 Защита от перенапряжений. Заземление ВЛИ-0,4 кВ 33
3.2 Проектирование ВЛ-10 кВ, и КТП-10/0,4 кВ 34
3.2.1 Выбор трансформаторной подстанции 39
3.2.2 Выбор коммутационно-защитных аппаратов в КТП-10/0,4 кВ 40
3.2.3 Проектные решения по ВЛ-10 кВ. Выбор и проверка сечения
провода ВЛ-10 кВ 43
3.2.4 Расчет токов короткого замыкания 44
ЗАКЛЮЧЕНИЕ 51
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 52
В настоящее время одним из основных направлений, играющих роль в жизни человечества, является электроэнергетика. С каждым днем потребности в потреблении электроэнергии увеличиваются, причиной является развитие числа бытовых приборов, промышленных предприятий и т.п.. В связи с этой задачей модернизируются системы электроснабжения.
Определением системы электроснабжения является общность электроустановок, которые предназначены для обеспечения электрической энергией необходимых потребителей. Основной задачей электроэнергетики является надежное и качественное электроснабжение потребителей электроэнергии на всех этапах проектирования. Однако требования к системам электроснабжения постоянно повышаются, поэтому проектирование сети необходимо выполнять с учетом развития.
С развитием отрасли, увеличивается и стоимость электрооборудования. При проектировании сети большое внимание уделяется технико-экономическим показателям модернизации, уменьшению потерь при передаче электроэнергии на большие расстояния.
Целью выпускной квалификационной работы является проектирование электрической сети для земель хозяйственного предназначения расположенных по адресу: Республика Хакасия, Усть-Абаканский район, АОЗТ «Степной» в 4 км. Севернее а. Ах-Хол, урочище Мокрый юр. Выбор варианта электроснабжения сети должен соответствовать современным требованиям надежности, экономичности, качества и безопасности для человека и окружающей среды.
В процессе проектирования решаются такие задачи как, выбор проектных решений и конструктивного исполнения проекта и элементов защиты, расчет электрических нагрузок для потребителей, защита от перенапряжений и расчеты токов короткого замыкания.
По надежности электроснабжения электроприемники относятся к III категории. Они могут обеспечиваться электроэнергией от одного источника питания, перерывы в электроснабжении допускаются не более суток. Электроснабжение земельных участков осуществляется по линиям 10 кВ и 0,4 кВ на железобетонных опорах. В урочище Мокрый Юр устанавливаются столбовые трансформаторные подстанции 10/0,4 кВ у границы каждого участка, от них производится передача электроэнергии к потребителям по воздушным линиям.
Актуальность работы заключается в приобретении студентом навыков проектирования, работы с источниками информации, принятия решений на основе технико-экономических расчетов.
В выпускной квалификационной работе выполнено проектирование системы электроснабжения урочища Мокрый Юр Усть-Абаканского района Республики Хакасия.
В ходе работы были выполнены:
• расчеты электрических нагрузок;
• сравнение и выбор оптимального варианта;
-расчет потерь в сетях 10 и 0,4 кВ;
• проектирование ВЛИ-0,4 кВ и ВЛЗ-10 кВ;
• выбор и проверка сечений ВЛ;
• выбор трансформаторной подстанции и коммутационно-защитных аппаратов;
• расчеты токов короткого замыкания в сети.
Разработанная система электроснабжения обеспечивает необходимое качество электроэнергии для потребителей и соответствует современным требованиям надежности, экономичности, качества и безопасности для человека и окружающей среды.
Исходя из анализа выполненной работы в результате проектирования системы электроснабжения были выполнены поставленные задачи перед началом работы.
