Реферат 2
Введение 6
1 Краткая характеристика объекта электроснабженя 8
2 Система электроснабжения отделения 11
2. /Расчет электрических нагрузок 11

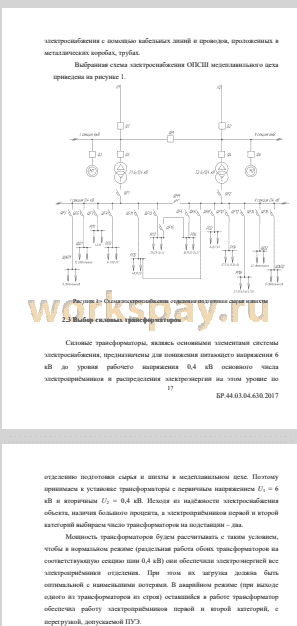

2.2 Выбор схемы электроснабжения 16
2.3 Выбор силовых трансформаторов 17
2.4Выбор шин и изоляторов 20
2.5 Выбор кабелей 23
2.6Выбор защитного оборудования 0,4кВ 26
2.7 Выбор защитного оборудования 6 кВ 27
3Технико - экономические показатели 30
4 Электробезопасность и экологические показатели 37
4.1 Обеспечение безопасности работающих 37
4.2 Охрана окружающей среды и экологичность технологического процесса 40
5 Разработка Инструкции по монтажу кабельных сетей 0.4 кВ 41
Общие положения 41
Техническая документация 42
Виды прокладки кабеля 42
Меры безопасности 47
Испытание кабельных сетей 49
Заключение 50
Список использованье источников 51
Приложение А - Условные обозначения и сокращения 53
Приложение Б - Список приложенных графических документов 54
Приложение В - список приложенных текстовых документов 55
Важнейшим направлением развития экономики страны является замена физической энергии человека другими видами энергии, и главное - электрической. Поэтому научно - технический прогресс в наибольшей степени определяют энергетика и автоматика всех отраслей промышленности.
Электроэнергия является наиболее универсальным видом энергии и широкое внедрение её во всех областях жизни человека, быту, промышленности объясняется относительной простотой её производства, передачи, распределения и превращения в другие виды энергии: световую, тепловую, механическую, химическую и т.п.
Для надёжной и экономичной работы энергетических систем и сетей необходимо правильное проектирование этих сетей: выбор наиболее экономичной схемы, рационального напряжения, оптимальных сечений питающих линий, числа и мощности силовых трансформаторов, мощности и расположения компенсирующих устройств. Необходимо учитывать нормальные и аварийные режимы работы сетей и категории надёжности электроснабжения потребителей.
Основными потребителями электрической энергии являются промышленность, транспорт, сельское хозяйство, населённые пункты (города и посёлки). Потребляемая на их нужды электроэнергия должна расходоваться рационально и экономно.
Надёжность электроснабжения достигается за счёт бесперебойной работы всех элементов энергосистемы и применения ряда технических устройств, как в системе, так и у потребителей.
В системах электроснабжения промышленных предприятий и установок энерго- и ресурсосбережение достигается главным образом уменьшением потерь электроэнергии при передаче и преобразовании, а также применением менее материалоемких и более надежных конструкций всех элементов этой системы. Это должно учитываться, в частности, при выборе вариантов системы электроснабжения при ее проектировании (например при выборе номинальных напряжений сетей). Одним из испробованных путей минимизации потерь электроэнергии является компенсация реактивной мощности потребителей при помощи местных источников реактивной мощности, причем весьма важное значение имеет правильный выбор их типа, мощности, местоположения и способа автоматизации. В эксплуатации систем электроснабжения большое значение имеет также выравнивание нагрузок во времени с использованием для этого целенаправленного управления электрооборудованием (выравнивания графиков нагрузки, снижения и смещения пиковых мощностей и т.п.).
Объектом исследования является электроснабжение медеплавильного завода.
Предметом исследования является произведение расчетов
электрических нагрузок, выбор схемы электроснабжения, выбор силовых трансформаторов,выбор шин и изоляторов,выбор защитного оборудования
Цель выпускной квалификационной работы: разработка системы электроснабжения отделения подготовки сырья и шихты.
Задачи:
- рассчитать электрические нагрузки;
- Выбрать схему электроснабжения.
- Выбрать силовые трансформаторы.
- Выбрать шины и изоляторы.
- Выбрать защитное оборудование 0,4кВ.
- Разработать инструкцию по монтажу кабельных сетей 0,4 кВ.
В данной выпускной квалификационной работе были рассчитаны электрические нагрузки отделения подготовки сырья и шихты медеплавильного завода и его освещение, выбраны схемы электроснабжения, сделан выбор основного оборудования на подстанции в распределительном устройстве
6 кВ ив распределительном устройстве 0,4 кВ. Произведен расчет токов короткого замыкания, расчет заземляющего устройства, выбор питающих и распределительных линий, описана защита и автоматика электроснабжения.
При проектировании электроснабжения и электрооборудования ОПСШ получены следующие результаты:
1. Для соблюдения нормированной освещенности в ОПСШ необходимо установить 40 светильников, тип ламп SON-H-350 Рл = 350 Вт.
2. В соответствии с силовой и осветительной нагрузками с учетом экономических показателей для электроснабжения ОПСШ необходимо установить на питающей подстанции 6/0,4кВ два трансформатора ТМ-1000/6 мощностью по 1000 кВА каждый.
