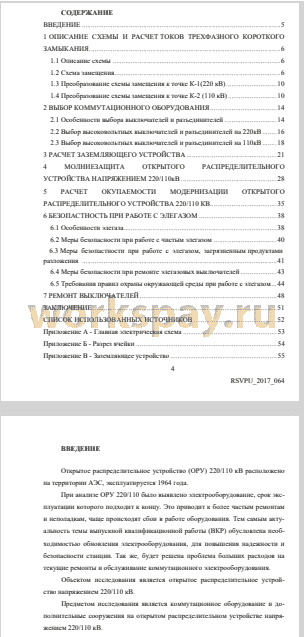

Реферат 2
ВВЕДЕНИЕ 5
1 ОПИСАНИЕ СХЕМЫ И РАСЧЕТ ТОКОВ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ 6
1.1 Описание схемы 6
1.2 Схема замещения 6
1.3 Преобразование схемы замещения к точке К-1(220 кВ) 10

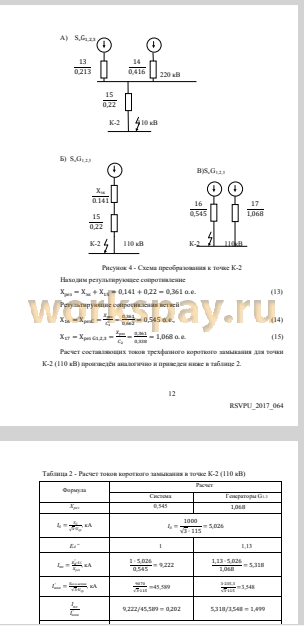

1.4 Преобразование схемы замещения к точке К-2 (110 кВ) 10
2 ВЫБОР КОММУТАЦИОННОГО ОБОРУДОВАНИЯ 14
2.1 Особенности выбора выключателей и разъединителей 14
2.2 Выбор высоковольтных выключателей и разъединителей на 220кВ 16
2.3 Выбор высоковольтных выключателей и разъединителей на 110кВ 18
3 РАСЧЕТ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА 21
4 МОЛНИЕЗАЩИТА ОТКРЫТОГО РАСПРЕДЕЛИТЕЛЬНОГО
УСТРОЙСТВА НАПРЯЖЕНИЕМ 220/110кВ 28
5 РАСЧЕТ ОКУПАЕМОСТИ МОДЕРНИЗАЦИИ ОТКРЫТОГО
РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА 220/110 КВ 35
6 БЕЗОПАСТНОСТЬ ПРИ РАБОТЕ С ЭЛЕГАЗОМ 38
6.1 Особенности элегаза 38
6.2 Меры безопасности при работе с чистым элегазом 40
6.3 Меры безопастности при работе с элегазом, загрязненным продуктами
разложения 41
6.4 Меры безопасности при ремонте элегазовых выключателей 43
6.5 Требования правил охраны окружающей среды при работе с элегазом ... 44
7 РЕМОНТ ВЫКЛЮЧАТЕЛЕЙ 48
ЗАКЛЮЧЕНИЕ 51
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 52
Приложение А - Главная электрическая схема 53
Приложение Б - Разрез ячейки 54
Приложение В - Заземляющее устройство 55
Открытое распределительное устройство (ОРУ) 220/110 кВ расположено на территории АЭС, эксплуатируется 1964 года.
При анализе ОРУ 220/110 было выявлено электрооборудование, срок эксплуатации которого подходит к концу. Это приводит к более частым ремонтам и неполадкам, чаще происходят сбои в работе оборудования. Тем самым актуальность темы выпускной квалификационной работы (ВКР) обусловлена необходимостью обновления электрооборудования, для повышения надежности и безопасности станции. Так же, будет решена проблема больших расходов на текущие ремонты и обслуживание коммутационного электрооборудования.
Объектом исследования является открытое распределительное устройство напряжением 220/110 кВ.
Предметом исследования является коммутационное оборудование и дополнительные сооружения на открытом распределительном устройстве напряжением 220/110 кВ.
Цель ВКР: выбрать коммутационное оборудование для открытого распределительного устройства напряжением 220/110кВ.
Задачи, которые необходимо решить в ВКР:
- рассчитать токи короткого замыкания;
- выбрать электрооборудование для замены;
- рассчитать заземляющий контур ОРУ;
- рассчитать молниезащиту ОРУ;
- рассчитать экономическую выгоду данного проекта;
- увеличить надежность электроснабжения;
- уменьшить стоимость эксплуатации электрооборудования ОРУ.
В данной выпускной квалификационной работе была произведена модернизация ОРУ 220/110 кВ, произведен расчет токов короткого замыкания на шинах 220кВ и на шинах 110кВ (К-1, К-2), по результатам вычислений выполнен выбор коммутационных аппаратов: выключателей и разъединителей. Выключатели выбраны элегазовые, так как обладают большим межремонтным периодом и высокой надежностью, что необходимо в наших условиях. Был произведен расчет нового заземляющего контура для ОРУ 220/110 кВ и молниеза- щиты.
В экономической части произведен расчет экономического обоснования проекта:
- капитальные затраты на проект;
- затраты на эксплуатацию старого и нового оборудования;
- выгода от внедрения проекта;
- срок окупаемости проекта.
В работе рассмотрен вопрос особенности элегаза и меры безопасности при ремонте с элегазовыми выключателями.
Основная проблема, рассматриваемая в данной работе, решена, так как расходы на эксплуатацию снижены и повышена надежность работы ОРУ 220/110 кВ.
