РАЗРАБОТКА ПРОЕКТА ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ ДЛЯ ЭЛЕКТРОСНАБЖЕНИЯ УЧЕБНО-ПРОИЗВОДСТВЕННОГО ЦЕНТРА

Работа №146223

Тип работы

Бакалаврская работа

Предмет

электроэнергетика

Объем работы57
Год сдачи2018
Стоимость4750 руб.
ПУБЛИКУЕТСЯ ВПЕРВЫЕ
Просмотрено
38
Не подходит работа?

Узнай цену на написание


Аннотация

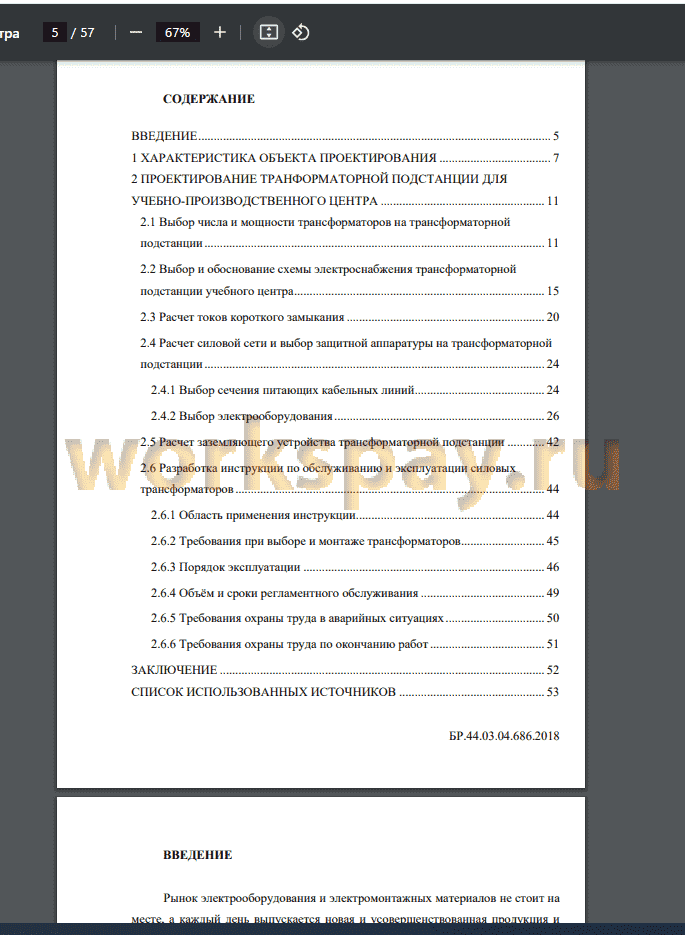

ВВЕДЕНИЕ 5
1 ХАРАКТЕРИСТИКА ОБЪЕКТА ПРОЕКТИРОВАНИЯ 7
2 ПРОЕКТИРОВАНИЕ ТРАНФОРМАТОРНОЙ ПОДСТАНЦИИ ДЛЯ
УЧЕБНО-ПРОИЗВОДСТВЕННОГО ЦЕНТРА 11
2.1 Выбор числа и мощности трансформаторов на трансформаторной
подстанции 11
2.2 Выбор и обоснование схемы электроснабжения трансформаторной
подстанции учебного центра 15
2.3 Расчет токов короткого замыкания 20
2.4 Расчет силовой сети и выбор защитной аппаратуры на трансформаторной
подстанции 24
2.4.1 Выбор сечения питающих кабельных линий 24
2.4.2 Выбор электрооборудования 26
2.5 Расчет заземляющего устройства трансформаторной подстанции 42
2.6 Разработка инструкции по обслуживанию и эксплуатации силовых
трансформаторов 44
2.6.1 Область применения инструкции 44
2.6.2 Требования при выборе и монтаже трансформаторов 45
2.6.3 Порядок эксплуатации 46
2.6.4 Объём и сроки регламентного обслуживания 49
2.6.5 Требования охраны труда в аварийных ситуациях 50
2.6.6 Требования охраны труда по окончанию работ 51
ЗАКЛЮЧЕНИЕ 52
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 53

Рынок электрооборудования и электромонтажных материалов не стоит на месте, а каждый день выпускается новая и усовершенствованная продукция и материалы. В связи с постройкой нового здания постараемся выбрать из большого ряда новое и качественное электрооборудование, электромонтажные материалы, а также методику выполнения проекта электроснабжения трансформаторной подстанции 6/0,4 кВ для электроснабжения учебно­производственного центра.
Практическая значимость работы заключается в том, что готовый проект электроснабжения трансформаторной подстанции 6/0,4 кВ для электроснабжения учебно-производственного центра будет основан на реальных данных и будут получены результаты, которые можно применить на практике.
Актуальность темы заключается в том, что надежное электроснабжение учебно-производственного центра и проекты электроснабжения являются острым вопросом, как в наши дни, так и в будущем.
Объект исследования — учебно-производственный центр организации ООО «Газпром добыча Надым».
Предмет исследования — система электроснабжения учебно­производственного центра.
Цель выпускной квалификационной работы — разработать проект трансформаторной подстанции 6/0,4 кВ для электроснабжения учебно­производственного центра.
Задачи выпускной квалификационной работы:
• выполнить выбор силовых трансформаторов;
• рассчитать токи короткого замыкания;
• выполнить выбор основного электрооборудования и линий системы электроснабжения учебно-производственного центра;
• выполнить расчет контура заземления трансформаторной подстанции 6/0,4 кВ.
Данная работа, включает в себя следующие расчеты:
• анализ электрических нагрузок центра;
• разработка двух вариантов схем электроснабжения трансформаторной подстанции 6/0,4 кВ для электроснабжения учебно-производственного центра;
• расчет и выбор электрооборудования 6 и 0,4 кВ;
• определение потерь мощности и электроэнергии в питающих линиях и трансформаторах;
• расчет заземляющего устройства трансформаторной подстанции.
В ходе работы будут рассчитаны два варианта схемы электроснабжения, отвечающие современным требованиям надежности питания электрических нагрузок, на основе технико-экономического расчета будет выбран наиболее приемлемый вариант.
