Аннотация

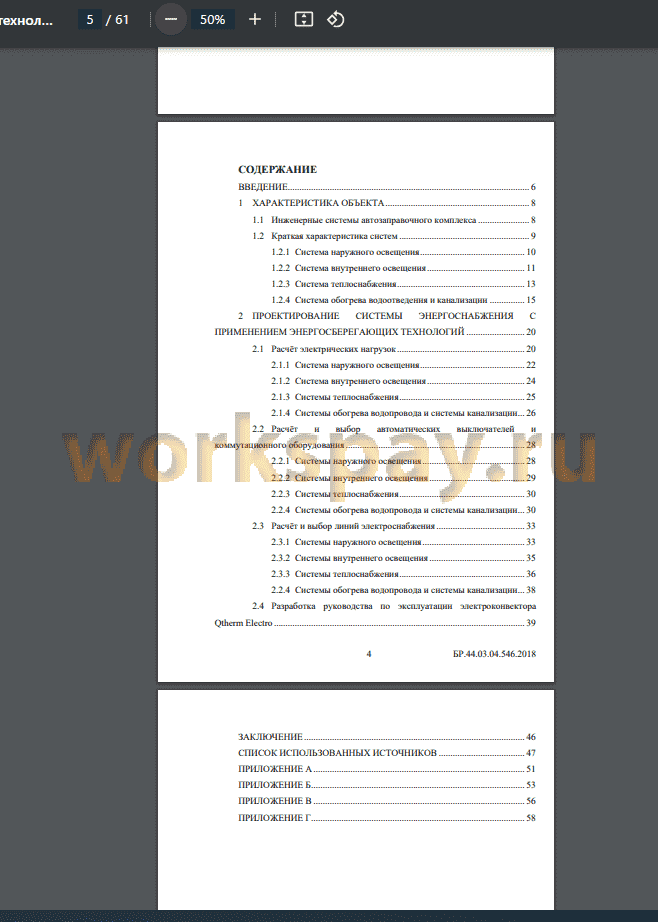

ВВЕДЕНИЕ 6
1 ХАРАКТЕРИСТИКА ОБЪЕКТА 8
1.1 Инженерные системы автозаправочного комплекса 8
1.2 Краткая характеристика систем 9
1.2.1 Система наружного освещения 10
1.2.2 Система внутреннего освещения 11
1.2.3 Система теплоснабжения 13
1.2.4 Система обогрева водоотведения и канализации 15
2 ПРОЕКТИРОВАНИЕ СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ С
ПРИМЕНЕНИЕМ ЭНЕРГОСБЕРЕГАЮЩИХ ТЕХНОЛОГИЙ 20
2.1 Расчёт электрических нагрузок 20
2.1.1 Система наружного освещения 22
2.1.2 Система внутреннего освещения 24
2.1.3 Системы теплоснабжения 25
2.1.4 Системы обогрева водопровода и системы канализации ... 26
2.2 Расчёт и выбор автоматических выключателей и
коммутационного оборудования 28
2.2.1 Системы наружного освещения 28
2.2.2 Системы внутреннего освещения 29
2.2.3 Системы теплоснабжения 30
2.2.4 Системы обогрева водопровода и системы канализации ... 30
2.3 Расчёт и выбор линий электроснабжения 33
2.3.1 Системы наружного освещения 33
2.3.2 Системы внутреннего освещения 35
2.3.3 Системы теплоснабжения 36
2.2.4 Системы обогрева водопровода и системы канализации ... 38
2.4 Разработка руководства по эксплуатации электроконвектора
Qtherm Electro 39
ЗАКЛЮЧЕНИЕ 46
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 47
ПРИЛОЖЕНИЕ А 51
ПРИЛОЖЕНИЕ Б 53
ПРИЛОЖЕНИЕ В 56
ПРИЛОЖЕНИЕ Г 58
Автозаправочная станция (далее - АЗС) - это совокупность зданий и сооружений, находящихся на определённой площади и предназначенные для заправки транспортных средств (всех кроме гусеничного) моторным топливом.
Также на АЗС можно принимать и хранить моторное топливо.
Все автозаправочные станции по конструктивному исполнению подразделяются на стационарные, контейнерные (КАЗС - контейнерная автозаправочные станция), передвижные (ПАЗС - передвижная автозаправочная станция).
По способу размещения резервуаров на:
• с подземным расположением;
• с наземным расположением;
• с расположением в транспортном средстве.
По типу расположения на местности:
• дорожные;
• городские;
• сельские;
• речные.
В выпускной квалификационной работе рассматривается стационарная автозаправочная станция с подземным расположением резервуаров расположенная на 89-м километре автодороги г. Екатеринбург - г. Серов.
Объектом исследования является автозаправочная станция.
Предметом исследования является электрооборудование систем: освещения, теплоснабжения, ливнёвой канализации.
Цель работы: разработать комплексную систему схем энергоснабжения автозаправочной станции с применением энергосберегающих технологий для уменьшения энергопотребления и автоматизации процессов обслуживания автозаправочной станции.
Задачи работы:
• рассчитать силовую нагрузку сетей освещения снаружи и внутри автозаправочной станции;
• рассчитать силовую нагрузку сети теплоснабжения автозаправочной станции;
• рассчитать силовую нагрузку сети обогрева водопровода и ливнёвой канализации автозаправочной станции;
• выбрать оборудование и электрические аппараты для этих систем;
• анализ функциональной структуры каждой из этих систем.
В данной выпускной квалификационной работе была разработана комплексная система схем энергоснабжения автозаправочной станции с применением энергосберегающих технологий.
В ходе работы были проанализированы инженерные системы автозаправочного станции на предмет внедрения энергосберегающих технологий, были выбраны соответствующие системы. После этого были произведены соответствующие расчёты электрических нагрузок выбранных систем. На основании произведённых расчётов электрических нагрузок было выбрано соответствующее расчётам самое современное электрическое оборудование для защиты потребителей и коммутации электрических линий этих систем.
Разработано руководство по эксплуатации конвектора Qtherm Electro для всех моделей и модификаций в соответствии с ГОСТом.
Таким образом цель выпускной квалификационной работы была достигнута, а поставленные в выпускной квалификационной работе задачи - выполнены.
Разработка комплексной системы схем энергоснабжения произведена в соответствии с учётом действующих норм и правил, других нормативных документов.
