ВВЕДЕНИЕ 4
1 Описание конструкции 6

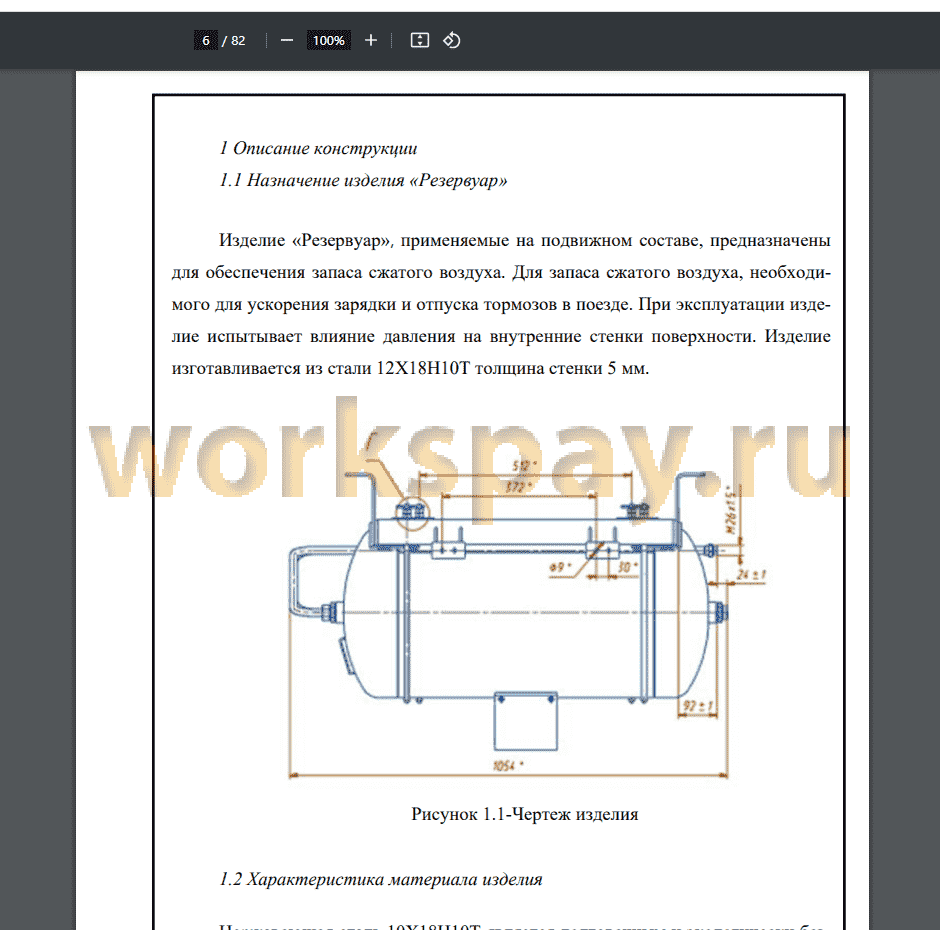

1.1 Назначение изделия «Резервуар» 6
1.2 Характеристика материала изделия 6
1.3 Выбор способа сварки 12
1.4 Описание сварочных материалов 19
1.6 Расчет режимов прихватки 22
1.7 Расчет параметров сварки соединения С5 24
1.8 Расчет параметров сварки соединения С4 27
1.9 Контроль качества шва 34
1.10 Технологическая карта 35
2 Экономический раздел 37
2.1 Определение капиталообразующих инвестиций 37
2.1.1 Определение технологических норм времени на сварку продольных швов
обечаек, кольцевых швов обечаек и обечайки с днищем 37
2.1.2 Расчет количества оборудования и его загрузки 41
2.1.3 Расчет капитальных вложений 43
2.2 Рассчитываем балансовую стоимость оборудования 44
2.2.1 Расчет технологической себестоимости металлоконструкции 45
2.2.2 Расчет полной себестоимости изделия 54
2.3 Расчет основных показателей сравнительной эффективности 59
3 Методическая часть 66
3.1 Сравнительный анализ Профессиональных стандартов 67
3.2 Разработка учебного плана переподготовки по профессии «Оператор
автоматической сварки плавлением» 71
3.3 Разработка учебной программы предмета «Спецтехнология» 72
3.4 Разработка плана и плана-конспекта урока теоретического обучения по
изучению устройства сварочных автоматов 73
ЗАКЛЮЧЕНИЕ 79
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 80
Приложение А Лист задания на ВКР 82
В настоящее время особое значение приобрела проблема рационального использования всех имеющихся ресурсов сырья, материалов и электроэнергии. Повышение эффективности использования материальных ресурсов имеет большое значение, как для экономики отдельного предприятия, так и для государства в целом. От того на сколько рационально и грамотно используются ресурсы зависит как развитие экономики в целом, так и ее отдельных секторов. Результативность использования материальных ресурсов обеспечивает увеличение объемов производимой продукции при тех же размерах материальных затрат, и даже меньших.
Одним из основных направлений в решении этой проблемы является применение автоматической сварки.
В данном дипломном проекте рассматривается вопрос сборки и сварки «Резервуара».
В связи с этим была поставлена задача - разработать технологию сварки сборки и сварки «Резервуара» и выбор оборудования для реализаций предлагаемой технологий с последующим применением его на предприятии.
Объектом разработки является технология изготовления металлоконструкции «Резервуар».
Предметом разработки является процесс сборки и сварки «Резервуара».
Целью дипломного проекта является разработка технологического процесса сварки «Резервуара» автоматической сваркой под слоем флюса.
Для достижения поставленной цели необходимо решить следующие задачи:
• проанализировать базовый вариант;
• проработать и обосновать проектируемый способ сварки «Резервуар»;
• провести необходимые расчеты автоматической сварки под слоем флюса;
• выбрать и обосновать сборочное и сварочное оборудование;
• разработать технологию сварки «Резервуар»;
провести расчет экономического обоснования внедрения проекта;
разработать программу подготовки электросварщиков для данного
вида сварки.
Таким образом, в дипломном проекте в технологической части разработан проектируемый вариант технологического процесса сварки «Резервуара», включающий автоматическую сварку под слоем флюса; в экономической части - приведено технико-экономическое обоснование данной разработки; методическая часть - посвящена проектированию программы подготовки сварщиков, которые могут осуществлять спроектированную технологию производства сварки «Резервуар».
В процессе разработки дипломного проекта использованы следующие методы:
• теоретические методы, включающие анализ специальной научной и технической литературы, а также обобщение, сравнение, конкретизацию данных, расчеты;
• эмпирические методы, включающие изучение практического опыта и наблюдение.
В результате выполнения дипломной работы был проанализирован базовый вариант изготовления резервуара тормозной системы локомотива, выявлены его минусы. Были рассмотрены другие способы сварки и выбран один, по которому и разрабатывался в дальнейшем дипломный проект. Сделаны расчеты режимов сварки.
Рассчитана экономическая эффективность проектируемого способа, которая доказала, что проектируемый способ является экономически выгодным для производства.
В дипломном проекте произведен расчет экономической эффективности от внедрения проектируемых технологических решений, и разработана программа переподготовки по профессии «Оператор автоматической сварки плавлением».
