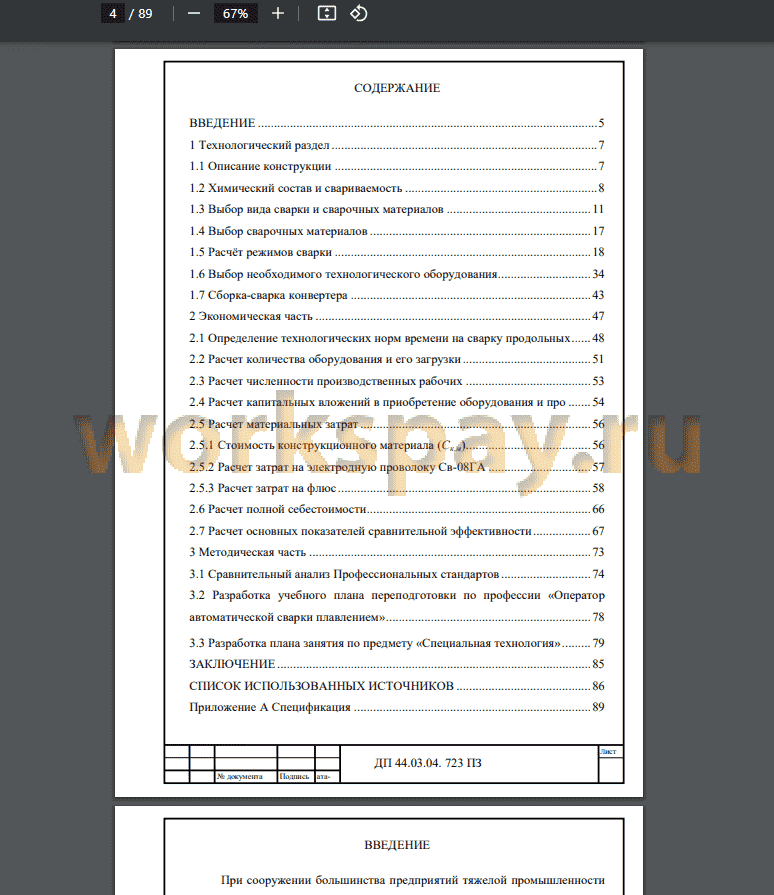

Аннотация
ВВЕДЕНИЕ 5
1 Технологический раздел 7
1.1 Описание конструкции 7
1.2 Химический состав и свариваемость 8
1.3 Выбор вида сварки и сварочных материалов 11
1.4 Выбор сварочных материалов 17
1.5 Расчёт режимов сварки 18
1.6 Выбор необходимого технологического оборудования 34
1.7 Сборка-сварка конвертера 43
2 Экономическая часть 47
2.1 Определение технологических норм времени на сварку продольных 48
2.2 Расчет количества оборудования и его загрузки 51
2.3 Расчет численности производственных рабочих 53
2.4 Расчет капитальных вложений в приобретение оборудования и про 54
2.5 Расчет материальных затрат 56
2.5.1 Стоимость конструкционного материала (Ск.м) 56
2.5.2 Расчет затрат на электродную проволоку Св-08ГА 57
2.5.3 Расчет затрат на флюс 58
2.6 Расчет полной себестоимости 66
2.7 Расчет основных показателей сравнительной эффективности 67
3 Методическая часть 73
3.1 Сравнительный анализ Профессиональных стандартов 74
3.2 Разработка учебного плана переподготовки по профессии «Оператор
автоматической сварки плавлением» 78
3.3 Разработка плана занятия по предмету «Специальная технология» 79
ЗАКЛЮЧЕНИЕ 85
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 86
Приложение А Спецификация 89
При сооружении большинства предприятий тяжелой промышленности важное место занимает изготовление технологических аппаратов, листовых емкостных конструкций, трубопроводов больших диаметров, например, реакторов, регенераторов, цилиндрических и сферических резервуаров, газгольдеров в нефтехимическом производстве; воздухонагревателей, скрубберов, электрофильтров и газовоздуховодов в черной металлургии; декомпозе- ров, отстойников, смесителей в цветной металлургии.
На заводах практически все соединения выполняют с помощью, механизированной или автоматической сварки.
Методы изготовления и монтажа технологической аппаратуры, емкостных сооружений постоянно совершенствуют. Снижению трудоемкости и стоимости работ, сокращению сроков строительства способствует реализация комплекса мероприятий, как перечисленных выше, так и ряда других.
Объектом разработки является технология изготовления металлоконструкций.
Предметом разработки является процесс сборки и сварки корпуса металлургического конвертора.
Целью дипломного проекта является разработка технологического процесса изготовления корпуса металлургического конвертора с использованием автоматической сварки.
Для достижения поставленной цели необходимо решить следующие задачи:
• проанализировать базовый вариант изготовления корпуса конвертора;
• подобрать и обосновать проектируемый способ сварки металлоконструкции;
• провести необходимые расчеты режимов сварки;
• выбрать и обосновать сварочное и сборочное оборудование;
разработать технологию сборки-сварки корпуса металлургиче
ского конвертора;
• провести расчет экономического обоснования внедрения проекта;
• разработать программу подготовки электросварщиков для данного вида сварки.
Таким образом, в дипломном проекте в технологической части на основе анализа базового варианта будет разработан проектируемый вариант технологического процесса изготовления корпуса металлургического конвертора, включающий автоматическую сварку под флюсом; в экономической части - приведено технико-экономическое обоснование данной разработки; методическая часть - посвящена проектированию программы подготовки сварщиков, которые могут осуществлять спроектированную технологию производства сварки корпуса конвертера.
В результате выполнения дипломного проекта был проанализирован базовый вариант изготовления металлургического конвертера, выявлены его минусы. Были рассмотрены другие способы сварки и выбран один, по которому и разрабатывался в дальнейшем дипломный проект. Сделаны расчеты режимов сварки.
Рассчитана экономическая эффективность проектируемого способа, которая доказала, что проектируемый способ является экономически выгодным для производства.
В дипломном проекте произведен расчет экономической эффективности от внедрения проектируемых технологических решений, и разработана программа переподготовки по профессии «Оператор автоматической сварки плавлением».
