Проектирование системы электроснабжения детского сада на 250 мест

Цель бакалаврской работы заключалась в проектировании безопасной для персонала и детей системы электроснабжения с заданными показателями надежности и при минимуме приведенных затрат.
По степени надежности и бесперебойности электроснабжения электроприемники детского сада относятся ко II категории, за исключением электроприемников пожарно-охранной сигнализации, аварийного освещения, вентиляторов дымоудаления и подпора воздуха, которые относятся к I категории.
Электроснабжение здания детского сада будет осуществлено по двум взаиморезервируемым кабельным линиям от ТП 10/0,4 кВ.
В качестве вводных панелей ВРУ 1 приняты устройства типа БВРУ-БВ и распределительные типа БВРУ-БР.
В работе принята магистрально-радиальная схема распределения электроэнергии. К распределительным панелям ВРУ1 и АВР подключаются все распределительные силовые щиты, щиты электроосвещения производства фирмы ООО «Петербург- Электро».
По результатам расчетов электрических нагрузок было определено, что потребляемая ЭП знания мощность составляет 265 кВт, из которых 18 кВт составляет мощность ЭП первой категории.
Для снижения реактивной составляющей в потребляемой мощности и снижения потерь в трансформаторах и сетях 0,4 кВ определены мощности автоматических конденсаторных установок - 40 и 25 квар.
Для коммерческого учета на вводных панелях ВРУ1 устанавливаются трехфазные счетчики «Меркурий 234ART» класса точности 0,5S с возможностью передачи данных в центр сбора информации.
Для обеспечения защиты от поражения электрическим током, пожаробезопасности помещений применяется система заземления типа TN-С- S с разделением N и PE во ВРУ 1. Для защиты групповых линий, питающих электророзетки используются дифференциальные выключатели со встроенной защитой от сверхтоков и с током утечки 30мА.
Для защиты от прямых ударов молнии на крыше предусматривается молниеприемная сетка с ячейками 10*10м.
Распределительные и групповые сети выполняются кабелем ВВГнг(А)- LSLTx и ВВГнг(А)- FRLSLTx. Выбор сечения кабелей произведен по нагреву с последующей проверкой на потерю напряжения и на термическую устойчивость.
В качестве источника электроосвещения помещений детского сада выбраны светодиодные светильники. Выбор количества и типов светильников произведен в зависимости от условий среды в освещаемом помещении, назначении данного помещения, величины нормируемой освещенности и высоты установки светильника от пола.

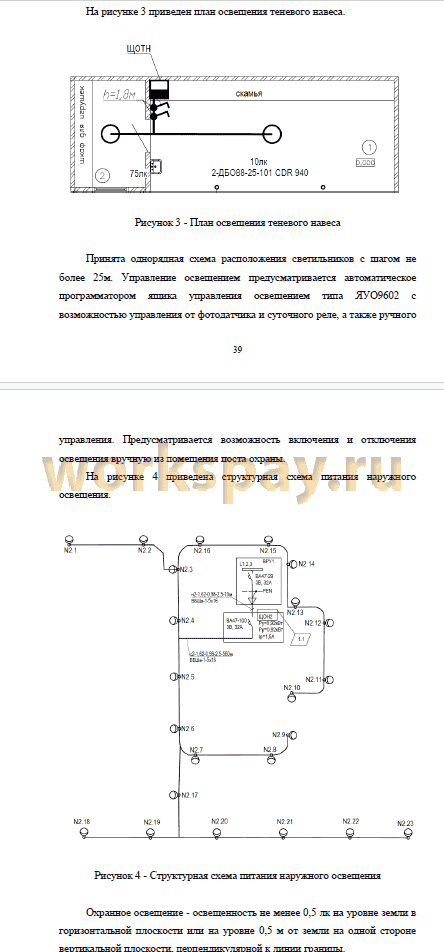

Сети системы наружного освещения относятся к III-й категории. Источником электроснабжения сети наружного освещения является щит распределительный наружного освещения ЩОН2, питание которого предусматривается от ВРУ 1. Принята однорядная схема расположения светильников с шагом не более 25м. Подключение светильников выполняется кабелями марки ВВГнг-LSLTx с медными жилами с изоляцией из поливинилхлоридного пластика (ПВХ). Для освещения территории выбраны светильники ДКУ64 Premier 750 мощностью по 40Вт, устанавливаемые на граненных оцинкованных опорах типа ОГК-6. Для охранного освещения территории выбраны светодиодные светильники ДТУ11 LED 840 по 35 Вт, устанавливаемые на металлических стойках забора.
Питание детского сада осуществляется от проектируемой ТП по кабельным линиям, выполненными кабелями ВБШв-4 120. Произведен расчет однофазного тока КЗ. При коротком замыкании на линях время срабатывания автоматических выключателей составит примерно 0,015 с, что обеспечивает надежное отключение поврежденной линии.
