Аннотация

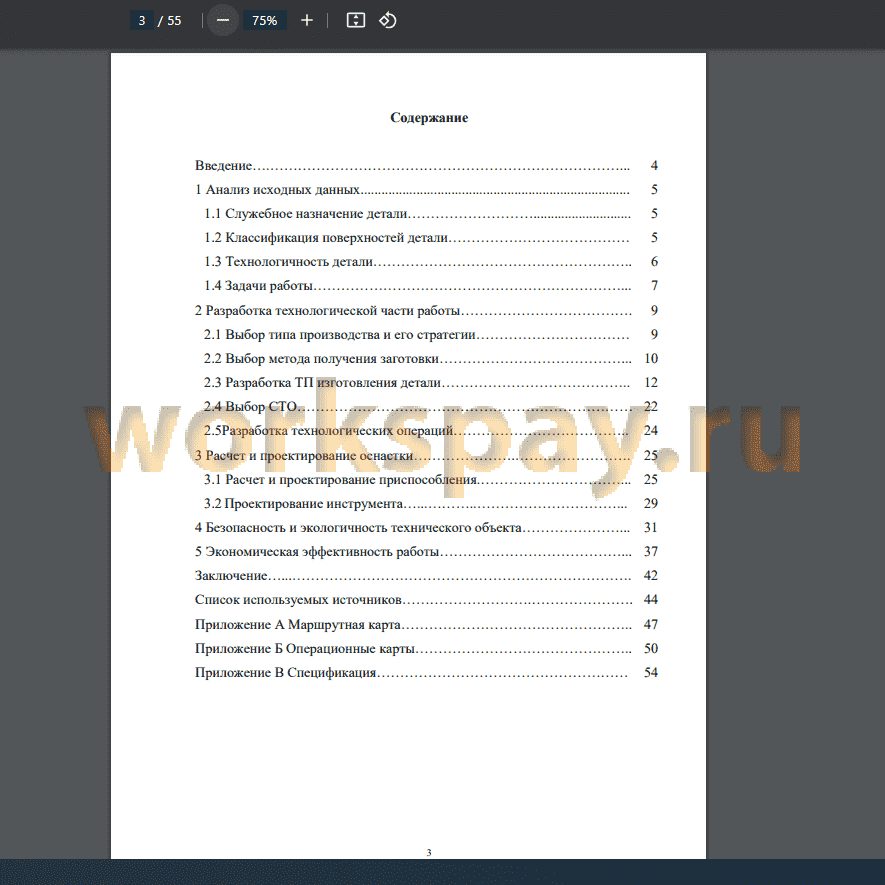

Введение 4
1 Анализ исходных данных 5
1.1 Служебное назначение детали 5
1.2 Классификация поверхностей детали 5
1.3 Т ехнологичность детали 6
1.4 Задачи работы 7
2 Разработка технологической части работы 9
2.1 Выбор типа производства и его стратегии 9
2.2 Выбор метода получения заготовки 10
2.3 Разработка ТП изготовления детали 12
2.4 Выбор СТО 22
2.5Разработка технологических операций 24
3 Расчет и проектирование оснастки 25
3.1 Расчет и проектирование приспособления 25
3.2 Проектирование инструмента 29
4 Безопасность и экологичность технического объекта 31
5 Экономическая эффективность работы 37
Заключение 42
Список используемых источников 44
Приложение А Маршрутная карта 47
Приложение Б Операционные карты 50
Приложение В Спецификация 54
Автоматическая производственная линия - это система, которая автоматически выполняет весь или часть производственного процесса изделия с помощью системы перемещения заготовки и системы управления. Эта система состоит из набора автоматических станков и вспомогательного оборудования, расположенных в определенной последовательности, и называется автоматической линией.
Кроме этого автоматическая линия должна обладать единым тактом выпуска изделий и иметь общую систему управления.
Другой важной отличительной особенностью конструкции автоматической линии является наличие межоперационного транспорта, связывающего все технологические модули автоматической линии.
Перемещение заготовок на таких линиях зачастую осуществляется в специальных приспособлениях - спутниках. Количество приспособлений- спутников на автоматической линии может достигать нескольких десятков тысяч штук. Самой важной задачей для приспособлений-спутников является надежное размещение изделий на своих рабочих элементах и перемещение их по межоперационному транспорту, причем конструкция такого приспособления не должна препятствовать захватным механизмам промышленных роботов свободно снимать и устанавливать детали на приспособлении-спутнике необходимым образом. Самой сложной и ответственной деталью такого приспособления является его корпус.
Таким образом, можно сказать, что тема работы является актуальной.
Тогда, цель бакалаврской работы может быть сформулирована следующим образом: изготовление корпуса приспособлениях - спутника с минимальной себестоимостью.
Достижение целей бакалаврской работы производилось последовательным, поэтапным выполнением ряда задач. Данные задачи, охватывали весь спектр вопросов, проектирования технологии изготовления детали. Причем очень важно было соблюдать порядок выполнения задач и подзадач внутри задачи. Типовые способы решения данных задач, представленных ниже, изложены в соответствующей технической литературе, приведенной в разделе «Список используемых источников». Последовательность решенных задач, о которых говорилось выше, можно представить в следующем виде.
Начальная решенная задача исходного анализа данных из задания на бакалаврскую работу, которая содержит в себе ряд подзадач:
• исполнение чертежа детали, с использованием специальных программных средств;
• установление назначения детали;
• классифицирование поверхностей по их назначению в детали;
• установление степени технологичности детали и ее поверхностей по количественным и качественным параметрам.
Следующей решенной задачей, является задача проектирования технологии обработки детали, которую можно разбить на несколько последовательно выполняемых подзадач, а именно:
• установление и выбор стратегии определенного типа производства;
• установление метода и проектирование заготовки;
• исполнение чертежа заготовки, с использованием специальных программных средств;
• разработка технологических методов обработки детали, исходя из размерных, точностных и массовых характеристик;
• исполнение чертежа плана обработки, с использованием специальных программных средств;
• установление рациональных средств оснащения, технологических методов обработки детали;
• установление параметров обработки на операциях техпроцесса;
• исполнение чертежей наладок, с использованием специальных программных средств.
Третьей решенной задачей, является задача конструирования оснастки, которая содержит в себе ряд подзадач:
• конструирование станочной оснастки;
• исполнение чертежа оснастки, с использованием специальных программных средств;
• конструирование инструмента;
• исполнение чертежа инструмента, с использованием специальных программных средств.
Четвертой решенной задачей, является задача по охране труда, которая содержит в себе ряд подзадач:
• мониторинг и управление опасностями;
• установление мероприятий по безопасности производства.
Последней решенной задачей бакалаврской работы является установление параметров экономической эффективности предложенной технологии.
Таким образом, все задачи бакалаврской работы решены, а следовательно, цель бакалаврской работы, ранее сформулированная в разделе «Введение» - разработка технологического процесса изготовления корпуса приспособления - спутника с минимальной себестоимостью достигнута.
