Аннотация 2
Введение 4
1 Анализ исходных данных завода холодильного оборудования 6
2 Проектирование системы электроснабжения завода холодильного
оборудования 14
2.1 Выбор напряжений в системе электроснабжения завода холодильного
оборудования 14
2.2 Выбор схемы электроснабжения завода холодильного оборудования . 15
2.3 Расчёт электрических нагрузок системы электроснабжения завода
холодильного оборудования 20
2.4 Выбор силовых трансформаторов ПП1 и цеховых ТП системы
электроснабжения завода холодильного оборудования 27
2.5 Расчёт токов коротких замыканий 34
2.6 Выбор и проверка проводников системы электроснабжения,завода
холодильного оборудования 42
2.7 Выбор и проверка электрических аппаратов системы_электроснабжения
завода холодильного оборудования 48
3 Выбор устройств и компоновки релейной защиты завода холодильного
оборудования 61
Заключение 66
Список используемых источников 69

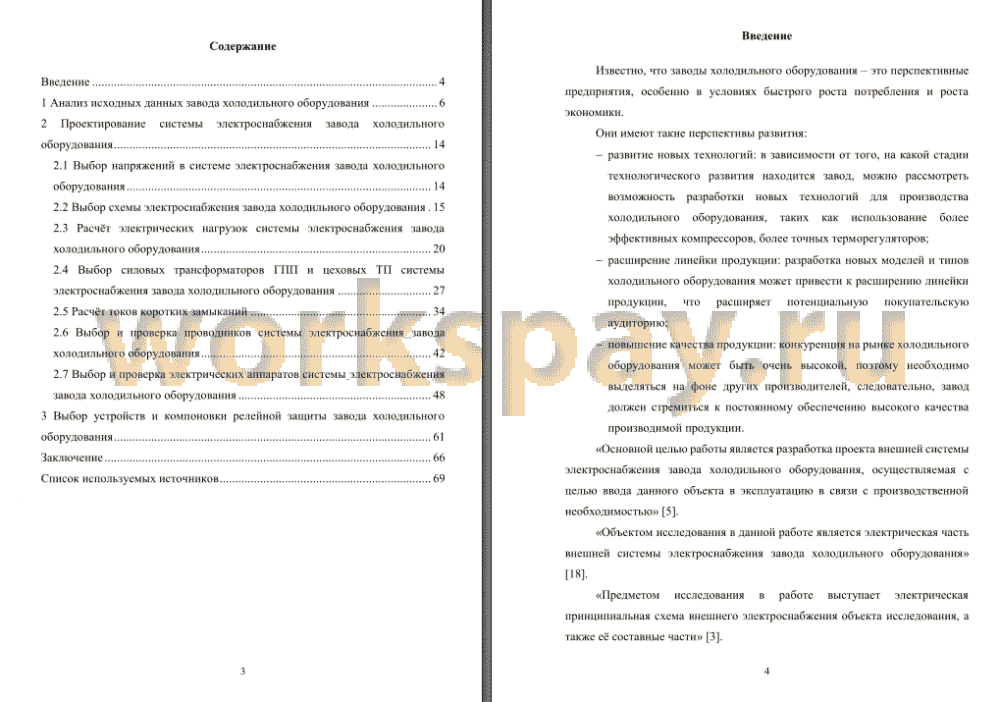

Известно, что заводы холодильного оборудования - это перспективные предприятия, особенно в условиях быстрого роста потребления и роста экономики.
Они имеют такие перспективы развития:
- развитие новых технологий: в зависимости от того, на какой стадии технологического развития находится завод, можно рассмотреть возможность разработки новых технологий для производства холодильного оборудования, таких как использование более эффективных компрессоров, более точных терморегуляторов;
- расширение линейки продукции: разработка новых моделей и типов холодильного оборудования может привести к расширению линейки продукции, что расширяет потенциальную покупательскую аудиторию;
- повышение качества продукции: конкуренция на рынке холодильного оборудования может быть очень высокой, поэтому необходимо выделяться на фоне других производителей, следовательно, завод должен стремиться к постоянному обеспечению высокого качества производимой продукции.
«Основной целью работы является разработка проекта внешней системы электроснабжения завода холодильного оборудования, осуществляемая с целью ввода данного объекта в эксплуатацию в связи с производственной необходимостью» [5].
«Объектом исследования в данной работе является электрическая часть внешней системы электроснабжения завода холодильного оборудования» [18].
«Предметом исследования в работе выступает электрическая принципиальная схема внешнего электроснабжения объекта исследования, а также её составные части» [3].
Известно, что современные предприятия производственного цикла предприятий по производству холодильной техники, к которым относится проектируемый в работе завод холодильного оборудования, «являются энергоёмкими подразделениями, требующие значительных энергетических ресурсов» [8].
Для реализации основной цели работы, решаются следующие основные поставленные задачи:
- анализ исходных данных по объекту исследования с рассмотрением характеристик потребителей и технологического процесса завода холодильного оборудования;
- определение расчетных нагрузок по отдельным цехам (подразделениям) и в целом по системе внешнего электроснабжения завода холодильного оборудования;
- выбор количества, типа и номинальной мощности цеховых трансформаторов на питающей ГПП и цеховых ТП в проектируемой системе внешнего электроснабжения завода холодильного оборудования;
- анализ и выбор схемы для распределения электроэнергии по территории завода холодильного оборудования ;
- расчет токов короткого замыкания в максимальном режиме работы системы внешнего электроснабжения завода холодильного оборудования;
- выбор электрических аппаратов и проводников на ГПП системы внешнего электроснабжения завода холодильного оборудования ;
- выбор устройств релейной защиты системы внешнего электроснабжения завода холодильного оборудования.
Указанные основные мероприятия по проектированию системы внешнего электроснабжения завода холодильного оборудования решаются в работе далее.


Возникли сложности?

Нужна помощь преподавателя?

Помощь в написании работ!
ДИПЛОМНЫЕ МАГИСТЕРСКИЕ ДИССЕРТАЦИИ
КУРСОВЫЕ СТАТЬИ ВКР

«В результате выполнения работы, проведена разработка проекта системы электроснабжения завода холодильного оборудования, осуществляемая с целью ввода нового объекта в эксплуатацию в связи с производственной необходимостью» [8].
Приведено описание и «анализ технологического процесса, а также основных и вспомогательных подразделений, проектируемой системы электроснабжения нового завода холодильного оборудования, с детальным их анализом и систематизацией по принадлежности к категориям надёжности, а также по» [8] условиям технологического процесса.
Исходя из выходных технических данных на выполнение работы, с учётом справочных нормативных коэффициентов, «проведён расчёт электрических нагрузок системы электроснабжения завода холодильного оборудования» [8].
В результате проведения выбора и проверок силовых трансформаторов для установки в системе электроснабжения завода холодильного оборудования установлено следующее:
- питание проектируемой системы электроснабжения завода холодильного оборудования, целесообразно осуществить от главной понизительной подстанции (ГПП) с номинальными классами напряжения 110/10 кВ;
- для питания проектируемой внешней системы электроснабжения завода холодильного оборудования, «на Г1П1-110/10 кВ объекта проектирования целесообразно установить два силовых трансформатора ТМН-6300/110» [8];
- в системе внутреннего электроснабжения завода холодильного оборудования, для питания нагрузки цехов и участков предприятия, предусмотрены три двухтрансформаторные подстанции ТП-10/0,4 кВ. Установлено, что на цеховых ТП-1 и ТП-2 устанавливаются по два силовых трансформатора марки ТМГ-1000/10 У1, а на цеховой ТП-3 - два силовых трансформатора марки ТМГ-1600/10 У1.
Исходя из результатов проведённого сравнительного анализа, проведено аргументированное обоснование и выбраны рациональные схемы электрических соединений системы электроснабжения завода холодильного оборудования:
- для применения в РУ-110 кВ питающей ГПП, принимается наиболее рациональная схема «Два блока с выключателями и неавтоматической перемычкой со стороны линий»;
- для применения в РУ-10 кВ питающей ГПП, принимается наиболее рациональная схема «Одна секционированная система шин»;
- для применения в распределительной сети 10 кВ, принимается наиболее рациональная схема «Радиальная схема с резервированием на секции шин источника питания (РУ-10 кВ ГПП)»;
- для применения на всех двухтрансформаторных ЦТП-10/0,4 кВ, питающих потребители 1 и 2 категории надёжности внутренней СЭС, принимается «Радиальная схема с резервированием на секции шин РУ-10 кВ и РУ-0,4 кВ»;

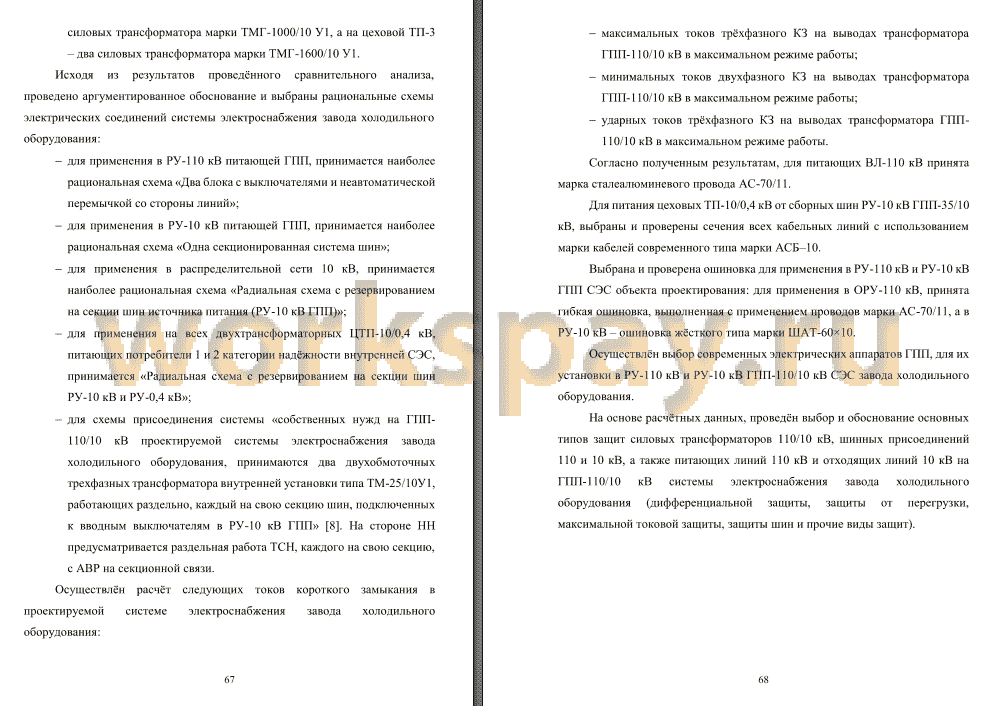

- для схемы присоединения системы «собственных нужд на Г1П1- 110/10 кВ проектируемой системы электроснабжения завода холодильного оборудования, принимаются два двухобмоточных трехфазных трансформатора внутренней установки типа ТМ-25/10У1, работающих раздельно, каждый на свою секцию шин, подключенных к вводным выключателям в РУ-10 кВ Г1П1» [8]. На стороне НН предусматривается раздельная работа ТСН, каждого на свою секцию, с АВР на секционной связи.
Осуществлён расчёт следующих токов короткого замыкания в проектируемой системе электроснабжения завода холодильного оборудования:
- максимальных токов трёхфазного КЗ на выводах трансформатора ГПП-110/10 кВ в максимальном режиме работы;
- минимальных токов двухфазного КЗ на выводах трансформатора ГПП-110/10 кВ в максимальном режиме работы;
- ударных токов трёхфазного КЗ на выводах трансформатора ГПП - 110/10 кВ в максимальном режиме работы.
Согласно полученным результатам, для питающих ВЛ-110 кВ принята марка сталеалюминевого провода АС-70/11.
Для питания цеховых ТП-10/0,4 кВ от сборных шин РУ-10 кВ ГПП-35/10 кВ, выбраны и проверены сечения всех кабельных линий с использованием марки кабелей современного типа марки АСБ-10.
Выбрана и проверена ошиновка для применения в РУ-110 кВ и РУ-10 кВ ГПП СЭС объекта проектирования: для применения в ОРУ-110 кВ, принята гибкая ошиновка, выполненная с применением проводов марки АС-70/11, а в РУ-10 кВ - ошиновка жёсткого типа марки ШАТ-60*10.
Осуществлён выбор современных электрических аппаратов ГПП, для их установки в РУ-110 кВ и РУ-10 кВ ГПП-110/10 кВ СЭС завода холодильного оборудования.
На основе расчётных данных, проведён выбор и обоснование основных типов защит силовых трансформаторов 110/10 кВ, шинных присоединений 110 и 10 кВ, а также питающих линий 110 кВ и отходящих линий 10 кВ на ГПП-110/10 кВ системы электроснабжения завода холодильного оборудования (дифференциальной защиты, защиты от перегрузки, максимальной токовой защиты, защиты шин и прочие виды защит).



1. ГОСТ 32144-2013. «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения». [Электронный ресурс]: URL:https://docs.cntd.ru/document/1200104301(дата обращения: 13.04.2023).
2. ГОСТ Р 59279-2020 «Схемы принципиальные электрические распределительных устройств от 35 до 750 кВ подстанций». [Электронный ресурс]: URL:https://docs.cntd.ru/document/1200177281(дата обращения: 13.04.2023).
3. Ерошенко С.А. Расчет токов коротких замыканий в энергосистемах: учебное пособие. Изд. УрФу, 2019. 104 с.
4. Кабышев И.П. Выбор схем электроснабжения и практические расчёты по выбору оборудования. М.: Энергоиздат, 2018. 210 с., ил.
5. Кадомская К.П., Лавров Ю.А. Электрооборудование высокого напряжения нового поколения. Вологда: Инфра-Инженерия, 2018. 343 c.
6. Комбинированные микропроцессорные блоки РЗА серии RT и
REST.01 [Электронный ресурс]: URL:http://premko.net/produkcziya/kopiya-kombinirovannyie-programmiruemyie-bloki-rza-serii-rt-i-rest.01.html (дата
обращения: 13.04.2023).
7. Неклепаев Б.Н., Крючков И.П. Электрическая часть электростанций и подстанций. Справочные материалы для курсового и дипломного проектирования: Учеб. пособие для ВУЗов. 5-е издание, перераб. и доп. М.: Энергоатомиздат, 2018. 608 с.
8. Постановление Правительства РФ от 16.02.2008 N 87 (ред. от
01.12.2021) «О составе разделов проектной документации и требованиях к их содержанию» [Электронный ресурс]: URL:
https://docs.cntd.ru/document/902087949(дата обращения: 13.04.2023).
9. Правила техники безопасности при эксплуатации электроустановок потребителей. 6-е изд., перераб. и доп. М: Энергоатомиздат, 2019. 174 с.
10. Правила технической эксплуатации электроустановок потребителей. 4-е изд., перераб. и доп. М: Энергоатомиздат, 2018. 392 с.: ил.
11. Правила устройства электроустановок. 7-е изд., перераб. и доп. М.: Главгосэнергонадзор России, 2018. 692 с.
12. Принцип работы холодильных машин и установок [Электронный
ресурс]: URL:
https://megaholod.ru/articles/printsip raboty kholodilnoy mashiny/ (дата
обращения: 13.04.2023).
13. РД 153-34.0-20.527-98 «Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования» [Электронный ресурс]: URL:https://files.stroyinf.rU/Data2/1/4294817/4294817179.htm(дата обращения: 13.04.2023).
14. Самарин О. Д. Энергосбережение. Энергоэффективность. Москва: Издательство Ассоциации строительных вузов, 2019. 296 c.
15. Сибикин Ю.Д. Монтаж, эксплуатация и ремонт
электрооборудования промышленных предприятий и установок. Вологда: Инфра-Инженерия, 2019. 464 c.
...
20 источников
Оглавление и часть введения
Оглавление и часть введения
Часть заключения
