Аннотация 2
Введение 4
1 Исходная характеристика микрорайона 7
1.1 Состав потребителей микрорайона 7
1.2 Основы проектирования систем электроснабжения микрорайонов
городов 13
2 Проектирование системы электроснабжения микрорайона 18
2.1 Выбор схемы электроснабжения микрорайона «Молодёжный» города
Олекминска 18
2.2 Расчёт электрических нагрузок 22
2.3 Выбор трансформаторов на питающей подстанции 10/0,4 кВ 29
2.4 Выбор и проверка компенсации реактивной мощности на шинах 0,4 кВ
питающей подстанции 32
2.5 Выбор и проверка проводников микрорайона «Молодёжный» города
Олекминска 35
2.6 Расчёт токов короткого замыкания 40
2.7 Выбор и проверка электрических аппаратов 47
3 Технико-экономическое обоснование принятых решений 56
Заключение 63
Список используемых источников 65
Основная цель проектирования систем электроснабжения микрорайонов города - обеспечить надежную и бесперебойную работу всех потребителей электроэнергии в этом микрорайоне.
Кроме того, проектирование системы электроснабжения должно учитывать экологические аспекты, такие как использование энергии и снижение отрицательного воздействия на окружающую среду.
Основные задачи проектирования систем электроснабжения микрорайонов города:
- разработка универсального схемотехнического решения системы
электроснабжения, обеспечивающая соответствие требованиям
надежности, безопасности и эффективности;
- расчет мощности электроснабжения, которая должна быть
достаточной для обеспечения всех потребителей в микрорайоне;
- проектирование потребляемых сетей и подстанций, которые
потребляют до конечных потребителей;
- расстановка и компоновка оборудования и сетей, включая
технические, исключительные и экологические аспекты;
- использование энергоэффективного оборудования и систем управления энергопотреблением;
- разработка системы мониторинга и управления, которая позволяет контролировать и контролировать процессы электроснабжения в микрорайоне;
- обеспечение безопасности системы электроснабжения, которая включает в себя защиту от перегрузок, случаев перегрузки и коротких замыкания, а также других аварийных ситуаций;
- соблюдение нормативных требований и параметров в области электроснабжения, таких как нормы потребления энергии и энергетической эффективности;
- организация обучения и поддержки персонала, который будет осуществлять обслуживание системы электроснабжения
микрорайона.
Основной целью данной работы является разработка проекта электроснабжение микрорайона части небольшого города, осуществлённая на примере микрорайона «Молодежный», расположенного в городе Олекминске Республики Саха (Якутия).
Объектом исследования в работе является система электроснабжения микрорайона части небольшого города (микрорайона «Молодежный», расположенного в городе Олекминске Республики Саха (Якутия)).
Предметом исследования являются схема электрических соединений системы электроснабжения, а также её составные элементы: электрооборудование распределительных устройств классов напряжения 10 кВ и 0,4 кВ, электрические сети этих же классов напряжения, а также система учёта и контроля электроэнергии в системе электроснабжения объекта проектирования.
Осуществляется анализ исходных данных к выполнению работы и обзор литературных источников по рассматриваемой тематике работы. Проводится обоснование схемных решений для разработки проекта системы электроснабжения микрорайона «Молодежный», расположенного в городе Олекминске. Проводится расчёт и выбор элементов системы электроснабжения микрорайона «Молодежный», расположенного в городе Олекминске, выбираются силовые трансформаторы на питающей подстанции 10/0,4 кВ микрорайона, а также электрические проводники и аппараты. Осуществляется определение основных технико-экономических показателей разработанного проекта системы электроснабжения микрорайона «Молодежный», расположенного в городе Олекминске. Необходимо принять общие требования нормативно-правовых документов в области электроэнергетики и условий, связанных с обеспечением безопасности труда и защитой окружающей среды, при выполнении данной работы.

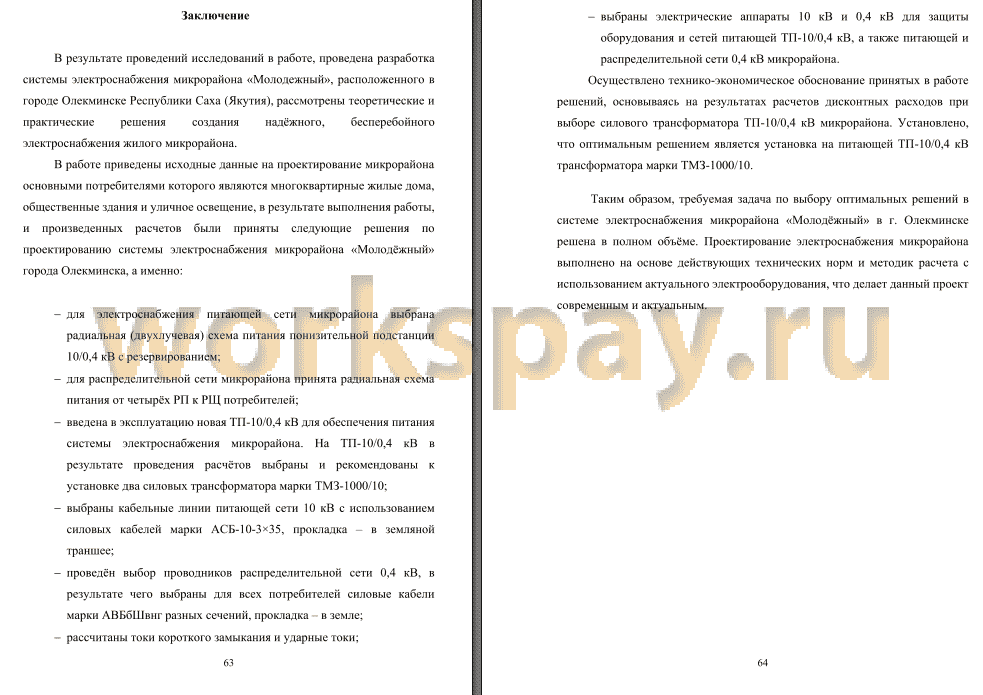

В результате проведений исследований в работе, проведена разработка системы электроснабжения микрорайона «Молодежный», расположенного в городе Олекминске Республики Саха (Якутия), рассмотрены теоретические и практические решения создания надёжного, бесперебойного
электроснабжения жилого микрорайона.
В работе приведены исходные данные на проектирование микрорайона основными потребителями которого являются многоквартирные жилые дома, общественные здания и уличное освещение, в результате выполнения работы, и произведенных расчетов были приняты следующие решения по проектированию системы электроснабжения микрорайона «Молодёжный» города Олекминска, а именно:
- для электроснабжения питающей сети микрорайона выбрана радиальная (двухлучевая) схема питания понизительной подстанции 10/0,4 кВ с резервированием;
- для распределительной сети микрорайона принята радиальная схема питания от четырёх РП к РЩ потребителей;
- введена в эксплуатацию новая ТП-10/0,4 кВ для обеспечения питания системы электроснабжения микрорайона. На ТП-10/0,4 кВ в результате проведения расчётов выбраны и рекомендованы к установке два силовых трансформатора марки ТМЗ-1000/10;
- выбраны кабельные линии питающей сети 10 кВ с использованием силовых кабелей марки АСБ-10-3*35, прокладка - в земляной траншее;
- проведён выбор проводников распределительной сети 0,4 кВ, в результате чего выбраны для всех потребителей силовые кабели марки АВБбШвнг разных сечений, прокладка - в земле;
- рассчитаны токи короткого замыкания и ударные токи;
- выбраны электрические аппараты 10 кВ и 0,4 кВ для защиты оборудования и сетей питающей ТП-10/0,4 кВ, а также питающей и распределительной сети 0,4 кВ микрорайона.
Осуществлено технико-экономическое обоснование принятых в работе решений, основываясь на результатах расчетов дисконтных расходов при выборе силового трансформатора ТП-10/0,4 кВ микрорайона. Установлено, что оптимальным решением является установка на питающей ТП-10/0,4 кВ трансформатора марки ТМЗ-1000/10.
Таким образом, требуемая задача по выбору оптимальных решений в системе электроснабжения микрорайона «Молодёжный» в г. Олекминске решена в полном объёме. Проектирование электроснабжения микрорайона выполнено на основе действующих технических норм и методик расчета с использованием актуального электрооборудования, что делает данный проект современным и актуальным.
