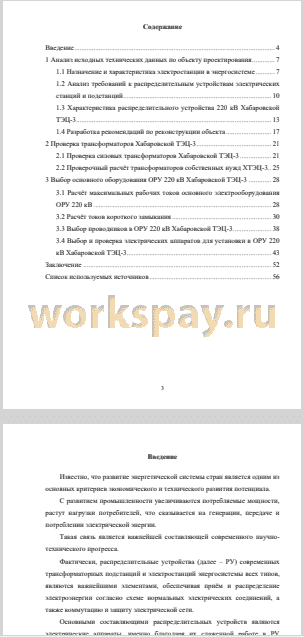

Аннотация 2
Введение 4
1 Анализ исходных технических данных по объекту проектирования 7
1.1 Назначение и характеристика электростанции в энергосистеме 7
1.2 Анализ требований к распределительным устройствам электрических
станций и подстанций 10
1.3 Характеристика распределительного устройства 220 кВ Хабаровской
ТЭЦ-3 13
1.4 Разработка рекомендаций по реконструкции объекта 17
2 Проверка трансформаторов Хабаровской ТЭЦ-3 21
2.1 Проверка силовых трансформаторов Хабаровской ТЭЦ-3 21
2.2 Проверочный расчёт трансформаторов собственных нужд ХТЭЦ-3.. 25
3 Выбор основного оборудования ОРУ 220 кВ Хабаровской ТЭЦ-3 28
3.1 Расчёт максимальных рабочих токов основного электрооборудования
ОРУ 220 кВ 28
3.2 Расчёт токов короткого замыкания 30
3.3 Выбор проводников в ОРУ 220 кВ Хабаровской ТЭЦ-3 38
3.4 Выбор и проверка электрических аппаратов для установки в ОРУ 220
кВ Хабаровской ТЭЦ-3 43
Заключение 52
Список используемых источников 56
Известно, что развитие энергетической системы стран является одним из основных критериев экономического и технического развития потенциала.
С развитием промышленности увеличиваются потребляемые мощности, растут нагрузки потребителей, что сказывается на генерации, передаче и потреблении электрической энергии.
Такая связь является важнейшей составляющей современного научно-технического прогресса.
Фактически, распределительные устройства (далее - РУ) современных трансформаторных подстанций и электростанций энергосистемы всех типов, являются важнейшими элементами, обеспечивая приём и распределение электроэнергии согласно схеме нормальных электрических соединений, а также коммутацию и защиту электрической сети.
Основными составляющими распределительных устройств являются электрические аппараты, именно благодаря их слаженной работе в РУ обеспечиваются условия надёжности, электробезопасности, быстродействия и селективности (избирательности).
Известно, что такими показателями обладают современные разработки электрических аппаратов, активно внедряющихся в последнее время для применения в РУ всех типов и классов напряжения.
Таким образом, установлено, что применение современных электрических аппаратов в РУ всех типов создаёт необходимые условия для обеспечения нормальной и надёжной работоспособности не только самого РУ, но и всей электрической сети в целом.
Поэтому модернизация и реконструкция РУ современных трансформаторных подстанций и электростанций энергосистемы всех типов является актуальным заданием современной электроэнергетики. Данный аспект обуславливает актуальность этой работы.
Основной целью данной работы является реконструкция схемы электрических соединений с внедрением мероприятий по модернизации основного оборудования ОРУ 220 кВ третьей Хабаровской теплоэлектроцентали (далее - Хабаровской ТЭЦ-3 или «ХТЭЦ-3»), которая осуществляется путём замены некоторых электрических аппаратов, морально и технически устаревших, на современные марки и модели, обладающие высокими критериями надёжности, экономичности, экологичности, быстродействия, селективности (избирательности), электробезопасности и прочими аналогичными показателями...
В результате выполнения работы, проведена реконструкция электрической части схемы, обусловленная вводом нового блока «генератор- блочный трансформатор» (Г4-Т4), а также модернизация основного электрооборудования ОРУ 220 кВ электрической станции «ХТЭЦ-3» Хабаровского края.
В результате проведения анализа оборудования электрической части ОРУ 220 кВ Хабаровской ТЭЦ-3 было установлено, что на объекте исследования на сегодняшний день находятся некоторые устаревшие и выработавшие свой ресурс электрические аппараты, которые необходимо заменить на новые современные аппараты соответствующих марок.
Установлено, что в схеме ОРУ 220 кВ Хабаровской ТЭЦ-3 используются устаревшие электрические аппараты, которые выработали свой ресурс, к ним относятся:
- устаревшие и изношенные выключатели высокого напряжения типа ВМТ-220Б-20/1000 с приводом ППК-1800;
- устаревшие и изношенные разъединители РДЗ-2-220/1000 УХЛ1.
Установлено, что данный вопрос требует срочного решения, так как в системе электроснабжения ОРУ 220 кВ электрической станции «ХТЭЦ-3» в последние годы участились аварии, вызванные потерей надёжности в связи с износом силового оборудования. Следовательно, решение данного вопроса на сегодняшний день носит актуальный характер.
Предложено в работе заменить их на новые, современные модификации, отличающиеся повышенными критериями надёжности, экономичности, безопасности, а также быстродействием и селективностью. Такая замена будет иметь значительный технико-экономический эффект, так как позволит предотвратить возникновение аварий оборудования электрической части ОРУ 220 кВ Хабаровской ТЭЦ-3, а в случае возникновения - быстро их локализовать, значительно снизить денежные затраты на монтаж, обслуживание и ремонт нового оборудования, так как практически на все новейшие модификации завод-изготовитель даёт расширенную гарантию не менее 15-20 лет. В итоге значительно снизится перерыв в электроснабжении потребителей ОРУ 220 кВ электрической станции «ХТЭЦ-3» Хабаровского края, что также принесёт эффект как технический, так и экономический. Предложенная модернизация обеспечит значительно более высокий уровень надёжности с применением условий резервирования и секционирования, что положительно скажется на бесперебойном электроснабжении потребителей объекта исследования...
